Описание изделия
Конструкция вертикального
смесителя
10
1
2
3
11
11
4

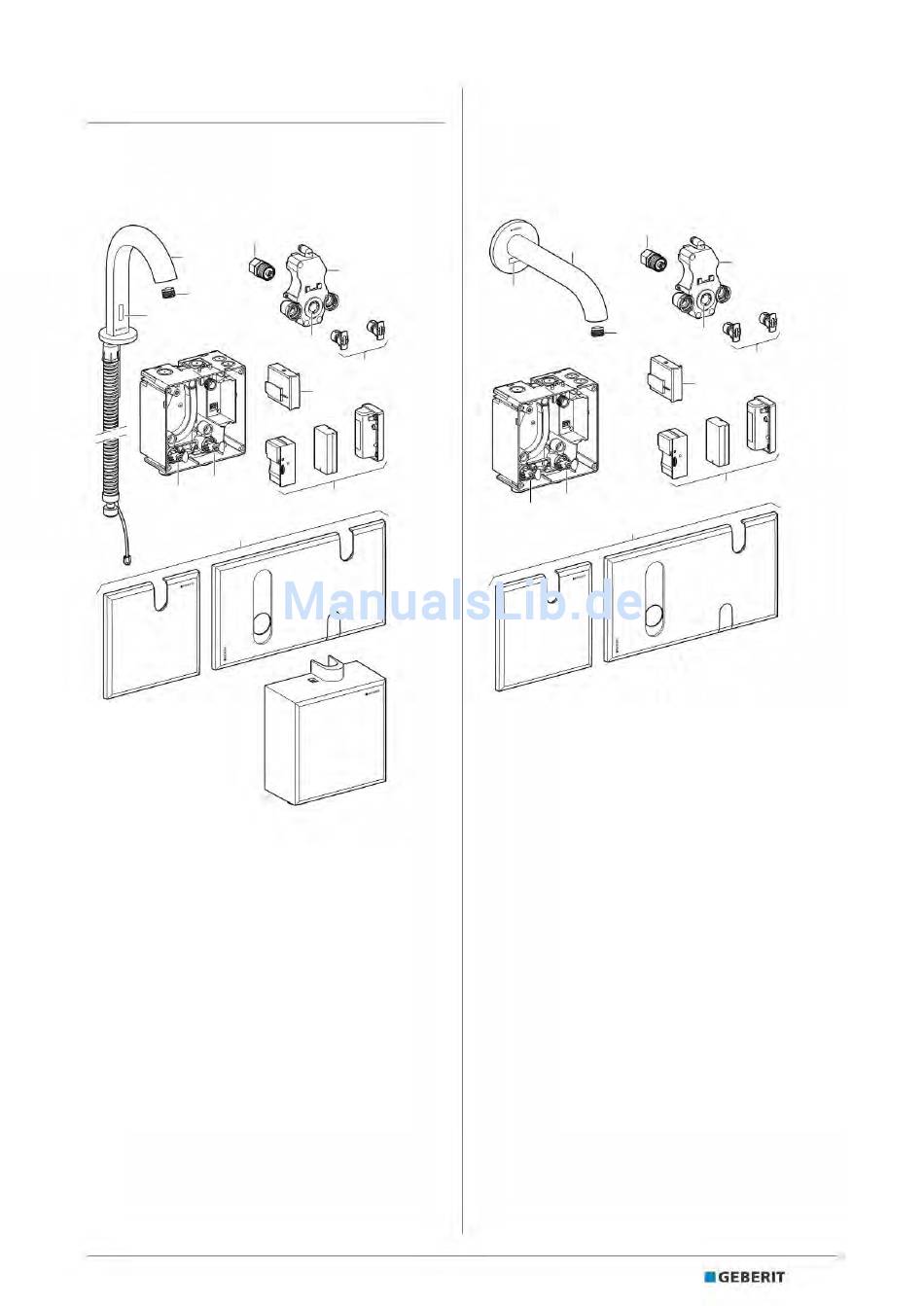

Изображение 1: Смесители для умывальников
Geberit Piave и Brenta, вертикальный монтаж
1 Корпус смесителя с защитным шлангом
2 Аэратор
3 Инфракрасный датчик
4 Защитная крышка или кожух
5 Система энергообеспечения (сетевой блок,
отсек для батарей или аккумулятор для гене-
раторного режима)
6 Функциональный блок
7 Управляющая электроника
8 Смесительный узел
9 Корзинчатый фильтр
10 Электромагнитный клапан
11 Запорные элементы
2011761803 © 09-2016
967.455.00.0 (00)
Конструкция встроенного в
стену смесителя
6
8
9
7
5
Изображение 2: Смесители для умывальников
Geberit Piave и Brenta, настенный монтаж
10
1
3
2
11
11
4
1 Корпус смесителя
2 Аэратор
3 Инфракрасный датчик
4 Защитная крышка
5 Система энергообеспечения (сетевой блок,
отсек для батарей или аккумулятор для гене-
раторного режима)
6 Функциональный блок
7 Управляющая электроника
8 Смесительный узел
9 Корзинчатый фильтр
10 Электромагнитный клапан
11 Запорные элементы
RU
6
8
9
7
5
