Popis výrobku
Konstrukce stojánkové armatury
1
2
3
11

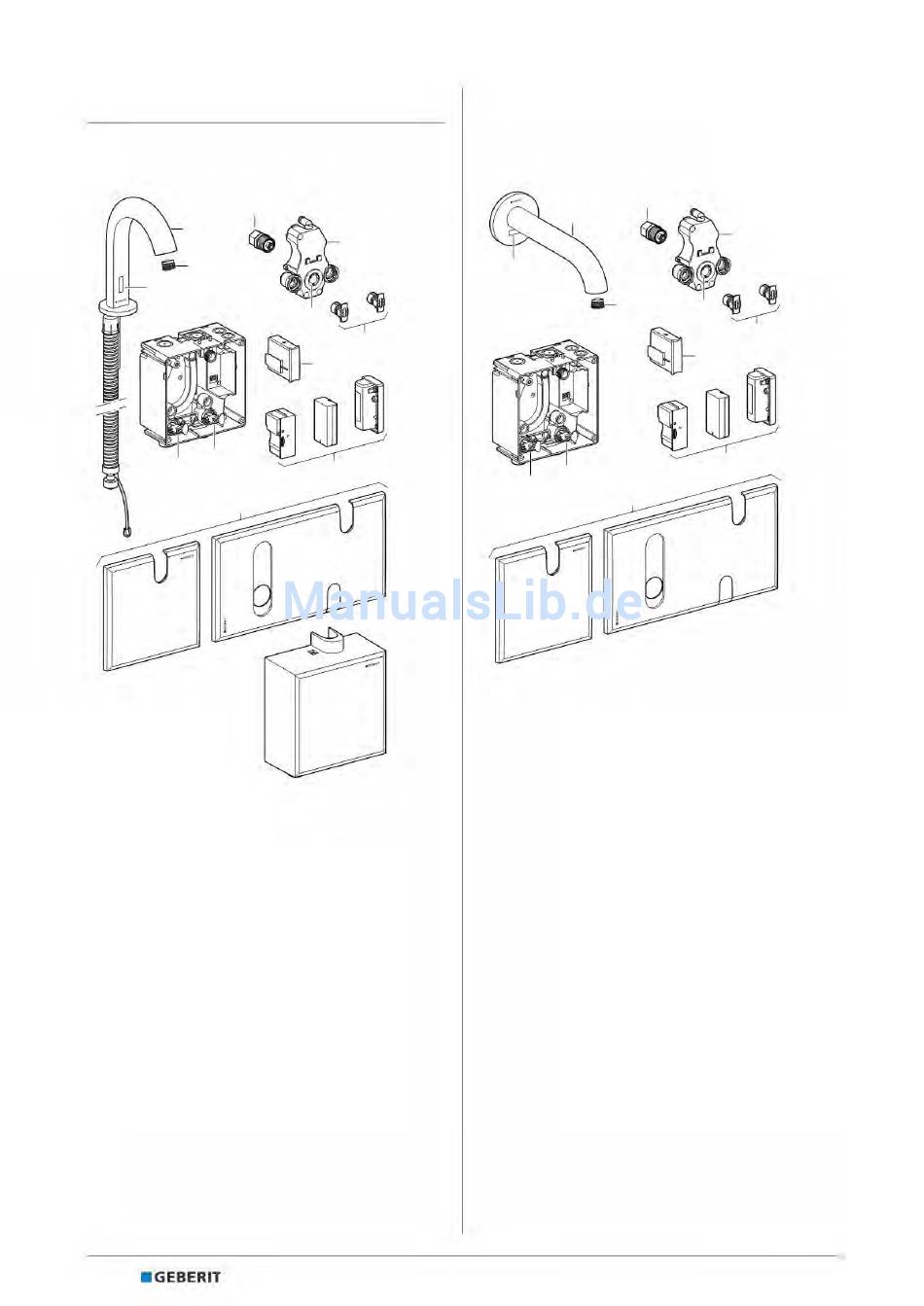

Obrázek 1: Umyvadlové armatury Geberit Piave
a Brenta, stojací montáž
1 Tělo armatury s ochrannou hadicí
2 Usměrňovač proudu vody
3 Infračervený senzor
4 Krycí deska nebo kryt
5 Napájení elektrickým proudem (síťový zdroj,
pouzdro na baterie nebo akumulátor napájený z
generátoru)
6 Funkční jednotka
7 Řídící elektronika
8 Směšovač
9 Košíkový filtr
10 Elektromagnetický ventil
11 Uzavírací jednotky
140
10
6
8
9
7
11
5
4
Konstrukce nástěnné armatury
10
1
3
2
11
11
4
Obrázek 2: Umyvadlové armatury Geberit Piave
a Brenta, nástěnná montáž
1 Tělo armatury
2 Usměrňovač proudu vody
3 Infračervený senzor
4 Krycí deska
5 Napájení elektrickým proudem (síťový zdroj,
pouzdro na baterie nebo akumulátor napájený z
generátoru)
6 Funkční jednotka
7 Řídící elektronika
8 Směšovač
9 Košíkový filtr
10 Elektromagnetický ventil
11 Uzavírací jednotky
6
8
9
7
5
