Anwendungsbeispiele

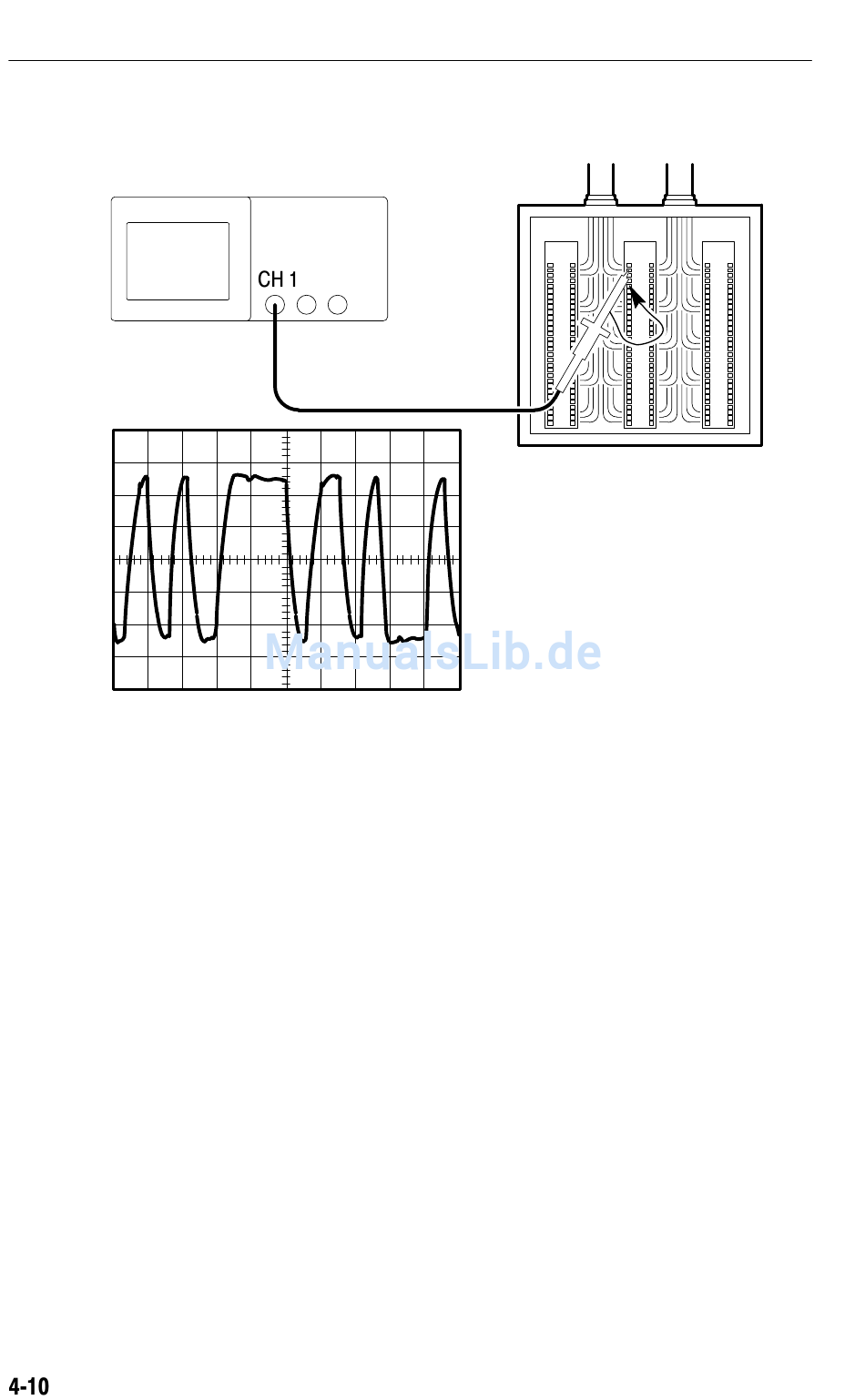

Zum Anzeigen des differenzierten Signals gehen Sie wie folgt vor:
1. Schließen Sie die Tastkopfspitze an einer Seite des Signals an.
2. Schließen Sie den Tastkopf-Referenzleiter an der anderen Seite
des Signals an.
3. Drücken Sie die Taste AUTO-SETUP.
Um eine stabilere Anzeige zu erhalten, drücken Sie die Taste
EINZELFOLGE, um die Signalerfassung zu steuern. Jedes Mal,
wenn Sie die Taste drücken, erfasst das Oszilloskop eine Moment-
aufnahme des digitalen Datenstroms. Zur Signalanalyse können die
Cursor oder die automatischen Messungen verwendet werden, oder
Sie speichern das Signal ab, um es zu einem späteren Zeitpunkt zu
analysieren.
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
