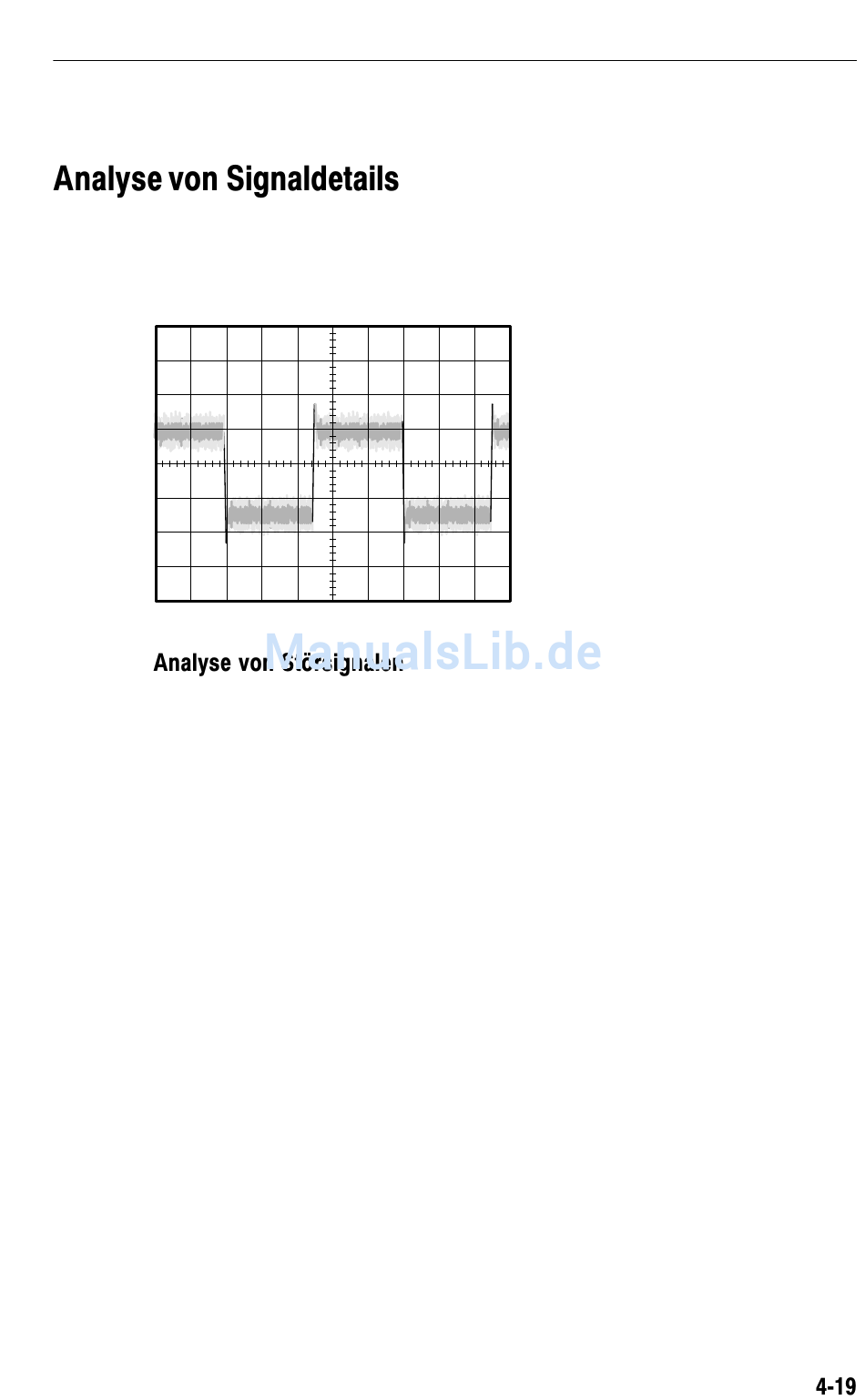

Auf Ihrem Oszilloskop wird ein Störsignal angezeigt. Sie möchten
mehr darüber wissen. Sie vermuten, dass das Signal viel mehr
Details enthält, als Sie im Moment in der Anzeige sehen können.
Das Signal scheint zu rauschen, und Sie vermuten, dass dieses
Rauschen Probleme in Ihrem Schaltkreis verursacht. Gehen Sie
zur Analyse des Rauschens wie folgt vor:
1. Drücken Sie die Taste ERFASSUNG, um das Menü Erfassung
anzuzeigen.
2. Drücken Sie die Optionstaste Spitzenwerterfassung.
3. Drücken Sie, sofern erforderlich, die Taste DISPLAY, um das
Display-Menü anzuzeigen. Verwenden Sie die Optionstasten
Kontrast anpassen und Helligkeit anpassen mit dem Mehrfunk-
tions-Drehknopf, um die Anzeige einzustellen und das Rauschen
deutlicher zu erkennen.
Bei der Spitzenwerterfassung werden Störspannungsspitzen und
Glitches im Signal hervorgehoben, insbesondere wenn eine langsame
Zeitbasis eingestellt wurde.
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
