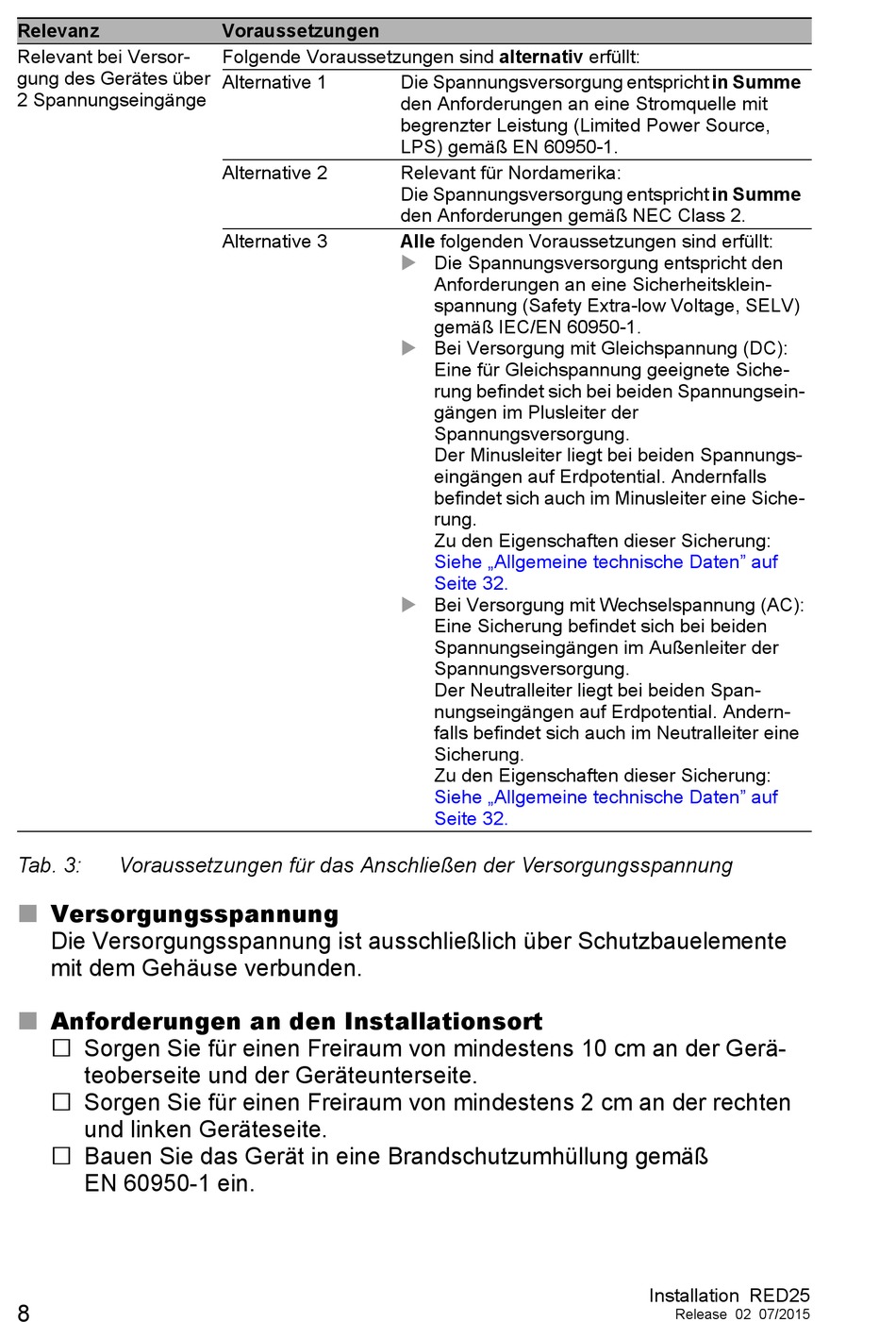

Relevanz
Relevant bei Versor-
gung des Gerätes über
2 Spannungseingänge
Tab. 3:
Voraussetzungen für das Anschließen der Versorgungsspannung
Versorgungsspannung
Die Versorgungsspannung ist ausschließlich über Schutzbauelemente
mit dem Gehäuse verbunden.
Anforderungen an den Installationsort
Sorgen Sie für einen Freiraum von mindestens 10 cm an der Gerä-
teoberseite und der Geräteunterseite.
Sorgen Sie für einen Freiraum von mindestens 2 cm an der rechten
und linken Geräteseite.
Bauen Sie das Gerät in eine Brandschutzumhüllung gemäß
EN 60950-1 ein.
8
Voraussetzungen
Folgende Voraussetzungen sind alternativ erfüllt:
Alternative 1
Alternative 2
Alternative 3
Die Spannungsversorgung entspricht in Summe
den Anforderungen an eine Stromquelle mit
begrenzter Leistung (Limited Power Source,
LPS) gemäß EN 60950-1.
Relevant für Nordamerika:
Die Spannungsversorgung entspricht in Summe
den Anforderungen gemäß NEC Class 2.
Alle folgenden Voraussetzungen sind erfüllt:
Die Spannungsversorgung entspricht den
Anforderungen an eine Sicherheitsklein-
spannung (Safety Extra-low Voltage, SELV)
gemäß IEC/EN 60950-1.
Bei Versorgung mit Gleichspannung (DC):
Eine für Gleichspannung geeignete Siche-
rung befindet sich bei beiden Spannungsein-
gängen im Plusleiter der
Spannungsversorgung.
Der Minusleiter liegt bei beiden Spannungs-
eingängen auf Erdpotential. Andernfalls
befindet sich auch im Minusleiter eine Siche-
rung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Allgemeine technische Daten" auf
Seite 32.
Bei Versorgung mit Wechselspannung (AC):
Eine Sicherung befindet sich bei beiden
Spannungseingängen im Außenleiter der
Spannungsversorgung.
Der Neutralleiter liegt bei beiden Span-
nungseingängen auf Erdpotential. Andern-
falls befindet sich auch im Neutralleiter eine
Sicherung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Allgemeine technische Daten" auf
Seite 32.
Installation RED25
Release 02 07/2015
