Frontsteckercodierung aus Baugruppe entfernen

Vor der Montage der neuen Baugruppe müssen Sie den oberen Teil der Front-
steckercodierung auf der Baugruppe entfernen.
Begründung: Dieses Teil steckt schon im verdrahteten Frontstecker
(siehe Bild 7-3).

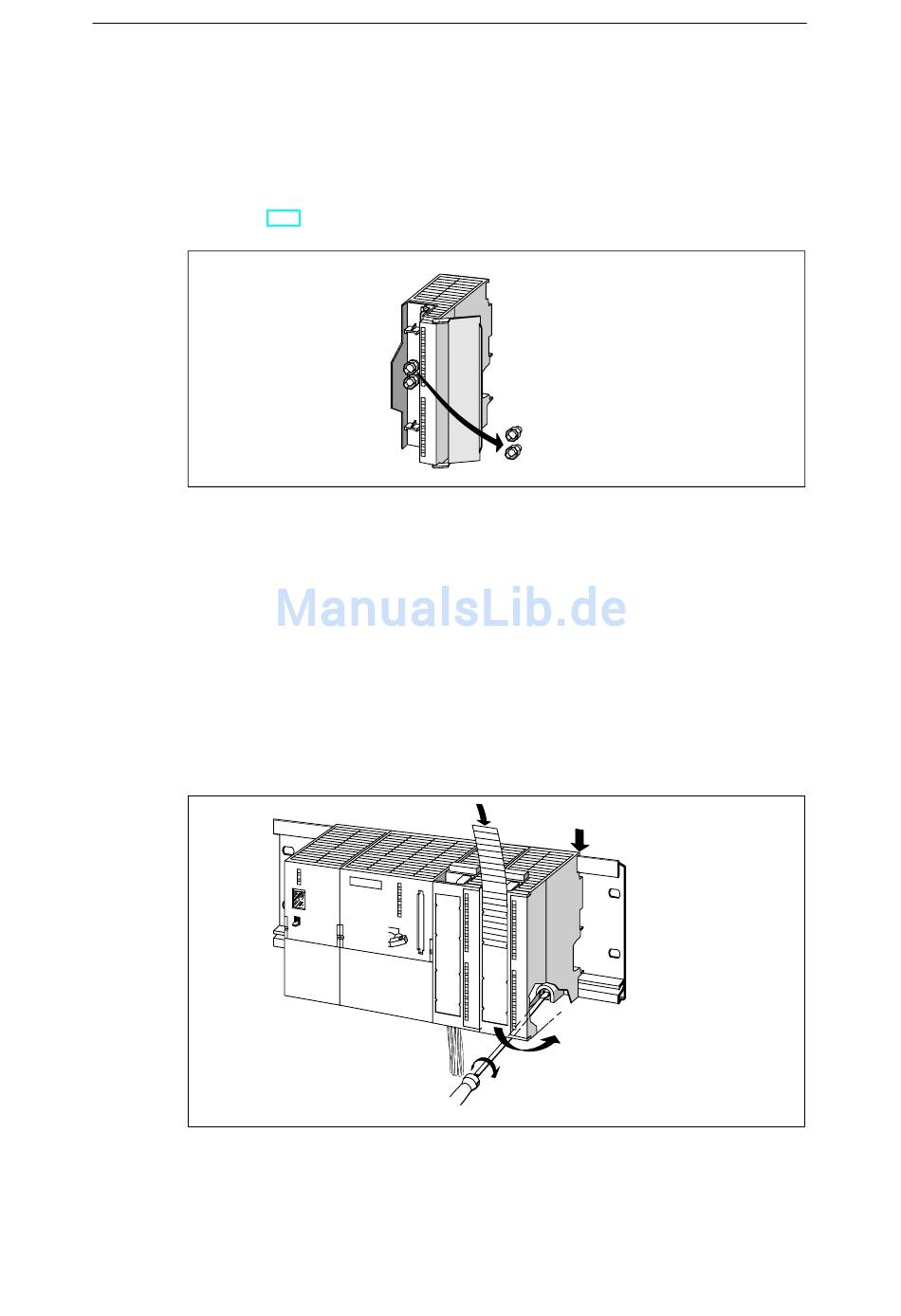

Bild 7-3

Neue Baugruppe montieren

Um die neue Baugruppe zu montieren, gehen Sie folgendermaßen vor:
1. Hängen Sie die neue Baugruppe desselben Typs ein und schwenken Sie sie
nach unten
2. Schrauben Sie die Baugruppe fest
3. Schieben Sie den Beschriftungsstreifen der demontierten Baugruppe in die neu
montierte Baugruppe
Bild 7-4
Automatisierungssystem S7-300, Aufbauen, CPU-Daten
EWA 4NEB 710 6084-01 01
Frontsteckercodierung entfernen
Neue Baugruppe montieren
3
1
1
0,8 bis 1,1 Nm
2
Wartung
7-9
