Blauberg VENTO Expert A50-1 / DUO A30-1

BAUART UND FUNKTIONSWEISE

VENTO Expert A50-1 Pro
Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Abdeckung, einer Patrone, einem Lüftungsrohr mit Schalldämmmatte und
einer Außen-Lüftungshaube.
Die Patrone ist das wichtigste Bauteil der Lüftungsanlage. Die Patrone besteht aus einem Ventilator, einem Wärmetauscher und zwei Grobfiltern, die das
Eindringen von Staub und Fremdkörpern in den Wärmespeicher und den Ventilator verhindern.
Das Innenelement ist mit Verschlussklappen ausgestattet. Beim Stillstand der Lüftungsanlage schließen die Verschlussklappen und verhindern damit
einen Luftrückstrom.
VENTO Expert DUO A30-1 Pro
Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Abdeckung und Filtern, einer Patrone, einem Lüftungsrohr mit
Luftstromtrennteilen und einer Außen-Lüftungshaube. Die Filter gewährleisten eine grobe Luftreinigung und verhindern das Eindringen von Staub und
Fremdkörpern in die Patrone.
Die Patrone ist das wichtigste Bauteil der Lüftungsanlage. Die Patrone besteht aus einem Ventilator und einem Wärmespeicher.
Die Außen-Lüftungshaube wird an der Außenseite des Gebäudes montiert. Diese dient der Ableitung des Luftstroms und dem Verhindern des
Eindringens von Wasser und groben Fremdkörpern in die Lüftungsanlage.
Besteht aus einem Ventilator,
einem Wärmetauscher und
Filtern. Erzeugt den Luftstrom
durch Rotation des Ventilators
und sorgt für die Wärmerückge-
winnung und Luft ltration.
Rückseite des Innenelementes
Besteht aus einer Leiterplatte und
Steuereinrichtungen auf der Seite des
Innenelementes.
VENTO Expert A50-1 Pro
6

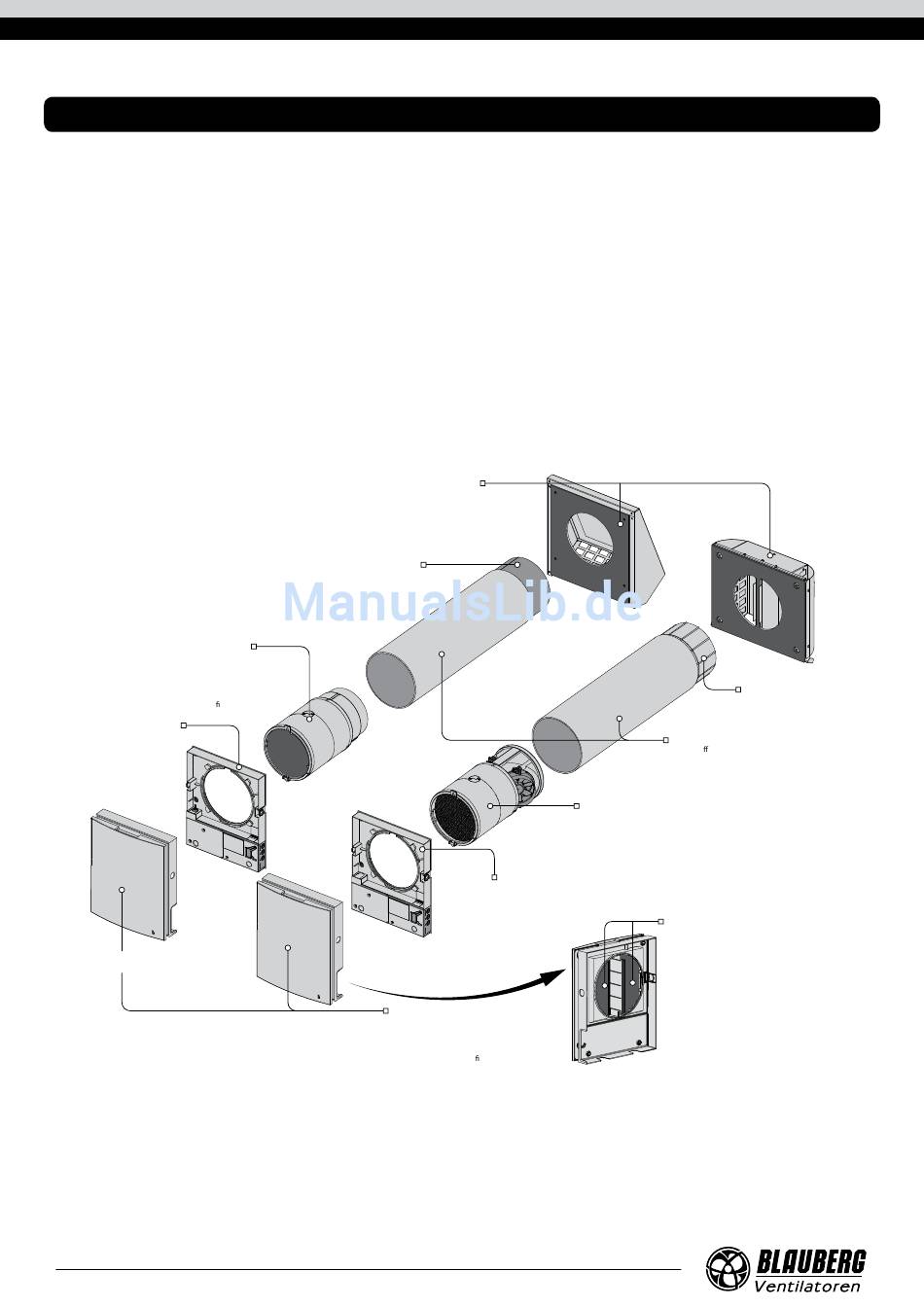

AUFBAU DER LÜFTUNGSANLAGEN
Schützt die Lüftungsanlage gegen
Eindringen von Wasser und Fremdkörpern
Zu jedem Modell der Lüftungsanlage gibt es
eine passende Außenhaube.
Schalldämmmatte
Sorgt für eine Dämpfung der
Betriebsgeräusche.
Patrone
VENTO Expert DUO A30-1 Pro
Außenhaube
von außen.
Rückseite des Innenelementes
Besteht aus einer Leiterplatte und grundle-
gender Steuereinrichtungen auf der Seite des
Innenelementes
Innenabdeckung des Innengeräts
Dient einer angenehmen Optik im Wohnraum
und der Schließung des Lüftungsrohres bei
dauerhaftem Stillstand der Lüftungsanlage. Die
Abdeckung der Lüftungsanlage VENTO Expert
A50-1 Pro dient der Luft lterung.
www.blaubergventilatoren.de
Luftstromtrennteile
Trennen den Zu- und Abluftstrom im
Lüftungsrohr.
Lüftungsrohr
Kunststo -Luftleitung.
Patrone
Besteht aus Ventilatoren und einem
Wärmetauscher. Erzeugt den Luftstrom
durch Rotation des Ventilators und sorgt
für die Wärmerückgewinnung.
Filter
Dient der Reinigung des
Luftstromes von Staub und
Fremdkörpern, zum Schutz des
Wärmespeichers vor Schmutzab-
lagerungen.
