Blauberg VENTO Expert A50-1 / DUO A30-1

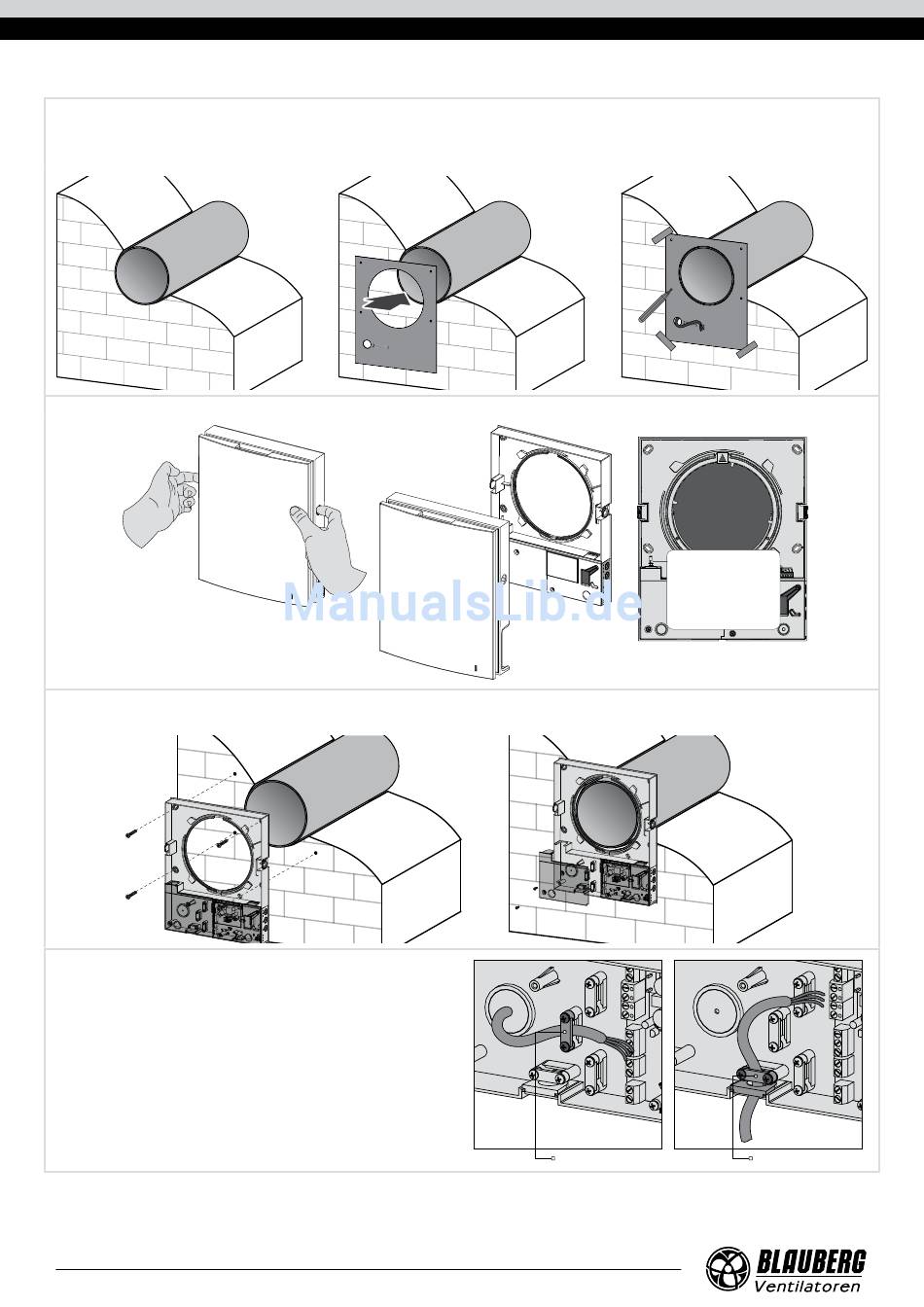

3. Die mitgelieferte Papp-Montageschablone mit einem Klebeband an der Innenwand fixieren. Die große Rundöffnung in der Montageschablone
muss auf einer Achse mit dem Lüftungsrohr sein. Zum Ausrichten mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen.
Die Dübellöcher markieren und in der erforderlichen Tiefe bohren. Das Stromkabel aus der Wand über die dafür auf der Montageschablone markierte
Öffnung herausziehen.
4. Die Seitenverschlüsse drücken, um die Innenabdeckung vom Innenelement zu trennen.
5. Die Rückseite des Innenelementes mit den mitgelieferten Schrauben an der Wand befestigen. Die zwei Schrauben, welche den transparenten
Deckel fixieren, herausdrehen, um den Zugang zu den Anschlussklemmen frei zu machen.
6. Das Stromkabel wie unten abgebildet verlegen und die Lüftungsanlage
in Übereinstimmung mit dem externen Schaltplan an das Stromnetz
anschließen, Seite 12.
Das Stromkabel und die Signalkabel mit einer Kabelklemme befestigen.
Nach dem Anschluss den transparenten Deckel wieder anbringen.
10
www.blaubergventilatoren.de
Bei der Montage der Ab-
deckung von VENTO Expert
A50-1 Pro ist darauf zu
achten, dass die Stange des
thermischen Stellantriebs
sich in der untersten Position
befindet.
Kabelklemme Kabelklemme
