BAUART UND FUNKTIONSWEISE

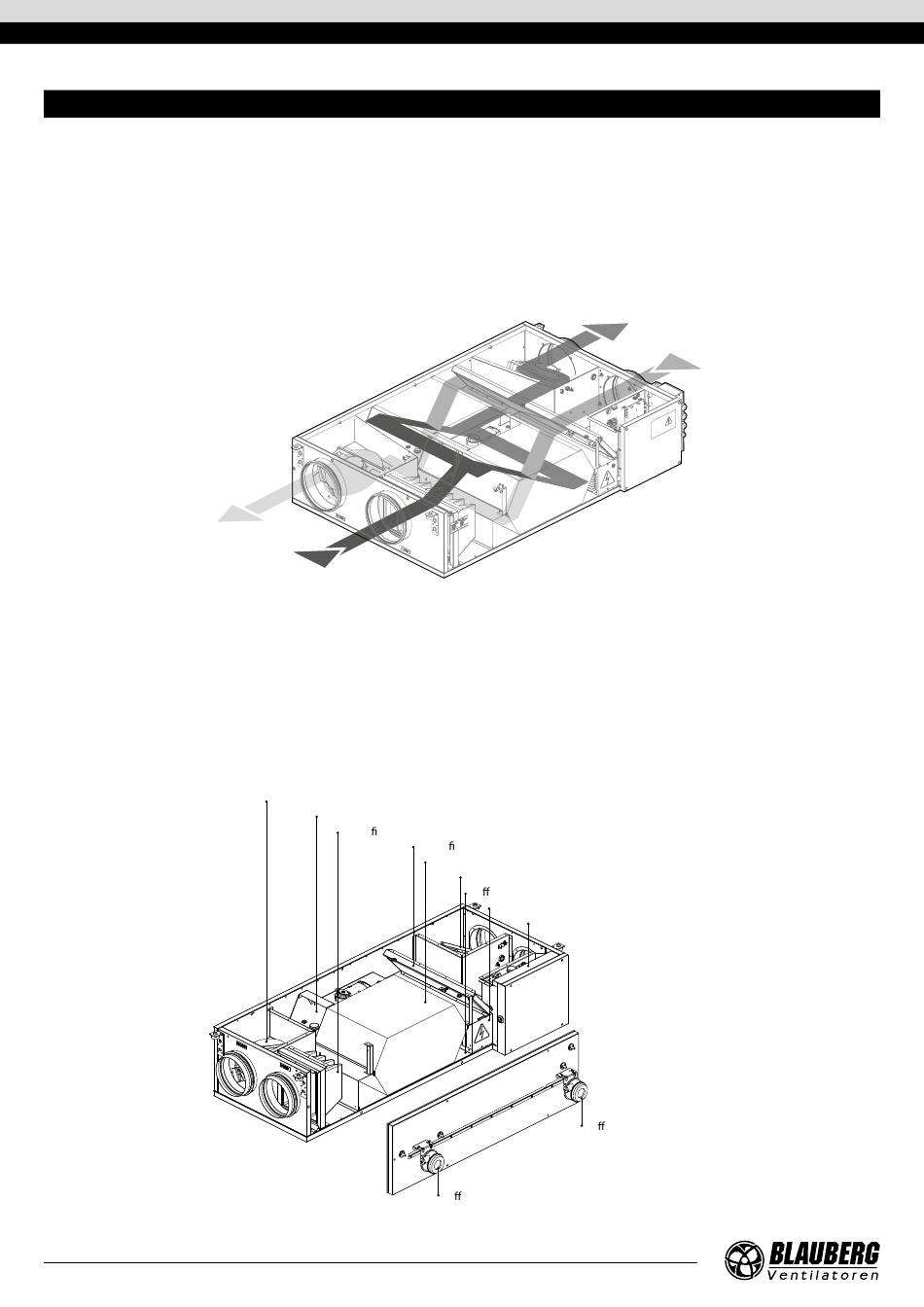

Funktionsweise der Lüftungsanlage:
Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den
Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt.
Die kalte, frische Außenluft wird im Zuluftfilter gereinigt, strömt durch den Wärmetauscher und wird vom Zuluftventilator weiter in den
Raum geleitet. Im Wärmetauscher wird die Wärme aus der warmen Abluft auf die kalte Außenluft übertragen.
Die Wärmerückgewinnung minimiert Wärmeverluste in der kalten Jahreszeit und spart somit Heizkosten.
Die Anlage enthält eine abnehmbare Wartungsblende für Reparatur- und Wartungsarbeiten. Enfernen Sie nach Abnehmen der
Wartungsblende die Abdeckung der Steuerung, um Zugang zur Hauptsteuerungsplantine zu erhalten.
FUNKTIONSWEISE
Zuluft
Abluft
Außenluft
Fortluft
Die Basismodifikation der Anlage umfasst ein Fernbedienfeld, das mit einem Netzkabel an das Steuerungssystem im Inneren des
Gehäuses der Anlage angeschlossen ist.
Die Anlage ist mit einseitig saugenden Zu- und Abluft- Radialventilatoren mit rückwärts gekrümmten Schaufeln, wartungsfreien
EC-Motoren mit Außenläufer und einem eingebautem Überhitzungsschutz, einem Platten-Gegenstromwärmetauscher sowie einem
Elektro-Heizregister ausgestattet.
Der Zuluftfilter der Filterklasse G4 verhindert, dass schädliche Partikel in die Anlage und in die Raumluft gelangen. Der Abluftfilter der
Filterklasse G4 schützt die Anlagenteile gegen Verschmutzung.
Bei der Wärmerückgewinnung kann sich Kondensat bilden. Das Kondenswasser sammelt sich in der Auffangwanne und wird weiter
über die Ablaufstutzen abgeleitet.
BAUART
Abluftventilator
Bypass
Zuluft lter
Abluft lter
Wärmetauscher
Zuluftventilator
Au angwanne
Elektro-Heizregister
Steuereinheit
Di erenzdruckschalter
Di erenzdruckschalter
