vento eco(2) a50-4 Pro

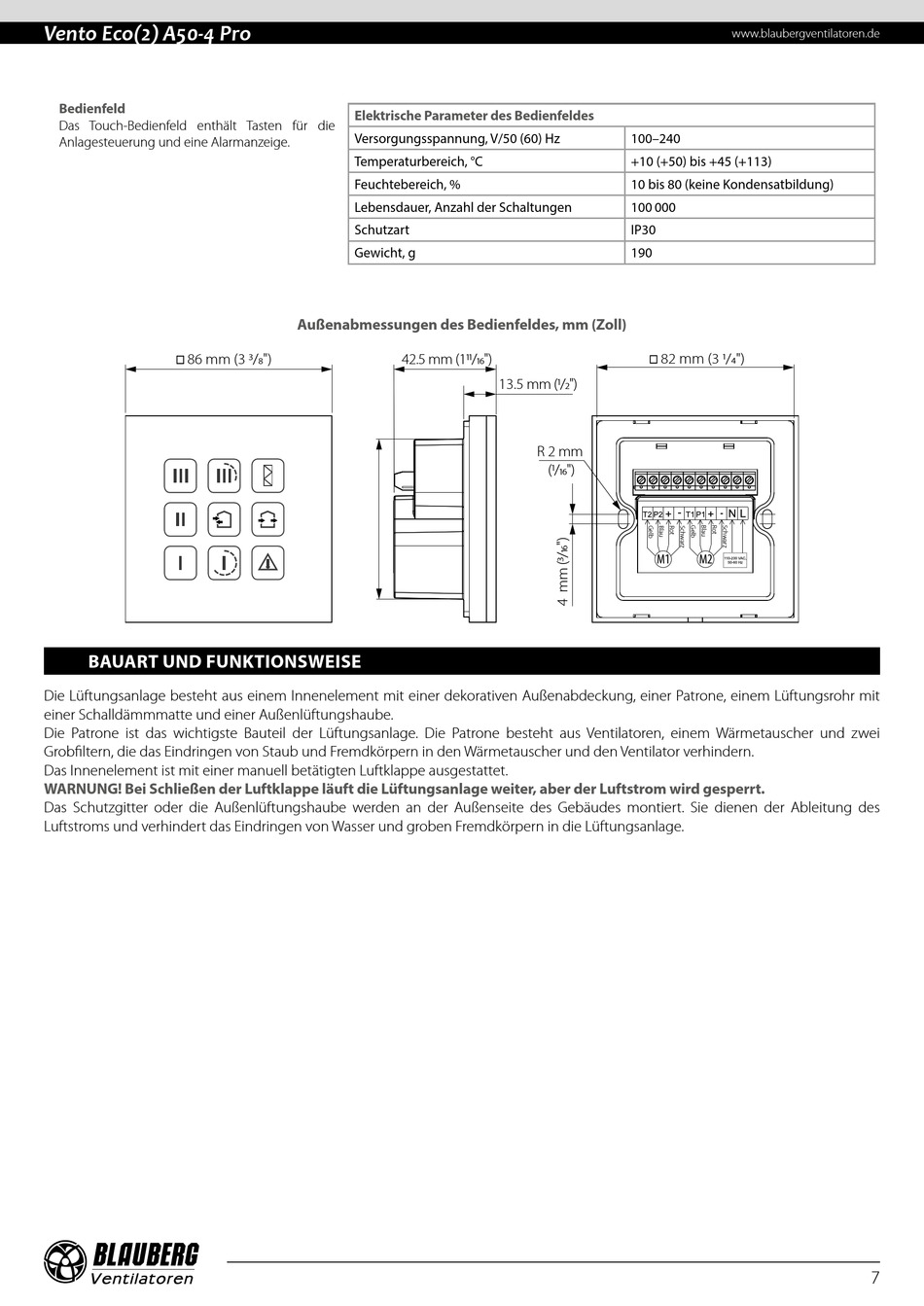

Bedienfeld
Das Touch-Bedienfeld enthält Tasten für die
Anlagesteuerung und eine Alarmanzeige.
86 mm (3 / ")
BAUART UND FUNKTIONSWEISE
Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Außenabdeckung, einer Patrone, einem Lüftungsrohr mit
einer Schalldämmmatte und einer Außenlüftungshaube.
Die Patrone ist das wichtigste Bauteil der Lüftungsanlage. Die Patrone besteht aus Ventilatoren, einem Wärmetauscher und zwei
Grobfiltern, die das Eindringen von Staub und Fremdkörpern in den Wärmetauscher und den Ventilator verhindern.
Das Innenelement ist mit einer manuell betätigten Luftklappe ausgestattet.
WARNUNG! Bei Schließen der Luftklappe läuft die Lüftungsanlage weiter, aber der Luftstrom wird gesperrt.
Das Schutzgitter oder die Außenlüftungshaube werden an der Außenseite des Gebäudes montiert. Sie dienen der Ableitung des
Luftstroms und verhindert das Eindringen von Wasser und groben Fremdkörpern in die Lüftungsanlage.
Elektrische Parameter des Bedienfeldes
Versorgungsspannung, V/50 (60) Hz
Temperaturbereich, °C
Feuchtebereich, %
Lebensdauer, Anzahl der Schaltungen
Schutzart
Gewicht, g
Außenabmessungen des Bedienfeldes, mm (Zoll)
42.5 mm (1 / ")
100–240
+10 (+50) bis +45 (+113)
10 bis 80 (keine Kondensatbildung)
100 000
IP30
190
82 mm (3 / ")
13.5 mm ( / ")
R 2 mm
( / ")
M1
www.blaubergventilatoren.de
M2
7
