Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3

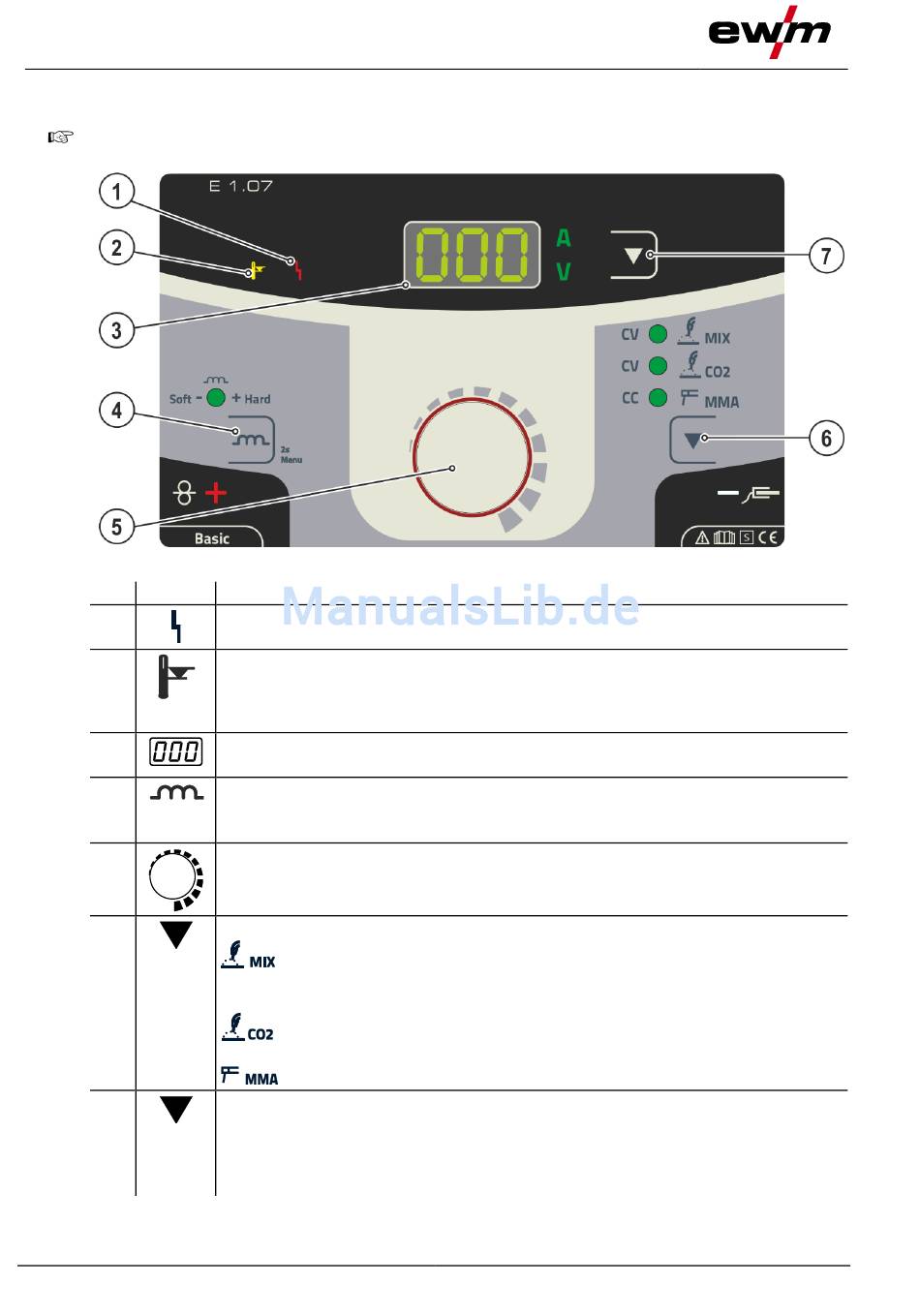

Gerätesteuerung - Bedienelemente
Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht
zusammengefasst > siehe Kapitel 10.1.
Pos. Symbol
1
2
3
4
5
6
7
16
Beschreibung
0
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 5.2
Drucktaste Drosselwirkung / Arcforce
MIG/MAG
Drosselwirkung (Lichtbogendynamik) > siehe Kapitel 5.3.2
E-Hand -
Arcforce > siehe Kapitel 5.4.2
Drehgeber Schweißparametereinstellung
Einstellung Schweißstrom sowie weiterer Schweißparameter und deren Werte.
Drucktaste Schweißverfahren
- MIG/MAG-Schweißen mit Konstantspannungscharakteristik
Standardcharakteristik "CV constant voltage" zum Schweißen mit Argon und
MIX Gase.
-- MAG -Schweißen mit Konstantspannungscharakteristik
Standardcharakteristik "CV constant voltage" zum Schweißen mit 100% CO2.
- E-Hand-Schweißen mit Konstantstromcharakteristik "CC constant current".
Drucktaste Umschaltung Anzeige / Energiesparmodus
A --------- Anzeige Schweißstrom
V --------- Anzeige Schweißspannung
STBY --- Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum
Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Abbildung 4-3
099-005446-EW500
22.02.2017
