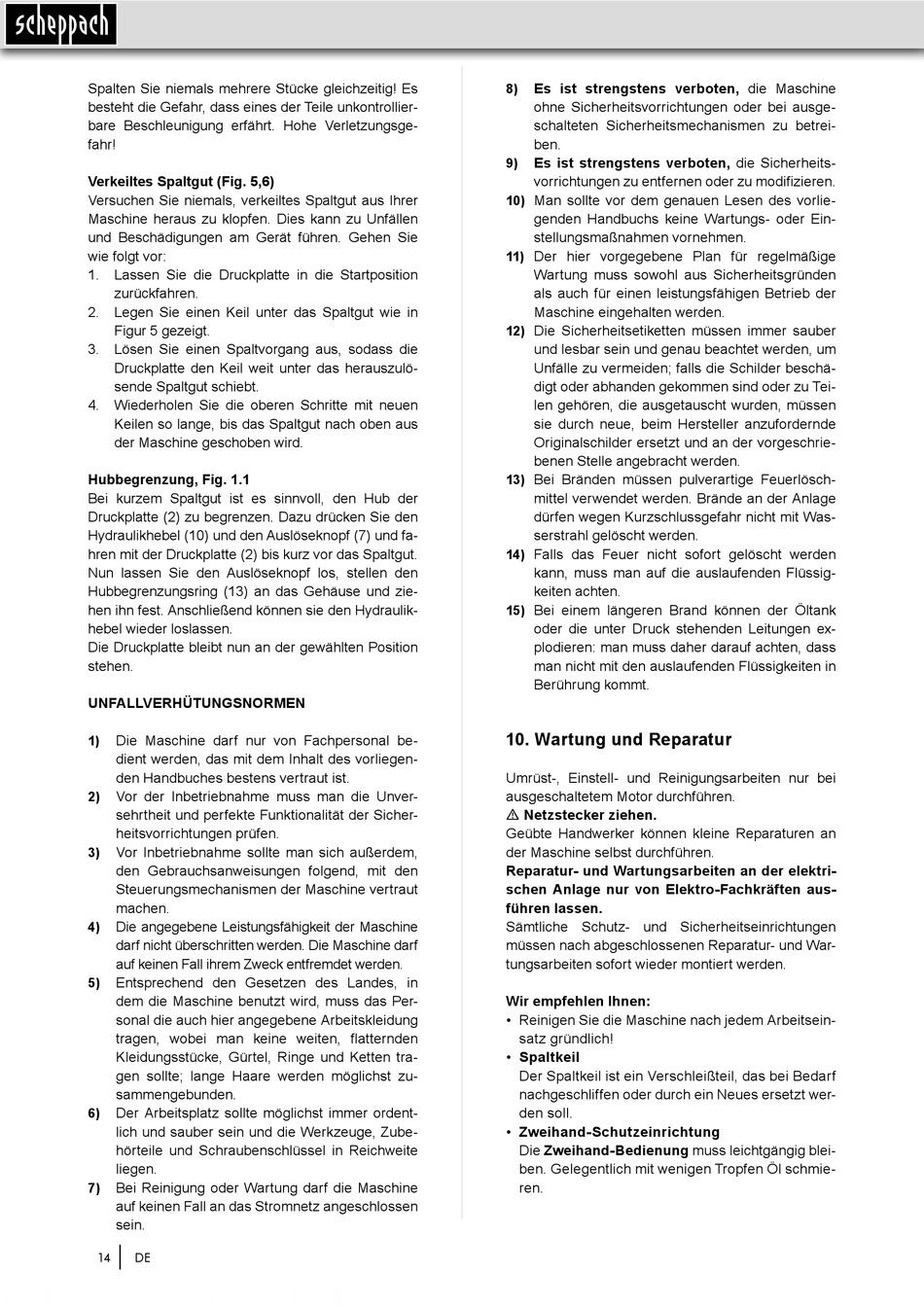

Wartung + Reparatur - Scheppach HL800VARIO Anleitung

Spalten Sie niemals mehrere Stücke gleichzeitig! Es
besteht die Gefahr, dass eines der Teile unkontrollier-
bare Beschleunigung erfährt. Hohe Verletzungsge-
fahr!
Verkeiltes Spaltgut (Fig. 5,6)
Versuchen Sie niemals, verkeiltes Spaltgut aus Ihrer
Maschine heraus zu klopfen. Dies kann zu Unfällen
und Beschädigungen am Gerät führen. Gehen Sie
wie folgt vor:
1. Lassen Sie die Druckplatte in die Startposition
zurückfahren.
2. Legen Sie einen Keil unter das Spaltgut wie in
Figur 5 gezeigt.
3. Lösen Sie einen Spaltvorgang aus, sodass die
Druckplatte den Keil weit unter das herauszulö-
sende Spaltgut schiebt.
4. Wiederholen Sie die oberen Schritte mit neuen
Keilen so lange, bis das Spaltgut nach oben aus
der Maschine geschoben wird.
Hubbegrenzung, Fig. 1.1
Bei kurzem Spaltgut ist es sinnvoll, den Hub der
Druckplatte (2) zu begrenzen. Dazu drücken Sie den
Hydraulikhebel (10) und den Auslöseknopf (7) und fa-
hren mit der Druckplatte (2) bis kurz vor das Spaltgut.
Nun lassen Sie den Auslöseknopf los, stellen den
Hubbegrenzungsring (13) an das Gehäuse und zie-
hen ihn fest. Anschließend können sie den Hydraulik-
hebel wieder loslassen.
Die Druckplatte bleibt nun an der gewählten Position
stehen.
UNFALLVERHÜTUNGSNORMEN
Die Maschine darf nur von Fachpersonal be-
1)
dient werden, das mit dem Inhalt des vorliegen-
den Handbuches bestens vertraut ist.
2) Vor der Inbetriebnahme muss man die Unver-
sehrtheit und perfekte Funktionalität der Sicher-
heitsvorrichtungen prüfen.
Vor Inbetriebnahme sollte man sich außerdem,
3)
den Gebrauchsanweisungen folgend, mit den
Steuerungs mechanismen der Maschine vertraut
machen.
4) Die angegebene Leistungsfähigkeit der Maschine
darf nicht überschritten werden. Die Maschine darf
auf keinen Fall ihrem Zweck entfremdet werden.
Entsprechend den Gesetzen des Landes, in
5)
dem die Maschine benutzt wird, muss das Per-
sonal die auch hier angegebene Arbeitskleidung
tragen, wobei man keine weiten, flatternden
Kleidungsstücke, Gürtel, Ringe und Ketten tra-
gen sollte; lange Haare werden möglichst zu-
sammengebunden.
Der Arbeitsplatz sollte möglichst immer ordent-
6)
lich und sauber sein und die Werkzeuge, Zube-
hörteile und Schraubenschlüssel in Reichweite
liegen.
7) Bei Reinigung oder Wartung darf die Maschine
auf keinen Fall an das Stromnetz angeschlossen
sein.
14 DE
8) Es ist strengstens verboten, die Maschine
ohne Sicherheitsvorrichtungen oder bei ausge-
schalteten Sicherheitsmechanismen zu betrei-
ben.
Es ist strengstens verboten, die Sicherheits-
9)
vorrichtungen zu entfernen oder zu modifizieren.
10) Man sollte vor dem genauen Lesen des vorlie-
genden Handbuchs keine Wartungs- oder Ein-
stellungsmaßnahmen vornehmen.
Der hier vorgegebene Plan für regelmäßige
11)
Wartung muss sowohl aus Sicherheitsgründen
als auch für einen leistungsfähigen Betrieb der
Maschine eingehalten werden.
12) Die Sicherheitsetiketten müssen immer sauber
und lesbar sein und genau beachtet werden, um
Unfälle zu vermeiden; falls die Schilder beschä-
digt oder abhanden gekommen sind oder zu Tei-
len gehören, die ausgetauscht wurden, müssen
sie durch neue, beim Hersteller anzufordernde
Originalschilder ersetzt und an der vorgeschrie-
benen Stelle angebracht werden.
Bei Bränden müssen pulverartige Feuerlösch-
13)
mittel verwendet werden. Brände an der Anlage
dürfen wegen Kurzschlussgefahr nicht mit Was-
serstrahl gelöscht werden.
14) Falls das Feuer nicht sofort gelöscht werden
kann, muss man auf die auslaufenden Flüssig-
keiten achten.
Bei einem längeren Brand können der Öltank
15)
oder die unter Druck stehenden Leitungen ex-
plodieren: man muss daher darauf achten, dass
man nicht mit den auslaufenden Flüssigkeiten in
Berührung kommt.
10. Wartung und Reparatur
Umrüst-, Einstell- und Reinigungsarbeiten nur bei
ausgeschaltetem Motor durchführen.
m Netzstecker ziehen.
Geübte Handwerker können kleine Reparaturen an
der Maschine selbst durchführen.
Reparatur- und Wartungsarbeiten an der elektri-
schen Anlage nur von Elektro-Fachkräften aus-
führen lassen.
Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossenen Reparatur- und War-
tungsarbeiten sofort wieder montiert werden.
Wir empfehlen Ihnen:
• Reinigen Sie die Maschine nach jedem Arbeitsein-
satz gründlich!
• Spaltkeil
Der Spaltkeil ist ein Verschleißteil, das bei Bedarf
nachgeschliffen oder durch ein Neues ersetzt wer-
den soll.
• Zweihand-Schutzeinrichtung
Die Zweihand-Bedienung muss leichtgängig blei-
ben. Gelegentlich mit wenigen Tropfen Öl schmie-
ren.
