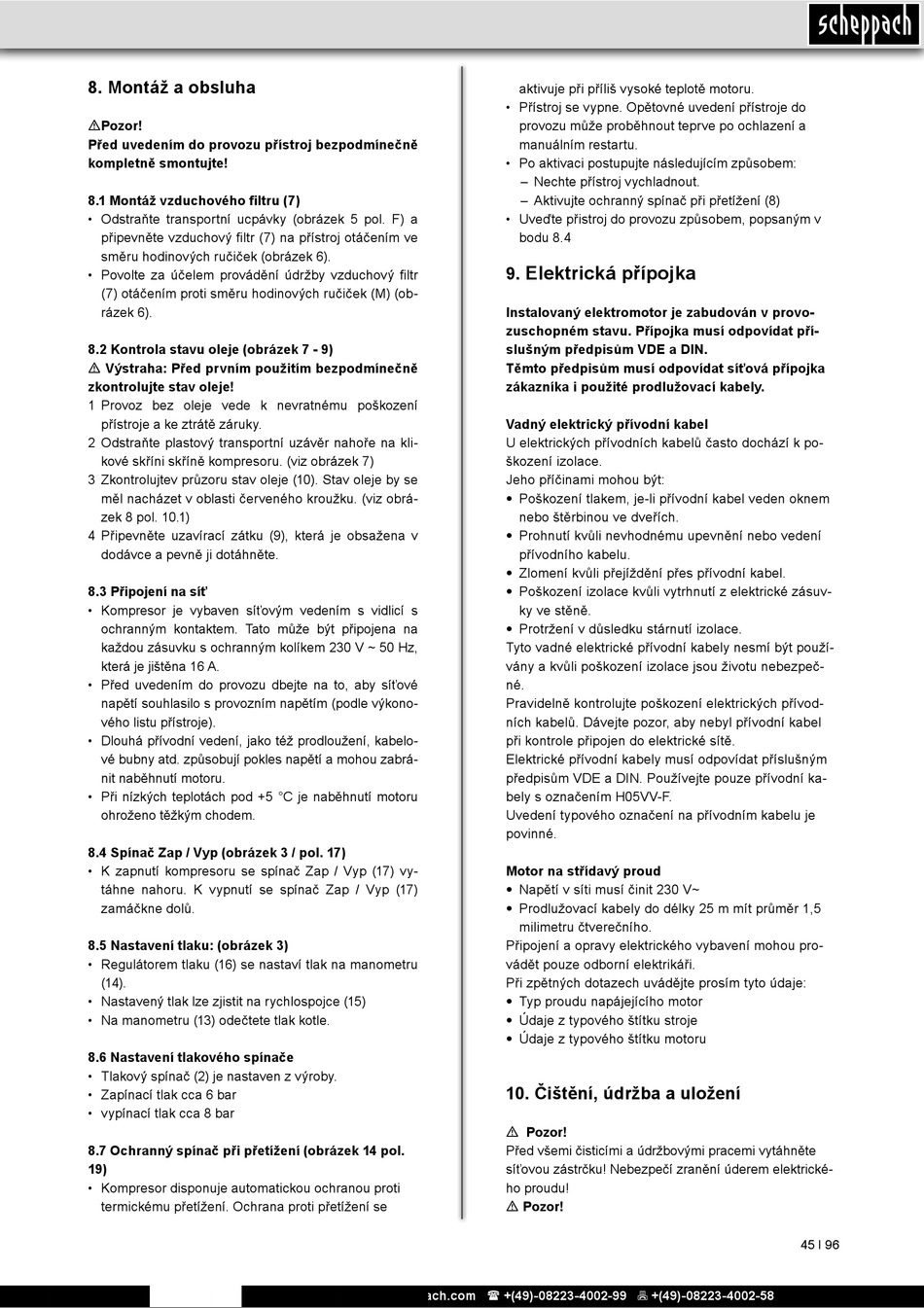

8. Montáž a obsluha
mPozor!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontujte!
8.1 Montáž vzduchového filtru (7)
• Odstraňte transportní ucpávky (obrázek 5 pol. F) a
připevněte vzduchový filtr (7) na přístroj otáčením ve
směru hodinových ručiček (obrázek 6).
• Povolte za účelem provádění údržby vzduchový filtr
(7) otáčením proti směru hodinových ručiček (M) (ob-
rázek 6).
8.2 Kontrola stavu oleje (obrázek 7 - 9)
m Výstraha: Před prvním použitím bezpodmínečně
zkontrolujte stav oleje!
1 Provoz bez oleje vede k nevratnému poškození
přístroje a ke ztrátě záruky.
2 Odstraňte plastový transportní uzávěr nahoře na kli-
kové skříni skříně kompresoru. (viz obrázek 7)
3 Zkontrolujtev průzoru stav oleje (10). Stav oleje by se
měl nacházet v oblasti červeného kroužku. (viz obrá-
zek 8 pol. 10.1)
4 Připevněte uzavírací zátku (9), která je obsažena v
dodávce a pevně ji dotáhněte.
8.3 Připojení na síť
• Kompresor je vybaven síťovým vedením s vidlicí s
ochranným kontaktem. Tato může být připojena na
každou zásuvku s ochranným kolíkem 230 V ~ 50 Hz,
která je jištěna 16 A.
• Před uvedením do provozu dbejte na to, aby síťové
napětí souhlasilo s provozním napětím (podle výkono-
vého listu přístroje).
• Dlouhá přívodní vedení, jako též prodloužení, kabelo-
vé bubny atd. způsobují pokles napětí a mohou zabrá-
nit naběhnutí motoru.
• Při nízkých teplotách pod +5 °C je naběhnutí motoru
ohroženo těžkým chodem.
8.4 Spínač Zap / Vyp (obrázek 3 / pol. 17)
• K zapnutí kompresoru se spínač Zap / Vyp (17) vy-
táhne nahoru. K vypnutí se spínač Zap / Vyp (17)
zamáčkne dolů.
8.5 Nastavení tlaku: (obrázek 3)
• Regulátorem tlaku (16) se nastaví tlak na manometru
(14).
• Nastavený tlak lze zjistit na rychlospojce (15)
• Na manometru (13) odečtete tlak kotle.
8.6 Nastavení tlakového spínače
• Tlakový spínač (2) je nastaven z výroby.
• Zapínací tlak cca 6 bar
• vypínací tlak cca 8 bar
8.7 Ochranný spínač při přetížení (obrázek 14 pol.
19)
• Kompresor disponuje automatickou ochranou proti
termickému přetížení. Ochrana proti přetížení se
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
aktivuje při příliš vysoké teplotě motoru.
• Přístroj se vypne. Opětovné uvedení přístroje do
provozu může proběhnout teprve po ochlazení a
manuálním restartu.
• Po aktivaci postupujte následujícím způsobem:
– Nechte přístroj vychladnout.
– Aktivujte ochranný spínač při přetížení (8)
• Uveďte přistroj do provozu způsobem, popsaným v
bodu 8.4
Elektrická přípojka
9.
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka
zákazníka i použité prodlužovací kabely.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuv-
ky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být použí-
vány a kvůli poškození izolace jsou životu nebezpeč-
né.
Pravidelně kontrolujte poškození elektrických přívod-
ních kabelů. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přívodní ka-
bely s označením H05VV-F.
Uvedení typového označení na přívodním kabelu je
povinné.
Motor na střídavý proud
• Napětí v síti musí činit 230 V~
• Prodlužovací kabely do délky 25 m mít průměr 1,5
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
10. Čištění, údržba a uložení
m Pozor!
Před všemi čisticími a údržbovými pracemi vytáhněte
síťovou zástrčku! Nebezpečí zranění úderem elektrické-
ho proudu!
m Pozor!
