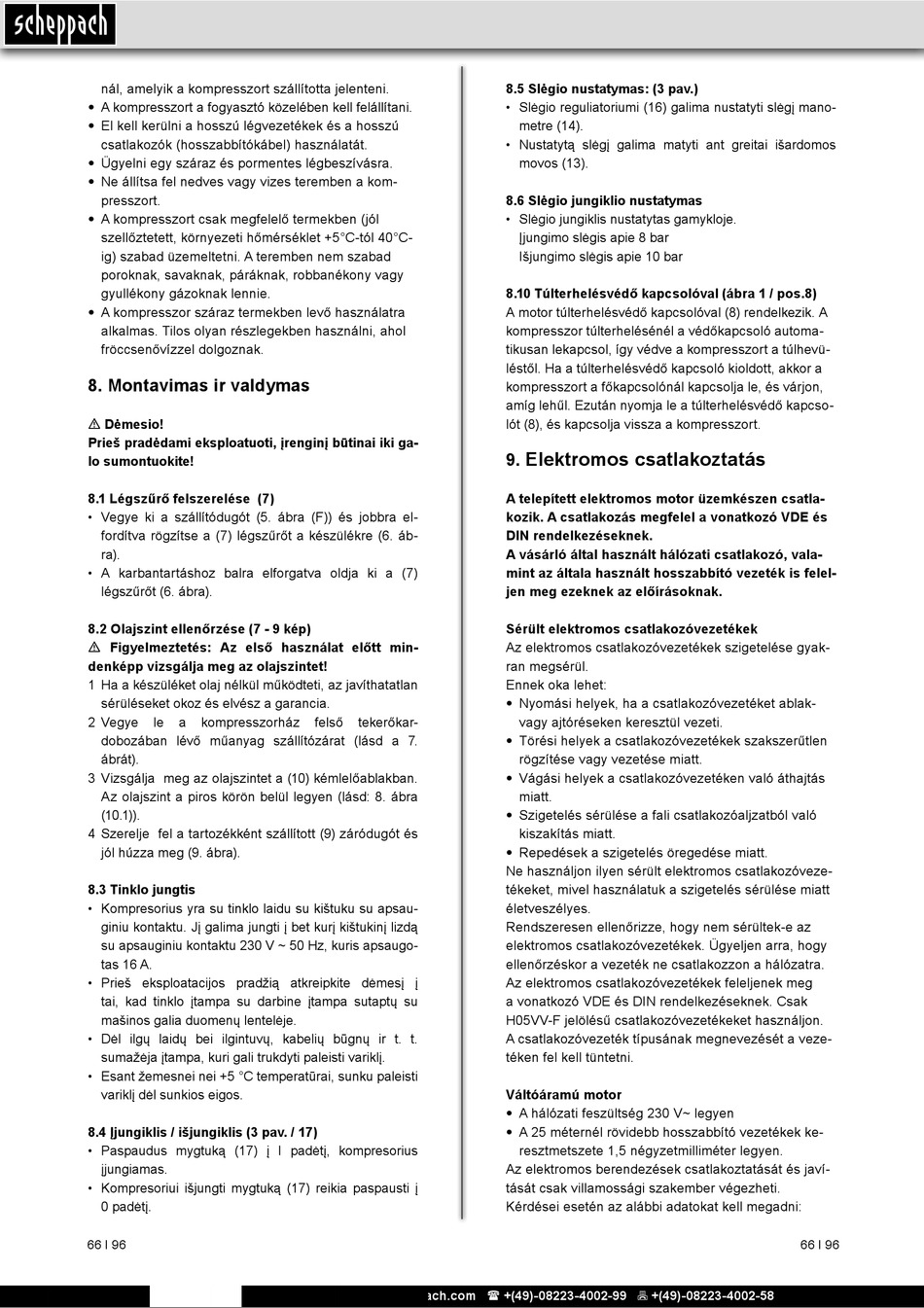

nál, amelyik a kompresszort szállította jelenteni.
• A kompresszort a fogyasztó közelében kell felállítani.
• El kell kerülni a hosszú légvezetékek és a hosszú
csatlakozók (hosszabbítókábel) használatát.
• Ügyelni egy száraz és pormentes légbeszívásra.
• Ne állítsa fel nedves vagy vizes teremben a kom-
presszort.
• A kompresszort csak megfelelő termekben (jól
szellőztetett, környezeti hőmérséklet +5°C-tól 40°C-
ig) szabad üzemeltetni. A teremben nem szabad
poroknak, savaknak, páráknak, robbanékony vagy
gyullékony gázoknak lennie.
• A kompresszor száraz termekben levő használatra
alkalmas. Tilos olyan részlegekben használni, ahol
fröccsenővízzel dolgoznak.

8. Montavimas ir valdymas

m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki ga-
lo sumontuokite!
8.1 Légszűrő felszerelése (7)
• Vegye ki a szállítódugót (5. ábra (F)) és jobbra el-
fordítva rögzítse a (7) légszűrőt a készülékre (6. áb-
ra).
• A karbantartáshoz balra elforgatva oldja ki a (7)
légszűrőt (6. ábra).
8.2 Olajszint ellenőrzése (7 - 9 kép)
m Figyelmeztetés: Az első használat előtt min-
denképp vizsgálja meg az olajszintet!
1 Ha a készüléket olaj nélkül működteti, az javíthatatlan
sérüléseket okoz és elvész a garancia.
2 Vegye le a kompresszorház
dobozában lévő műanyag szállítózárat (lásd a 7.
ábrát).
3 Vizsgálja meg az olajszintet a (10) kémlelőablakban.
Az olajszint a piros körön belül legyen (lásd: 8. ábra
(10.1)).
4 Szerelje fel a tartozékként szállított (9) záródugót és
jól húzza meg (9. ábra).
8.3 Tinklo jungtis
• Kompresorius yra su tinklo laidu su kištuku su apsau-
giniu kontaktu. Jį galima jungti į bet kurį kištukinį lizdą
su apsauginiu kontaktu 230 V ~ 50 Hz, kuris apsaugo-
tas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį į
tai, kad tinklo įtampa su darbine įtampa sutaptų su
mašinos galia duomenų lentelėje.
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t.
sumažėja įtampa, kuri gali trukdyti paleisti variklį.
• Esant žemesnei nei +5 °C temperatūrai, sunku paleisti
variklį dėl sunkios eigos.
8.4 Įjungiklis / išjungiklis (3 pav. / 17)
• Paspaudus mygtuką (17) į I padėtį, kompresorius
įjungiamas.
• Kompresoriui išjungti mygtuką (17) reikia paspausti į
0 padėtį.
66 І 96
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
felső tekerőkar-
8.5 Slėgio nustatymas: (3 pav.)
• Slėgio reguliatoriumi (16) galima nustatyti slėgį mano-
metre (14).
• Nustatytą slėgį galima matyti ant greitai išardomos
movos (13).
8.6 Slėgio jungiklio nustatymas
• Slėgio jungiklis nustatytas gamykloje.
Įjungimo slėgis apie 8 bar
Išjungimo slėgis apie 10 bar
8.10 Túlterhelésvédő kapcsolóval (ábra 1 / pos.8)
A motor túlterhelésvédő kapcsolóval (8) rendelkezik. A
kompresszor túlterhelésénél a védőkapcsoló automa-
tikusan lekapcsol, így védve a kompresszort a túlhevü-
léstől. Ha a túlterhelésvédő kapcsoló kioldott, akkor a
kompresszort a főkapcsolónál kapcsolja le, és várjon,
amíg lehűl. Ezután nyomja le a túlterhelésvédő kapcso-
lót (8), és kapcsolja vissza a kompresszort.
Elektromos csatlakoztatás
9.
A telepített elektromos motor üzemkészen csatla-
kozik. A csatlakozás megfelel a vonatkozó VDE és
DIN rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, vala-
mint az általa használt hosszabbító vezeték is felel-
jen meg ezeknek az előírásoknak.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás
miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóveze-
tékeket, mivel használatuk a szigetelés sérülése miatt
életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az
elektromos csatlakozóvezetékek. Ügyeljen arra, hogy
ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a veze-
téken fel kell tüntetni.
Váltóáramú motor
• A hálózati feszültség 230 V~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-
resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és javí-
tását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
