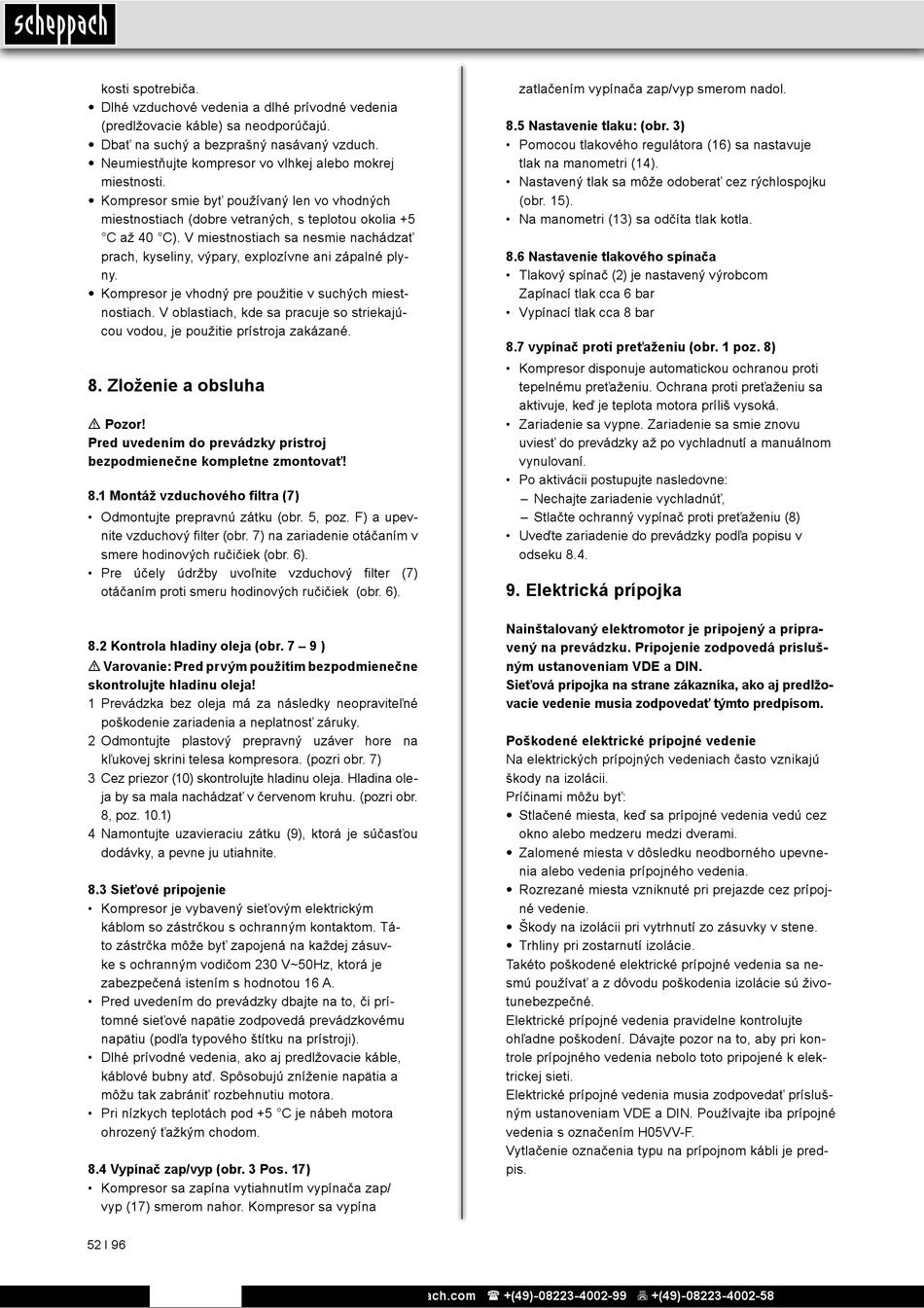

kosti spotrebiča.
• Dlhé vzduchové vedenia a dlhé prívodné vedenia
(predlžovacie káble) sa neodporúčajú.
• Dbať na suchý a bezprašný nasávaný vzduch.
• Neumiestňujte kompresor vo vlhkej alebo mokrej
miestnosti.
• Kompresor smie byť používaný len vo vhodných
miestnostiach (dobre vetraných, s teplotou okolia +5
°C až 40 °C). V miestnostiach sa nesmie nachádzať
prach, kyseliny, výpary, explozívne ani zápalné ply-
ny.
• Kompresor je vhodný pre použitie v suchých miest-
nostiach. V oblastiach, kde sa pracuje so striekajú-
cou vodou, je použitie prístroja zakázané.
8. Zloženie a obsluha
m Pozor!
Pred uvedením do prevádzky prístroj
bezpodmienečne kompletne zmontovať!
8.1 Montáž vzduchového filtra (7)
• Odmontujte prepravnú zátku (obr. 5, poz. F) a upev-
nite vzduchový filter (obr. 7) na zariadenie otáčaním v
smere hodinových ručičiek (obr. 6).
• Pre účely údržby uvoľnite vzduchový filter (7)
otáčaním proti smeru hodinových ručičiek (obr. 6).
8.2 Kontrola hladiny oleja (obr. 7 – 9 )
m Varovanie: Pred prvým použitím bezpodmienečne
skontrolujte hladinu oleja!
1 Prevádzka bez oleja má za následky neopraviteľné
poškodenie zariadenia a neplatnosť záruky.
2 Odmontujte plastový prepravný uzáver hore na
kľukovej skrini telesa kompresora. (pozri obr. 7)
3 Cez priezor (10) skontrolujte hladinu oleja. Hladina ole-
ja by sa mala nachádzať v červenom kruhu. (pozri obr.
8, poz. 10.1)
4 Namontujte uzavieraciu zátku (9), ktorá je súčasťou
dodávky, a pevne ju utiahnite.
8.3 Sieťové pripojenie
• Kompresor je vybavený sieťovým elektrickým
káblom so zástrčkou s ochranným kontaktom. Tá-
to zástrčka môže byť zapojená na každej zásuv-
ke s ochranným vodičom 230 V~50Hz, ktorá je
zabezpečená istením s hodnotou 16 A.
• Pred uvedením do prevádzky dbajte na to, či prí-
tomné sieťové napätie zodpovedá prevádzkovému
napätiu (podľa typového štítku na prístroji).
• Dlhé prívodné vedenia, ako aj predlžovacie káble,
káblové bubny atď. Spôsobujú zníženie napätia a
môžu tak zabrániť rozbehnutiu motora.
• Pri nízkych teplotách pod +5 °C je nábeh motora
ohrozený ťažkým chodom.
8.4 Vypínač zap/vyp (obr. 3 Pos. 17)
• Kompresor sa zapína vytiahnutím vypínača zap/
vyp (17) smerom nahor. Kompresor sa vypína
52 І 96
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
zatlačením vypínača zap/vyp smerom nadol.
8.5 Nastavenie tlaku: (obr. 3)
• Pomocou tlakového regulátora (16) sa nastavuje
tlak na manometri (14).
• Nastavený tlak sa môže odoberať cez rýchlospojku
(obr. 15).
• Na manometri (13) sa odčíta tlak kotla.
8.6 Nastavenie tlakového spínača
• Tlakový spínač (2) je nastavený výrobcom
Zapínací tlak cca 6 bar
• Vypínací tlak cca 8 bar
8.7 vypínač proti preťaženiu (obr. 1 poz. 8)
• Kompresor disponuje automatickou ochranou proti
tepelnému preťaženiu. Ochrana proti preťaženiu sa
aktivuje, keď je teplota motora príliš vysoká.
• Zariadenie sa vypne. Zariadenie sa smie znovu
uviesť do prevádzky až po vychladnutí a manuálnom
vynulovaní.
• Po aktivácii postupujte nasledovne:
– Nechajte zariadenie vychladnúť,
– Stlačte ochranný vypínač proti preťaženiu (8)
• Uveďte zariadenie do prevádzky podľa popisu v
odseku 8.4.
9. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripra-
vený na prevádzku. Pripojenie zodpovedá prísluš-
ným ustanoveniam VDE a DIN.
Sieťová prípojka na strane zákazníka, ako aj predlžo-
vacie vedenie musia zodpovedať týmto predpisom.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez
okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevne-
nia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípoj-
né vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-
smú používať a z dôvodu poškodenia izolácie sú živo-
tunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte
ohľadne poškodení. Dávajte pozor na to, aby pri kon-
trole prípojného vedenia nebolo toto pripojené k elek-
trickej sieti.
Elektrické prípojné vedenia musia zodpovedať prísluš-
ným ustanoveniam VDE a DIN. Používajte iba prípojné
vedenia s označením H05VV-F.
Vytlačenie označenia typu na prípojnom kábli je pred-
pis.
