Montage
Montage des Speicherfühlers

Montage der Hydraulikbaugruppe

Montage des Reglers

Montage des Speicherfühlers
- Speicherfühler mit dem
Halbkreisfühlerrohr in die Tauch-
hülse am Speicher einführen und
Stecker an der entsprechenden
Position an der Steckerleiste
anstecken (siehe Nummer der
Steckerbezeichnung).

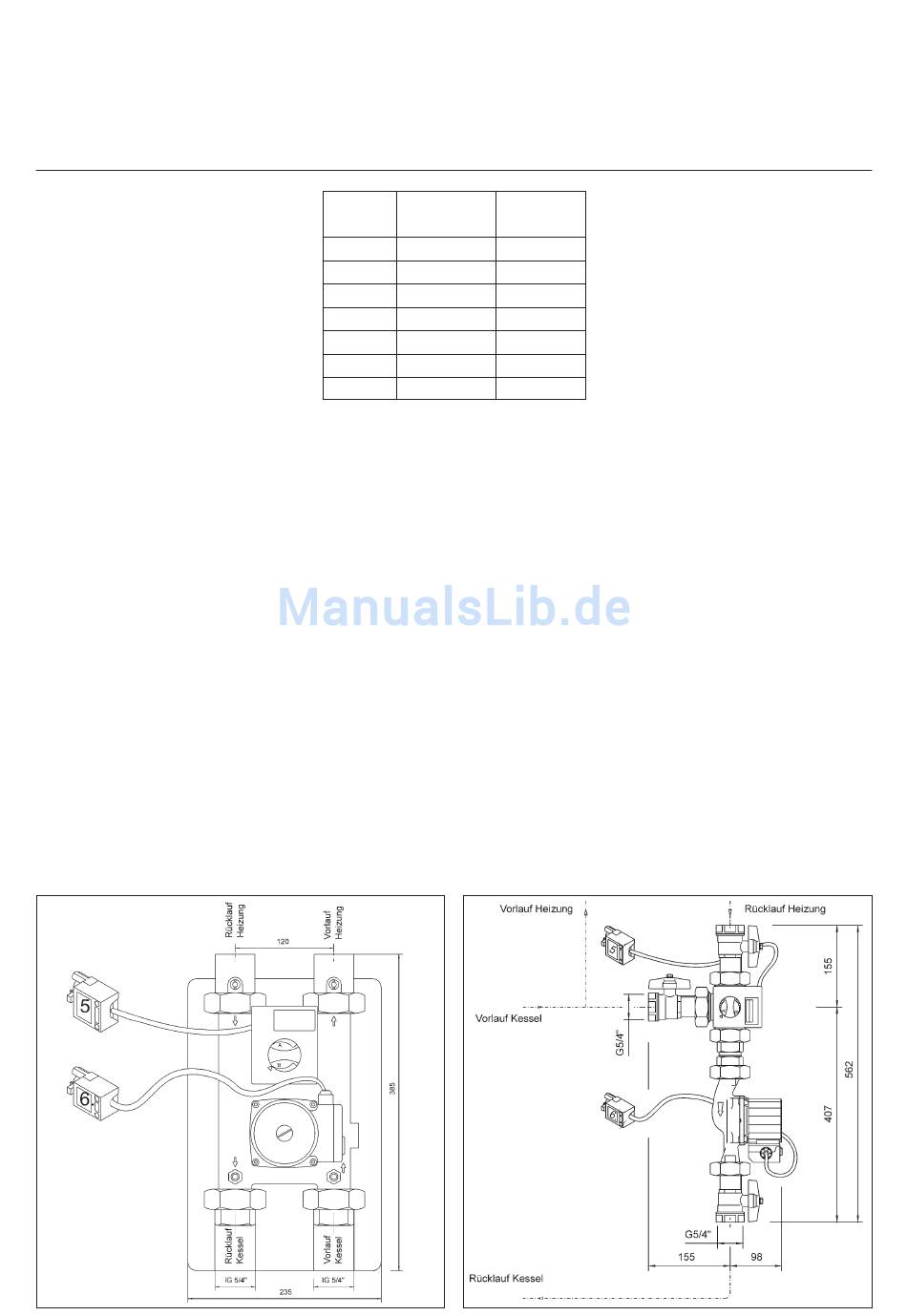

Montage der Hydraulik-
baugruppe
Zur Rücklauftemperaturanhebung
und zum ordnungsgemäßen
Regelverhalten des Kessels ist der
Einbau nachstehender Hydraulik-
gruppe zwingend vorgeschrieben.
Die Hydraulikgruppe soll links /
rechts vom Kessel abgehend oder
unmittelbar nach dem Kessel in
den Heizungsvorlauf eingebaut
werden.
Zur Einstellung des 3-stufigen
Drehzahlschalters an der Pumpe
sind folgende Richtwerte einzuhal-
ten:
Typ 20-40
12
Kessel-
Pumpe
type
z.B. WILO
20
EAS30/6-3
25
EAS30/6-3
30
EAS30/6-3
40
Top-S30/7
50
Top-S30/7
60
Top-S30/7
70
Top-S30/7
In jedem Fall ist der Drehzahl-
schalter so einzustellen, daß sich
zwischen Kesselvorlauf und
Kesselrücklauf eine Temperatur-
differenz von 10 - 15°C einstellt.
Der Stellantrieb am 3-Wegeventil
hat eine elektrische Endlagen-
abschaltung und kann bei manuel-
ler Bedienung defekt werden.
Montage des Reglers
- Verkleidung Deckel (2) auf den
Kessel legen und auf der rechten
Seitenverkleidung abstützen.
- Regler auspacken, das Kapillar-
rohr des Sicherheitstemperatur-
begrenzers vorsichtig ausrollen
(nicht knicken!) und durch die
Typ 50-70
Ausnehmung im Deckel stecken.
Drehzahl-
- Den Fühler des Sicherheits-
stufe
temperaturbegrenzers und den
1
Kesselfühler in die Kessel-
2
tauchhülse stecken. Die Fühler
3
sind mit dem mitgelieferten
Kabelbinder gegen unbeabsich-
3
tigtes Herausziehen zu sichern.
1
- Die verdrahteten Anschluß-
2
klemmleisten von unten durch die
3
Ausnehmung im Deckel (2)
fädeln und am Regler an die
richtige Position anstecken (siehe
Aufkleber am Regler).
- Das Schutzleiterkabel mit dem
Flachstecker am Kesseldeckel
anstecken. Den korrekten
Anschluß des Kesselschutz-
leiters überprüfen!
- Den Stecker für Netzanschluß
und Kesselschutzleiter anstek-
ken. Den korrekten Anschluß
des Kesselschutzleiters über-
prüfen!
- Den Regler mit den mitge-
lieferten 4 Schrauben am Deckel
(2) montieren.
- Verkleidung Deckel (2) einhängen
und zusätzlich Verkleidung
Deckel hinten (27) einhängen.
