Übersicht

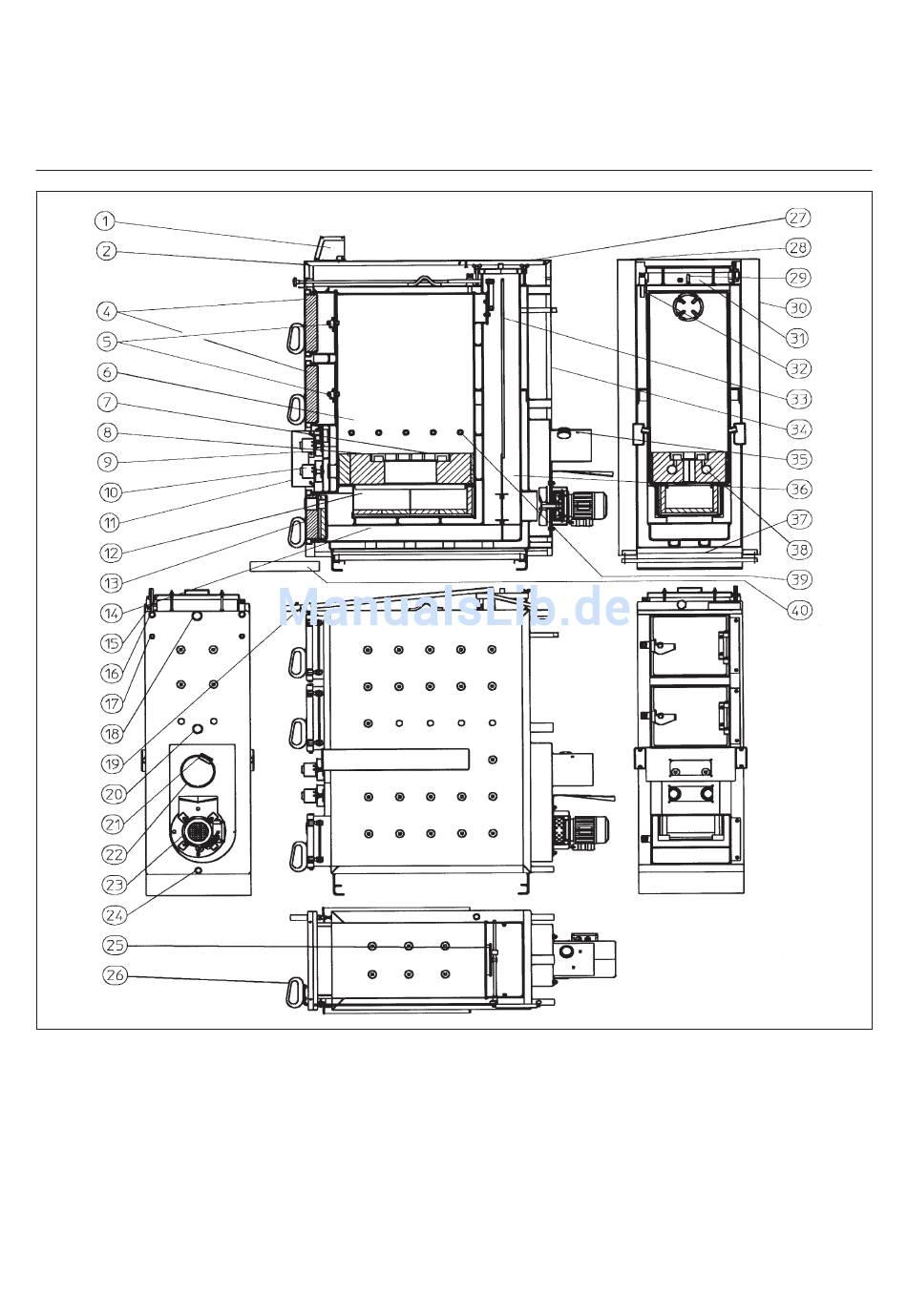

Kesseldarstellung
1 Computergesteuerter
lambda control Regler
2 Verkleidung Deckel vorne
4 Fülltür (bei Type 50-70 2 Fülltüren)
5 Innentür
6 Füllraum (Brennstofflagerraum)
7 Brennerrost
8 Brennerstein
9 Primärluftregeleinheit mit Dichtung
10 Sekundärluftregeleinheit
mit Dichtung
11 Verkleidung Stellmotorabdeckung
12 Flammkanal
13 Aschentür mit Schauglas
14 Aschenraum
15 Putzdeckel
4
16 2 Stk. Muffe 1/2"
17 Wärmetauscheranschlüsse R1/2"
für thermische Ablaufsicherung
18 Anschluß Heizungsvorlauf
19 Öffnungsstange für
die Entgasungsklappe
20 Anschluß Heizungsrücklauf
21 Muffe für 0
-Sonde
2
22 Abgasstutzen
23 Saugzugventilator
24 Füll- und Entleerungsmuffe 1/2"
25 Entgasungsklappe
26 Öffnungsgriff für die
Entgasungsklappe
27 Verkleidung Deckel hinten
28 Verkleidung linke Seite mit
steckerfertiger Verdrahtung
29 Transportöse
30 Verkleidung rechte Seite
31 Isolierplatte oben
32 Tauchhülse für STB und
Kesseltemperaturfühler
33 Abgasleitblech
34 Verkleidung Rückseite
35 Gewinde für Abgasfühler
36 Nachschaltheizfläche
37 Verkleidung Boden
38 Sekundärluftöffnungen
39 Primärluftöffnungen
40 Vorstelltasse
