Montage
Rücklauftemperaturanhebung
Thermische Ablaufsicherung
Montage der O
Rücklauftemperaturanhebung
Bei den Heizkesseln der Typen-
reihe TORRON ist der Einbau
einer Hydraulikgruppe zwingend
vorgeschrieben, da ohne
Hydraulikgruppe das Regelver-
halten des Kessels in Verbindung
mit dem lambda control Regler
nicht regulär abläuft. Im allgemei-
nen verkürzen zu niedrige Betriebs-
temperaturen die Lebensdauer
eines Heizkessels erheblich. Vor
allem im Bereich der wassergekühl-
ten Nachschaltheizflächen, wo die
Abgastemperaturen bereits relativ
niedrig sind, wird der im Abgas
enthaltene Wasserdampf bei
Unterschreitung des Wasser-
taupunktes als Kondensat aus-
geschieden. Dieses Kondensat
verursacht Korrosion und verkürzt
damit die Lebensdauer des Heiz-
kessels. Die Korrosion durch
Kondensatbildung wird bei
TORRON-Heizkesseln durch
folgende Maßnahmen vermieden:
- Die Vorlauftemperatur wird durch
den lambda control Regler
hochgehalten.
- Die Rücklauftemperatur wird
durch die zwingend vorge-
schriebene Hydraulikgruppe über
dem Taupunkt gehalten
(siehe Hydraulikgruppe).
Sonde und des Abgasfühlers
_
2
Thermische Ablaufsicherung
In Heizungsanlagen nach DIN 4751
Blatt 2 dürfen feste Brennstoffe nur
verfeuert werden, wenn die Heiz-
kessel mit einem passenden
Sicherheitswärmetauscher und
einer baumustergeprüften „Thermi-
schen Ablaufsicherung" ausgerü-
stet sind. Die beiden 1/2" Gewinde-
stutzen (17) des Sicherheits-
wärmetauschers befinden sich an
der Rückseite des Kessels und
können wahlweise als Wasserein-
oder Wasserausgang verwendet
werden. Der Sicherheitswärme-
tauscher darf auf keinen Fall als
betrieblicher Wassererwärmer
verwendet werden! Das „Thermo-
mechanische Ventil" ist unab-
sperrbar unter Beachtung der
Durchflußrichtung an das Wasser-
leitungsnetz anzuschließen. Der
Kaltwasservordruck muß minde-
stens 2 bar betragen! Die An-
sprechtemperatur des thermo-
mechanischen Ventiles darf
max. 100 °C betragen. Der Sicher-
heitswärmetauscher und die
thermische Ablaufsicherung sind
jährlich durch eine sachkundige
Person zu warten und zu prüfen.

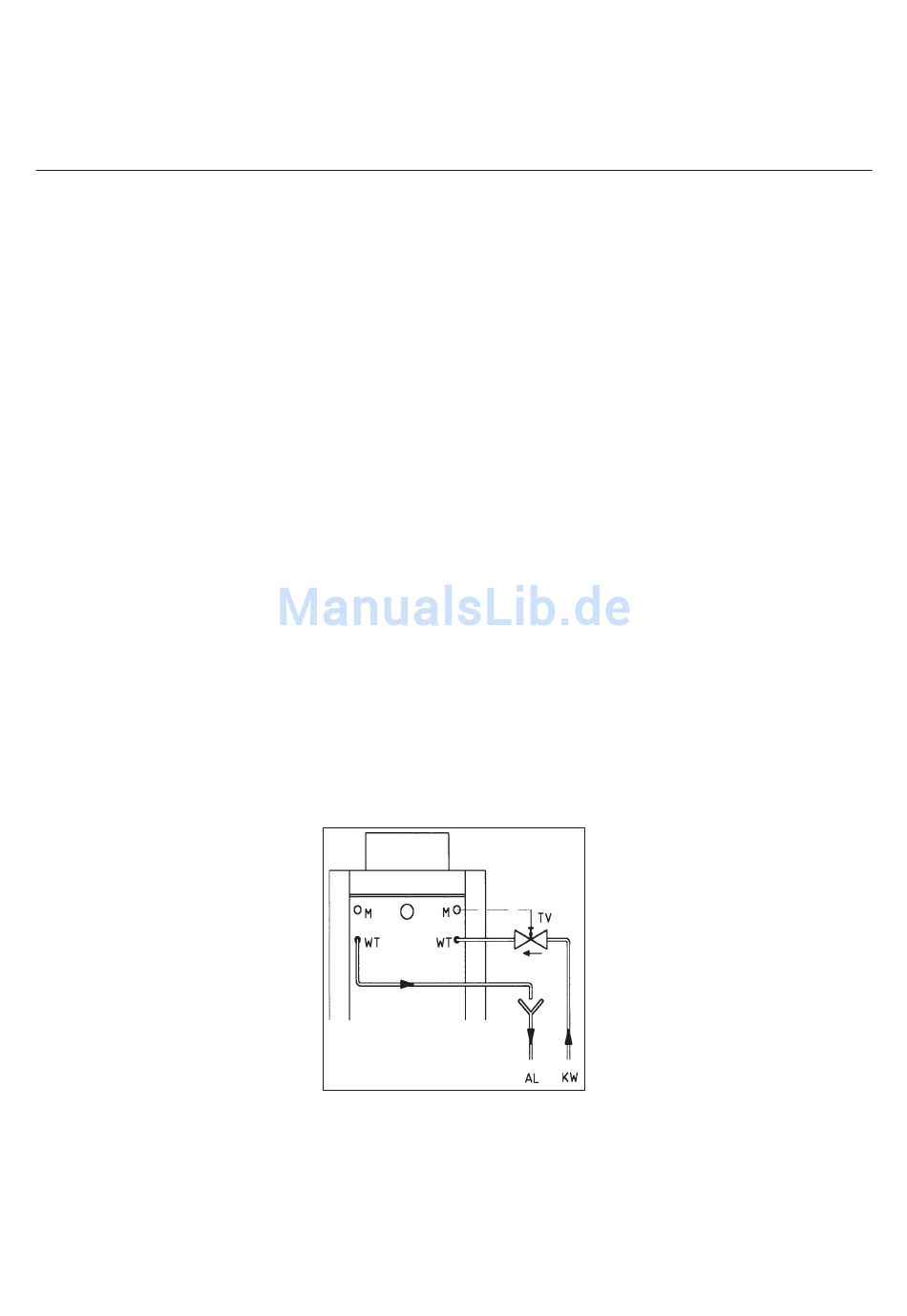

TV thermomechanisches Ventil
AL
Ablauf
KW Kaltwasser
M
1/2" Muffe
Unbedingt Trichter und Ablauf-
leitung für die „Thermische Ablauf-
sicherung" installieren - kein
Wasser auf montierte Elektrogeräte
strömen lassen!!
Montage der O
-Sonde und des
2
Abgasfühlers
- Abgasfühler am Abgasstutzen
montieren und Stecker an der
entsprechenden Position an der
Steckerleiste anstecken
(siehe Nummer der Steckerbe-
zeichnung).
- Schutzrohr mit vormontierter
0
-Sonde in die Muffe (21) am
2
Abgasstutzen einschrauben
(Gewinde am Schutzrohr ist
bereits mit Teflondichtungsband
umwickelt) und Stecker an der
entsprechenden Position an der
Steckerleiste anstecken
(siehe Nummer der Stecker-
bezeichnung).
