Identifizieren der Sicherungen

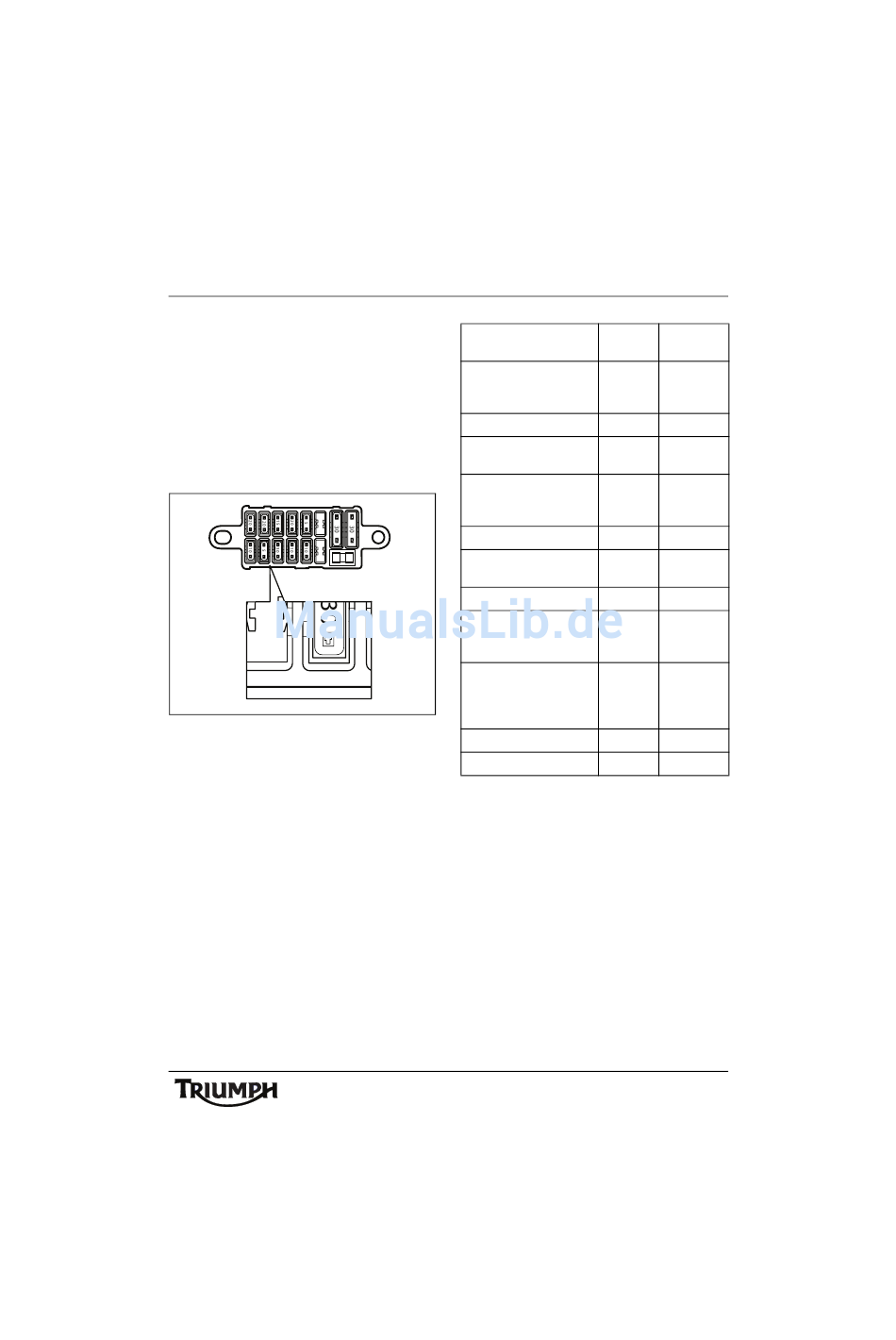

Die Sicherungen sind wie nachfolgend
gezeigt an einer neben jeder Sicherung im
Sicherungskastengehäuse
Nummer zu erkennen. Diese Nummern
entsprechen denen in der nachstehenden
Tabelle. Sicherungen ohne Nummer sind
Ersatzsicherungen, die ersetzt werden sollten,
wenn sie verwendet werden.
11
6 7 8 9 10
2 3
1 4 5
2
1
Identifizieren der Sicherungen
Wartung und Einstellungen
Abgesicherter
Stromkreis
Instrumente,
eingeprägten
Kraftstoffpumpenrelais,
EMS-Relais, Starterrelais
Zündschalter
Blinker, Bremslicht,
Hupe
Alarmanlage,
Diagnoseanschluss,
Instrumente
Leer
Motormanagement-
System
Kühlerventilator
Abblend- und Fernlicht,
Anlasser-
Magnetschalter
Rückleuchte,
Kennzeichen-
beleuchtung,
Begrenzungslicht
Leer
Hauptsicherung
Position Stärke
(Ampere)
1 5
2 30
3 10
4 10
5 -
6 20
7 15
8 20
9 5
10 -
11 30
