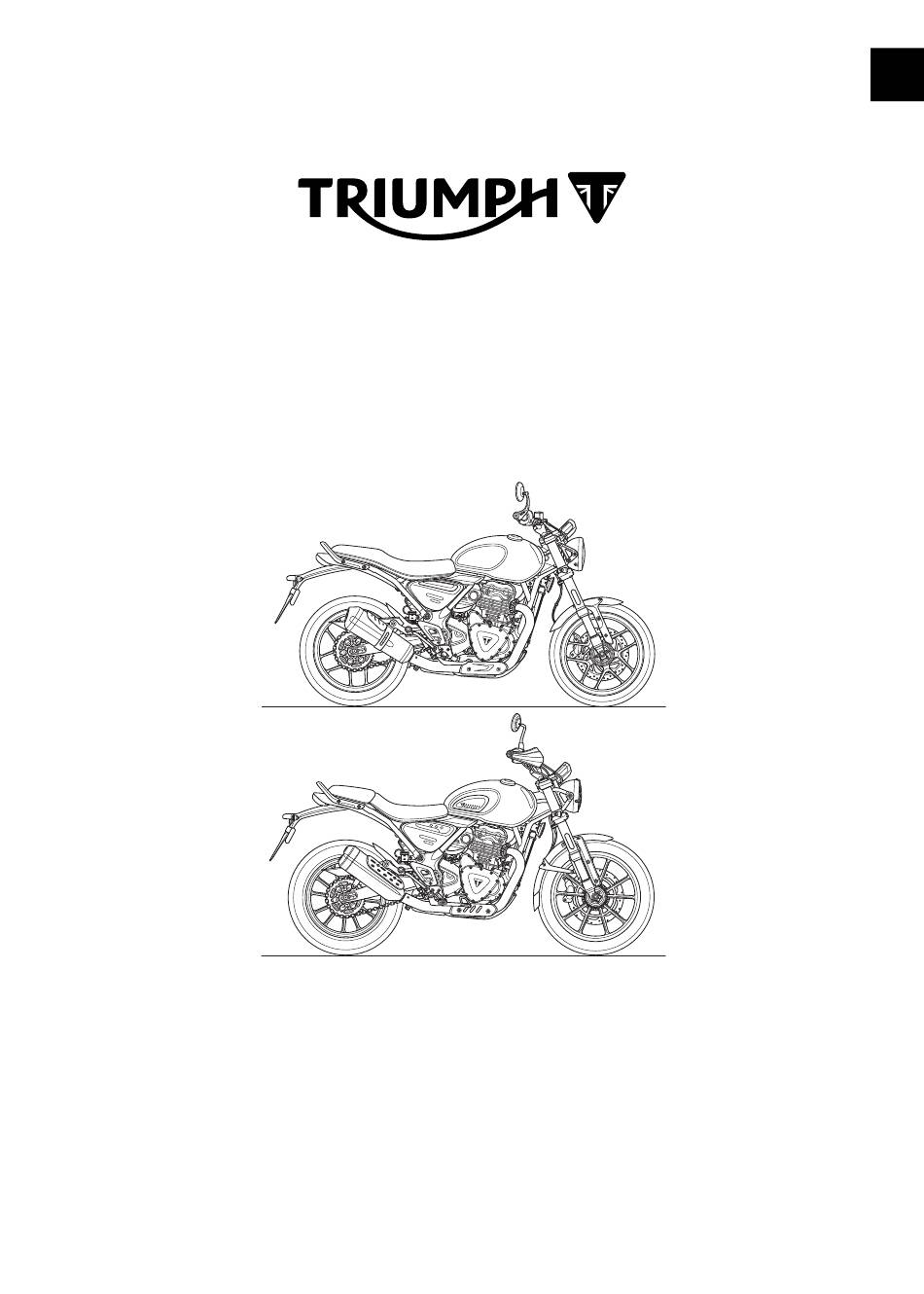

BENUTZERHANDBUCH
01
Speed 400 und Scrambler 400 X
Dieses Handbuch enthält Informationen über die Motorräder Triumph Speed 400 und Scrambler 400 X. Bewahren
Sie dieses Benutzerhandbuch stets zusammen mit dem Motorrad auf und schlagen Sie darin nach, wann immer Sie
Informationen benötigen.
Die in dieser Publikation enthaltenen Angaben basieren auf den neuesten, zum Zeitpunkt der Veröffentlichung
verfügbaren Informationen. Triumph behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen
vorzunehmen, ohne dass dem Unternehmen daraus Verpflichtungen entstehen.
Jede Wiedergabe, ob ganz oder in Teilen, ist ohne schriftliche Genehmigung von Triumph Motorcycles Limited
untersagt.
© Copyright 09.2023 Triumph Motorcycles Limited, Hinckley, Leicestershire, England.
Veröffentlichung Nummer 3850291-DE Ausgabe 1
