Identifizieren Der Sicherungen - Triumph Sprint ST Handbuch

Wartung und Einstellungen
Warnung
Ersetzen Sie durchgebrannte Sicherungen
stets mit neuen Sicherungen der richtigen
Stärke (gemäß Angaben
Sicherungskastendeckel) und verwenden
Sie niemals stärkere Sicherungen. Die
Verwendung einer falschen Sicherung
kann zu einer elektrischen Störung und in
der Folge zu Schäden am Motorrad, zum
Verlust der Kontrolle über das Motorrad
und zu einem Unfall führen.

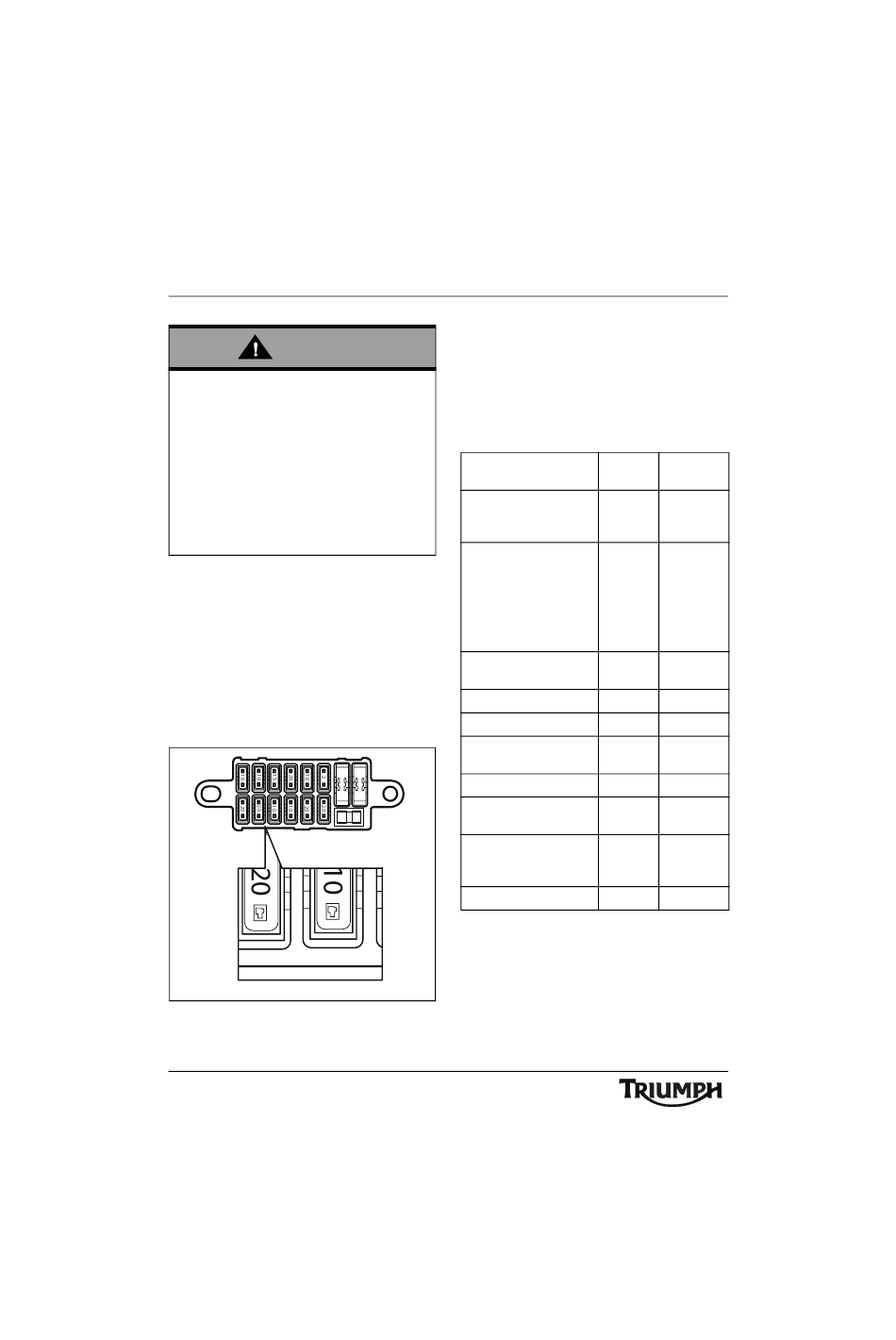

Identifizieren der Sicherungen

Die Sicherungen sind wie nachfolgend
gezeigt an einer neben jeder Sicherung im
Sicherungskastengehäuse
Nummer zu erkennen. Diese Nummern
entsprechen denen in der nachstehenden
Tabelle. Sicherungen ohne Nummer sind
Ersatzsicherungen, die ersetzt werden sollten,
wenn sie verwendet werden.
6 7 8 9 10
1 2 3 4 5
2
1
Identifizieren der Sicherungen
106
Das Durchbrennen einer Sicherung wird
dadurch angezeigt, dass sämtliche von dieser
Sicherung geschützten Systeme ausfallen.
Verwenden Sie bei der Suche nach einer
durchgebrannten
folgende Tabelle, um festzustellen, um
auf dem
welche Sicherung es sich handelt.
Abgesicherter
Stromkreis
Anlasser-
Magnetschalter,
Abblend- und Fernlicht
Zündschalter-
Hauptanschluss,
Rückleuchte,
Kennzeichen-
beleuchtung,
Seitenbeleuchtung,
eingeprägten
Kraftstoffpumpe
Blinker, Bremslicht,
Hupe
Nur ABS-Modelle
Nur ABS-Modelle
Zubehörsteckdose,
Griffheizung
11
Kühlerventilator
Motormanagement-
System
Alarmanlage,
Diagnoseanschluss,
Instrumente
GPS
Sicherung die nach-
Position Stärke
(Ampere)
1 20
2 10
3 10
4 20
5 20
6 10
7 15
8 10
9 10
10 2
