Leitungsverlegung | Externer Raumtemperaturfühler, Eingänge zur Verarbeitung ext. Kontakte

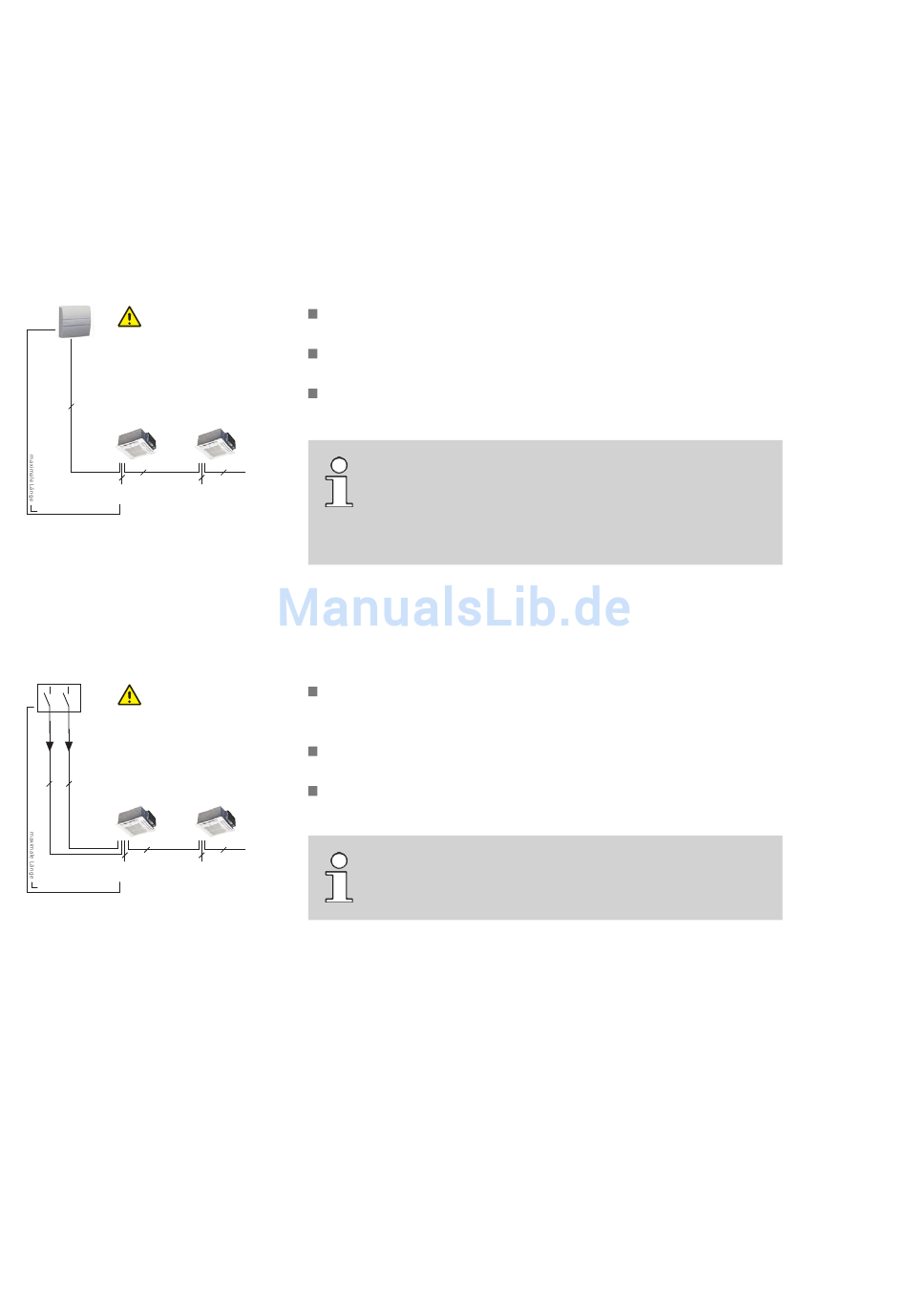

6.5 Externer Raumtemperaturfühler
** Abgeschirmte, paarig
verseilte Leitungen,
z.B. CAT5 (AWG23),
mindestens gleich-
wertig, getrennt von
Starkstromleitungen
verlegen.
2**
Führungs- Folgeger.
gerät
#1
2**
3
Netz
230V/50 Hz
Bus-Verbindung: 30 m
6.6 Eingänge zur Verarbeitung ext. Kontakte
(z.B. Fensterkontakt, Kartenleser, etc.)
** Abgeschirmte, paarig
verseilte Leitungen,
z.B. CAT5 (AWG23),
mindestens gleich-
wertig, getrennt von
Starkstromleitungen
verlegen.
2** 2**
Führungs- Folgeger.
gerät
#1
2**
3
Netz
230V/50 Hz
Bus-Verbindung: 30 m
Alle KaCool-Führungsgeräte verfügen über einen analogen Eingang zum
Anschluss eines externen Raumtemperaturfühlers.
Schließen Sie die Leitungen gemäß Schaltplan an und konfigurieren Sie
die Funktionen mittels Dip-Schalter oder KaController.
Die Leitungslänge zwischen dem Führungsgerät und dem Raumtempera-
turfühler darf max. 30 m betragen.
#2
2**
3
Netz
230V/50 Hz
Alle KaCool-Führungsgeräte verfügen über Multifunktionseingänge, die
bei der Inbetriebnahme mit verschiedenen Funktionen belegt werden
können.
Schließen Sie die Leitungen gemäß Schaltplan an und konfigurieren Sie
die Funktionen mittels KaController.
Die Leitungslänge zwischen dem Führungsgerät und den externen
potentialfreien Kontakten darf max. 30 m betragen.
#2
2**
3
Netz
230V/50 Hz
Kampmann Montage- und Installationsanleitung – KaControl für KaCool
An den Folgegeräten ist der Anschluss eines externen
Raumtemperatur fühlers nicht möglich.
Bei Verwendung eines externen Raumtemperaturfühlers an
einem Führungsgerät ist der DIP-Schalter Nr. 6 entsprechend
Abschnitt 10 einzustellen.
An den Folgegeräten können keine externen Kontakte (z.B.
Fensterkontakt, Kartenleser, etc.) angeschlossen werden.
