Leitungsverlegung | Allgemeine Hinweise
6

Leitungsverlegung

6.1 Allgemeine Hinweise

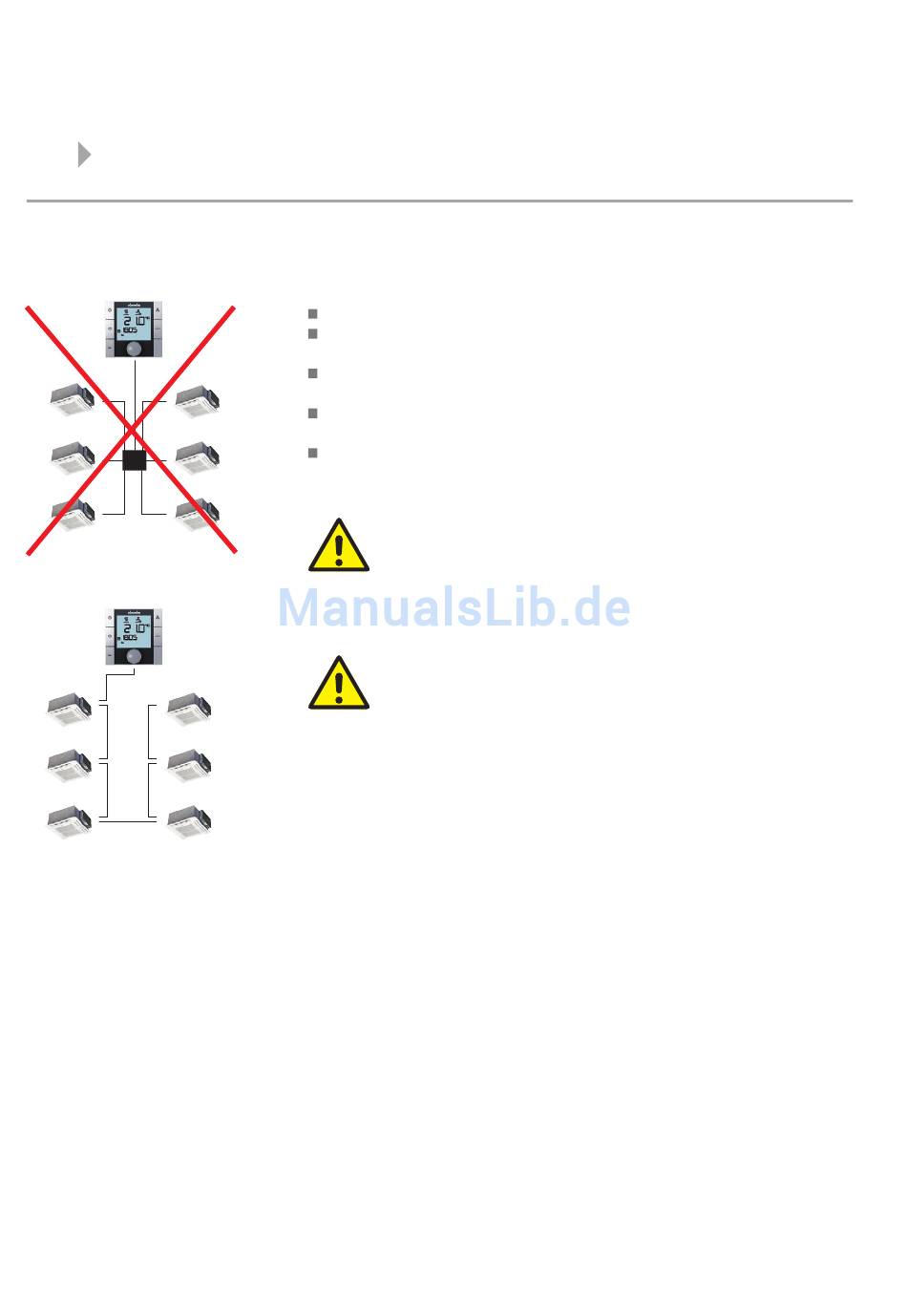

Falsch!
Sternförmige Verlegung der Bus-Leitungen.
Richtig!
Linienförmige Verlegung der Bus-Leitungen.
Alle Kleinspannungsleitungen sind auf kürzestem Wege zu verlegen.
Eine räumliche Trennung von Kleinspannungs- und Starkstromleitung ist,
z.B. durch metallische Trennstege auf Kabelbühnen, zu gewährleisten.
Als Kleinspannungs- und Bus-Leitungen sind ausschließlich abgeschirmte
Leitungen zu verwenden.
Alle Bus-Leitungen müssen linienförmig verlegt werden. Eine stern-
förmige Verdrahtung ist nicht zulässig (Bild links).
Der KaController wird über eine Bus-Verbindung an die jeweilige Steuer-
platine des KaCool angeschlossen.
Als Bus-Leitungen sind abgeschirmte, paarig verseilte Leitungen zu verwen-
den, z.B. CAT5 (AWG23), mindestens gleichwertig oder höher.
Bei der Verlegung der Bus-Leitungen ist die Bildung von Sternpunkten, z.B.
in Abzweigdosen, zu vermeiden. Die Leitungen sind an den Geräten
(KaCool) durchzuschleifen!
