Protezione da sporco / imbrattamento da olio

Per proteggere il sistema di regolazione della pressione del
gas in modo sicuro da sporco / imbrattamento da olio è ne-
cessario installare un filtro gas Truma a monte di ogni ingres-
so del sistema di regolazione della pressione del gas. Le istru-
zioni di montaggio e per l'uso sono allegate al filtro gas.

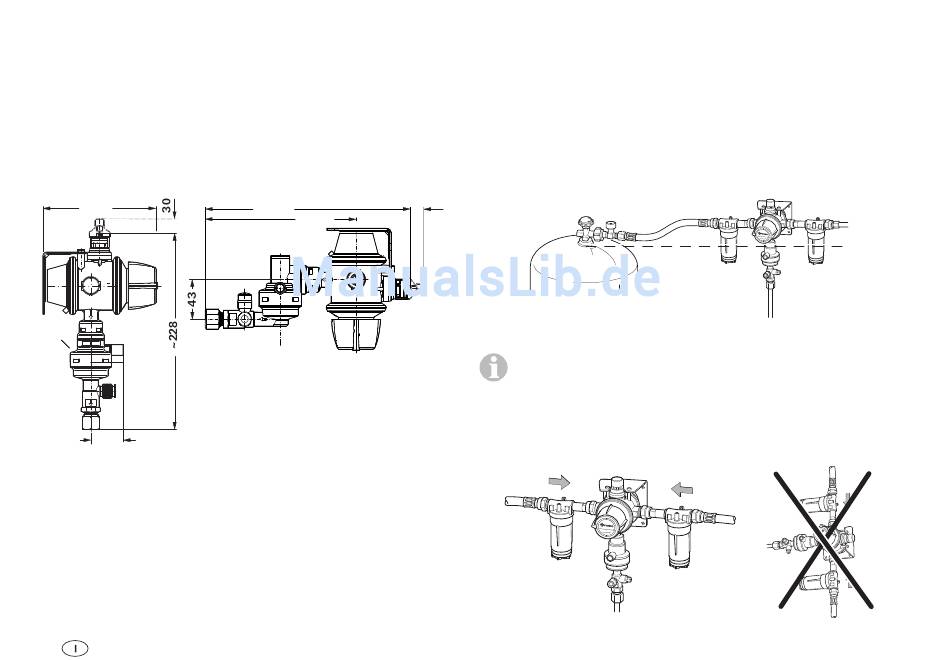

Dimensioni di montaggio

~131
A A
37.5
Fig. 3 Tutte le dimensioni sono espresse in mm. Figura non in
scala.
42
30
~231
~170
A A
Montaggio e collegamento del
DuoControl CS
Montare DuoControl CS in modo che i collegamenti dei tubi
flessibili ad alta pressione si trovino il più in alto possibile, co-
me minimo al di sopra del livello della valvola della bombola
(linea tratteggiata).
I tubi flessibili ad alta pressione devono essere sempre posati
in direzione discendente rispetto alla valvola della bombola.
Fig. 4
Il montaggio al di sopra delle valvole delle bombole ostaco-
la il passaggio del gas allo stato liquido nel sistema di rego-
lazione della pressione del gas, soprattutto durante la marcia.
DuoControl CS deve essere montato in modo tale che gli
attacchi dei tubi flessibili ad alta pressione siano disposti in
orizzontale.
Fig. 5
