Anschlüsse Idplus 902/961 - Eliwell IDPlus 902 Bedienungsanleitung

IDPlus 902
Versorgung
2 3 4 5 6 7
N
L
IDPlus 902
Versorgung
3 4 5 6 7
N
L
IDPlus 902: KLEMMEN
OUT1 Relais OUT1
Versorgung 6-7: Modelle 12V~/ oder 3-4: Modelle 230V~
N-L Versorgung 230V~
10-9 Fühler Pb1
10-11 Digitaleingang 1/ Fühler Pb3
TTL TTL-Eingang

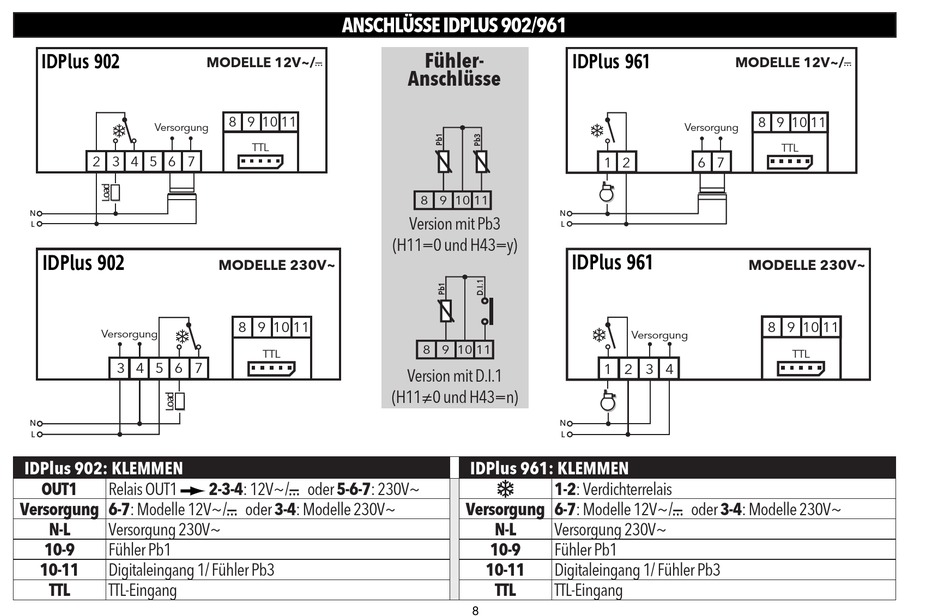

ANSCHLÜSSE IDPLUS 902/961
MODELLE 12V~/c
8 9 10 11
TTL
MODELLE 230V~
8 9 10 11
TTL
2-3-4: 12V~/ oder 5-6-7: 230V~
Fühler-
Anschlüsse
8 9 10 11
N
Version mit Pb3
L
(H11=0 und H43=y)
8 9 10 11
Version mit D.I.1
(H11≠0 und H43=n)
N
L
IDPlus 961: KLEMMEN
1-2: Verdichterrelais
Versorgung 6-7: Modelle 12V~/ oder 3-4: Modelle 230V~
N-L Versorgung 230V~
10-9 Fühler Pb1
10-11 Digitaleingang 1/ Fühler Pb3
TTL TTL-Eingang
8
IDPlus 961
MODELLE 12V~/c
Versorgung
1 2 6 7
IDPlus 961
MODELLE 230V~
Versorgung
1 2 3 4
8 9 10 11
TTL
8 9 10 11
TTL
