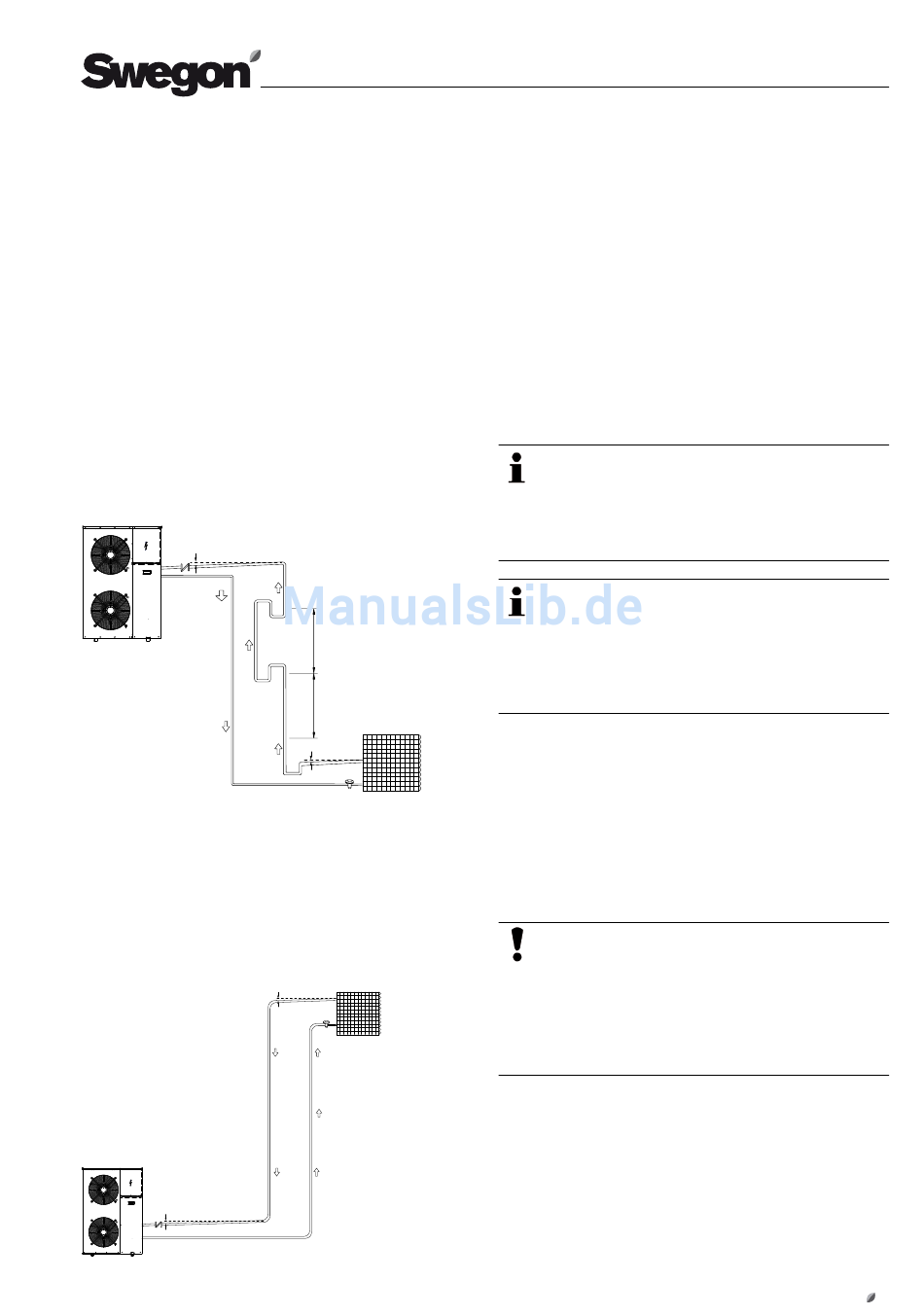

6.8.1.3 Anwendungsbeispiel: Externer Verdampfer
ist tiefer montiert als die Geräteeinheit
a)
An der Saugleitung sofort nach dem
Verdampfer einen Siphon zur Sammlung des
Kältemittelöls schaffen, um den Rücktransport
des dort gesammelten Öls zum Verdichter zu
gewährleisten. Ohne diese Maßnahmen wird
dem Verdichter nicht reparabler Schaden zufügt.
b)
In den senkrechten, aufsteigenden Abschnitten
müssen mindestens alle 5 Meter Siphons vor-
handen sein, um die Rückführung des Öls zum
Verdichter zu erleichtern.
c)
In den waagrechten Abschnitten der Kältemittel-
leitung ist ein Gefälle von mindestens 1 % vor-
zusehen, um das Ablaufen des Öls in korrekter
Durchflussrichtung zu erleichtern.
1 %
6.8.1.4 Anwendungsbeispiel: Externer Verdampfer
ist höher montiert als die Geräteeinheit
In diesem Fall sind keine besonderen Vorsichtsmaßnahmen
zu ergreifen. In den waagrechten Abschnitten sollte ein
Gefälle von mindestens 1% in Bewegungsrichtung des
Kältemittelgases vorgesehen werden, um den Rücklauf des
Öls zu fördern.
1 %
≈ 5 m
≈ 5 m
1 %
1 %
6.8.2 Anschlüsse für Version „LE/HP" (externer Ver-
dampfer/Verflüssiger)
6.6.2.1 Kältemittelanschlüsse
Die Geräteversionen „LE/HP" sind mittels Kältemittel-
leitungen an den externen Verdampfer/Verflüssiger an-
zuschließen.
6.8.2.2 Rohrleitungsverlauf und maximale Rohrlei-
tungslänge
Rohrleitungslängen müssen so kurz wie möglich sein,
um die Druckverluste einzuschränken und die im Rohr-
leitungssystem vorhandene Kältemittelmenge so gering
wie möglich zu halten.
Hinweis!
Die maximalen Rohrleitungslängen der vorhergehenden
Tabelle dürfen nicht überschritten werden.
Hinweis!
Zur Realisierung der Kältemittelrohrleitungsplanung und
bei Fragen und Informationen diesbezüglich wenden Sie
sich bitte an unser Unternehmen.
Während des Heizbetriebes fungiert der externe Verdampfer
als Verflüssiger. Zusätzlich zu den Ausführungen
der Anwendungsbeispiele für externen Verdampfer,
die auch bei dieser Gerätevariante Anwendung
finden, ist es zwingend erforderlich, bei senkrechten
Leitungsabschnitten in denen das Kältemittel gasförmig
vorliegt, ebenfalls Siphons einzubauen.
Warnung!
Da der in die Geräteeinheit eingebaute Kältemitteltrock-
ner nur im Kühlbetrieb mit Kältemittel durchströmt wird,
ist das erste Hochlaufen der Einheit nur im Kühlbetrieb
durchzuführen!
53
