Lieferung
RS422-Erweiterungsklemme
3.
Lieferung
3.1
Lieferumfang, Auspacken
Zum Lieferumfang gehört:
- 1 RS422-Erweiterungsklemme
- 1 Montageanleitung
- 1 Federklemmleiste
Nehmen Sie die Teile des Messsystems vorsichtig aus der Verpackung und trans-
portieren Sie sie so weiter, dass keine Beschädigungen auftreten können.
Prüfen Sie nach dem Auspacken sofort auf Vollständigkeit und Transportschäden.
Wenden Sie sich bei Schäden oder Unvollständigkeit sofort an den Hersteller oder
Lieferanten.
3.2
Lagerung
Lagertemperatur:
-20 ... +70 °C
Luftfeuchtigkeit:
95 % (keine Betauung)
4.
Montage und Installation
i
Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung. Die
Installation der RS422-Erweiterungsklemme hat im ausgeschalteten Zustand zu
erfolgen.
4.1
Montage
Befestigen Sie die RS422-Erweiterungsklemme auf einer Hutschiene, Typ TS35.
Beachten Sie die minimalen Biegeradien der Anschlusskabel.
24
26,6
Beckhoff-Klemmengehäuse KM1002

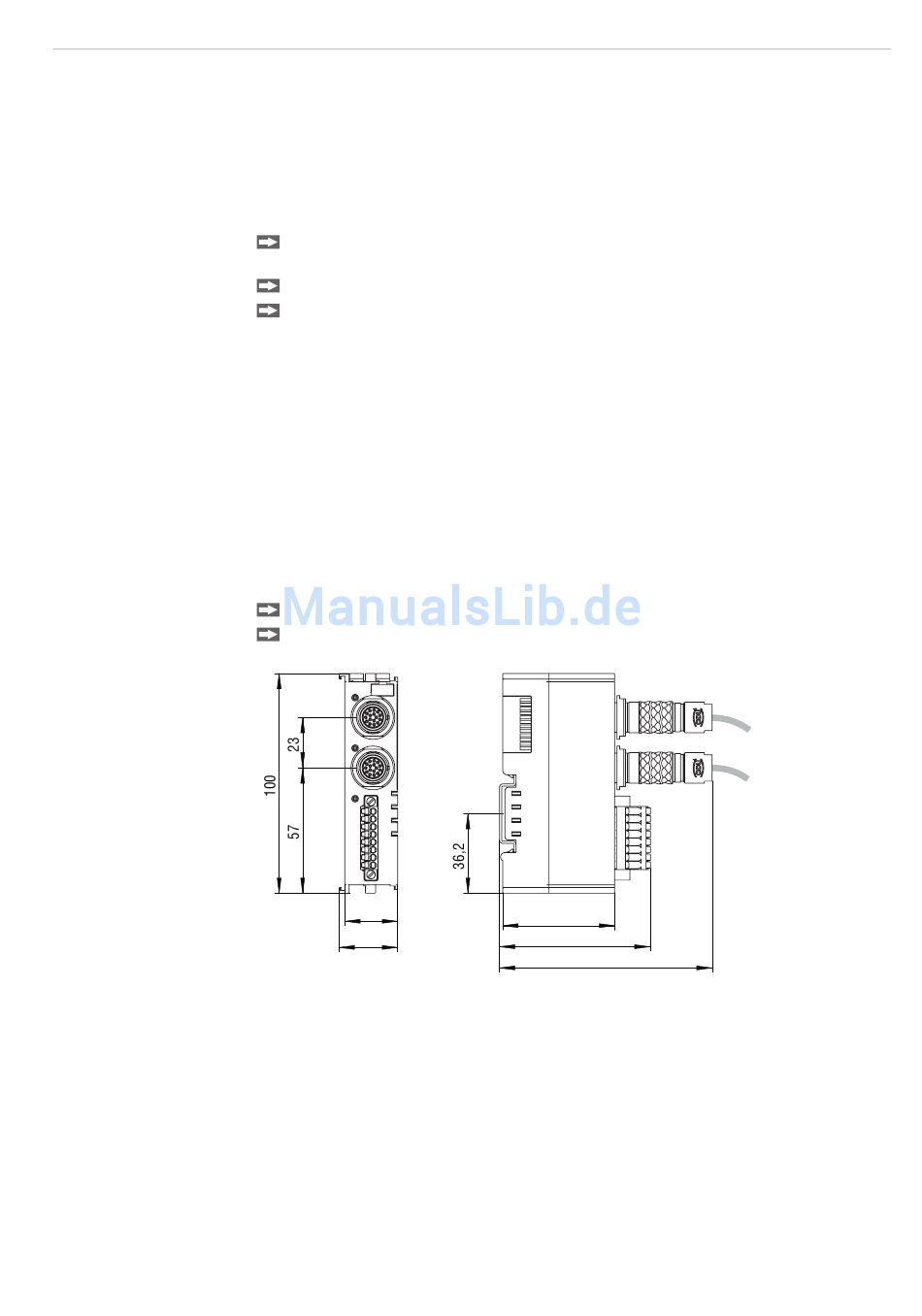

Abb. 1 Maßzeichnung RS422-Erweiterungsklemme, Maße in mm
4.2
Installation
Stellen Sie sicher, dass die einzelnen Bausteine sicher in der Hutschiene eingerastet
sind. Der Bus muss mit der Bus-Endklemme abgeschlossen werden.
i
Schließen Sie die Sensoren/Systeme nur im spannungslosen Zustand der RS422-
Erweiterungsklemme an.
Die angeschlossenen Sensoren/Systeme an der RS422-Erweiterungsklemme werden
über die Feld-Versorgung gespeist.
- 1 CD-ROM mit Betriebsanleitung
für Hut-
schienen-
montage
50,9
68,5
97
Freiraum
für Kabel
erforderlich
