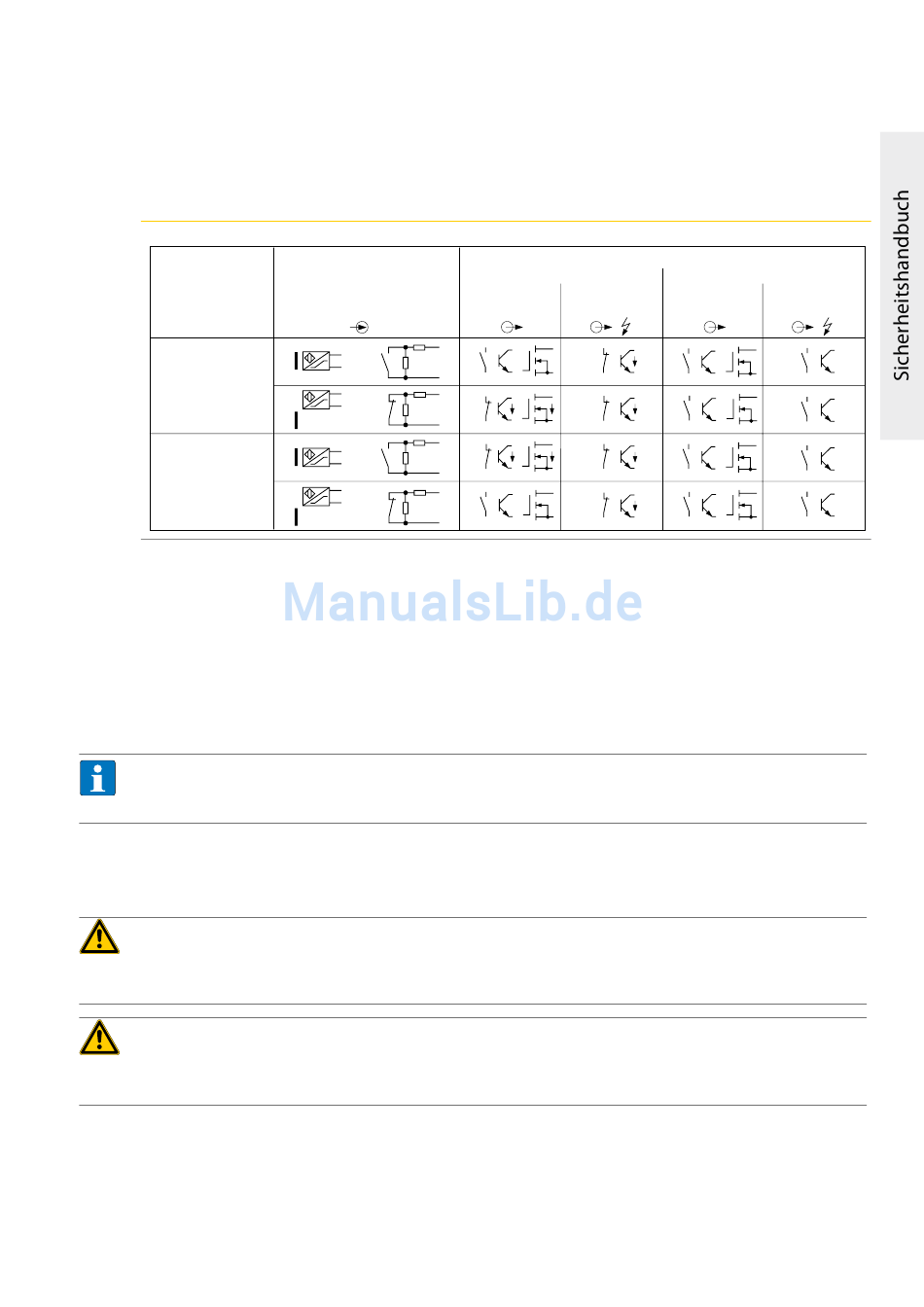

In der folgenden Funktionstabelle sind die verschiedenen Eingangszustände mit den entsprechenden Ausgangs-
zuständen aufgeführt. Zu beachten ist, dass in der Regel das Schaltverhalten von induktiven Sensoren nach
EN 60947-5-6 (NAMUR) dem von mechanischen Öffner-Kontakten entspricht. Das Schaltverhalten von kapazitiven
und magnet-induktiven Sensoren entspricht dem von Schließer-Kontakten.
Wirkungsrichtung
Function mode
Sens d'action
Arbeitsstromverhalten
load current mode (N.O.)
fonction travail
NO
Ruhestromverhalten
no load current mode (N.C.)
fonction repos
NC
Abb. 13: Funktionstabelle
6

Betrieb, Instandhaltung und Reparatur

Die Angaben gelten für die Betriebsbedingungen in einem industriellen Umfeld gemäß IEC 606541-1 Class C (ge-
schützte Lage) mit einer Umgebungstemperatur von 40 °C über einen langen Zeitraum.
6.1
Störungen beseitigen
Die Behebung von Störungen ist in der Betriebsanleitung des jeweiligen Gerätes beschrieben.
HInWEIS
Der Anwender muss sämtliche Störungen am Gerät, die bei Einsatz des Gerätes in sicherheitstechnischen Anwen-
dungen auftreten, umgehend an TURCK melden.
6.2

Instand halten

Der ordnungsgemäße Zustand der Verbindungen und Kabel muss regelmäßig überprüft werden.
Die Geräte sind wartungsfrei, bei Bedarf trocken reinigen.
GEfaHR
Fehlfunktion durch leitende Medien oder statische Aufladung
Lebensgefahr durch Ausfall der Sicherheitsfunktion!
Verwenden Sie bei der Reinigung keine flüssigen Medien oder statisch aufladenden Reinigungsmittel.
GEfaHR
Unbeabsichtigtes Verstellen der Parameter
Lebensgefahr durch Ausfall der Sicherheitsfunktion!
Führen Sie nach jeder Reinigung einen Funktionstest durch.
more@turck.com • www.turck.com • 2015/04
Eingang/input/entrée
Induktiver Sensor
mechanischer Kontakt
inductive sensor
dry contact
détecteur inductif
contact mécanique
EN 60947-5-6
R1 = 1...2,2 kΩ (> ¼ W)
NAMUR
R2 = 10...22 kΩ (> ¼ W)
R1
R2
R1
R2
R1
R2
R1
R2
Betrieb, Instandhaltung und Reparatur
Ausgang/output/sortie
kein Fehler/normal/sans défaut
IM1-121Ex-...
Schaltausgang
Störmeldeausgang
switching output
alarm output
sortie de commutation
sortie de sig. de défaut
1
0
1
1
1
1
1
0
mit Fehler/short or wire-break/avec défaut
IM1-121Ex-...
Schaltausgang
Störmeldeausgang
switching output
alarm output
sortie de commutation
sortie de sig. de défaut
0
0
0
0
0
0
0
0
