Rauchgasteil
Wandanschluss-Kit 60/100 (C13x)
Wandanschluss-Kit 80/125 (C13x)
Dachanschluss-Kit 60/100 (C33x)
Dachanschluss-Kit 80/125 (C33x)
Verzweigung 60/100 mit Messpunkt
90-Grad-Kniestück 60/100 mit Messpunkt
90-Grad-Kniestück 60/100
90-Grad-Kniestück 80/125
45-Grad-Kniestück 60/100
45-Grad-Kniestück 80/125
30-Grad-Kniestück 60/100
30-Grad-Kniestück 80/125
Verlängerungskanal 60/100
Verlängerungskanal 80/125
Ziegeldach-Auslasssatz 60/100
Ziegeldach-Auslasssatz 80/125
Flachdach-Auslasssatz
Wandhalterung
60/100-auf-80/125-Adapter
T-Stück flex. Kesselanschluss-
Satz
Flex. + Stütz-Kniestück
Kaminanschluss
Dachabschlusssatz 80 mm
90-Grad-Kniestück 80 mm
45-Grad-Kniestück 80 mm
Verlängerungskanal 80 mm
60/100-auf-80/80-Adapter
Lufteinlass 80 mm (C53-Satz)
Lufteinlass 80 mm (C83-Satz)
Flex. Kit PP DN.80 (C93-Satz)
Flex. Kit PP DN.60/80 (C93-Satz)
Verlängerung flex. PP 80 mm
R2CND028+035A4AA + R2TND028+035A4AA
Wandmontierter Brennwertkessel
3P469346-6E – 2017.07
Bestellcode
DRWTER60100AA
EKFGW6359
EKFGP6837
EKFGP6864
EKFGP4667
DRMEEA60100BA
EKFGP4660
EKFGP4810
EKFGP4661
EKFGP4811
EKFGP4664
EKFGP4814
500 mm
EKFGP4651
1000 mm
EKFGP4652
500 mm
EKFGP4801
1000 mm
EKFGP4802
18°/22°
EKFGS0518
23°/27°
EKFGS0519
25°/45°
EKFGP7910
43°/47°
EKFGS0523
48°/52°
EKFGS0524
53°/57
EKFGS0525
18°/22°
EKFGT6300
23°/27°
EKFGT6301
25°/45°
EKFGP7909
43°/47°
EKFGT6305
48°/52°
EKFGT6306
53°/57°
EKFGT6307
60/100
EKFGP6940
80/125
EKFGW5333
DN.100
EKFGP4631
DN.125
EKFGP4481
DRDECO80125BA
100 mm
EKFGP6368
130 mm
EKFGP6215
60/100
EKFGP6354
60/130
EKFGS0257
60/100
EKFGP4678
80/125
EKFGS4828
EKFGP6864
EKFGW4085
EKFGW4086
500 mm
EKFGW4001
1000 mm
EKFGW4002
2000 mm
EKFGW4004
DRDECOP8080BA
EKFGV1102
EKFGV1101
EKFGP2520
EKFGP1856
10 m
EKFGP6340
15 m
EKFGP6344
25 m
EKFGP6341
50 m
EKFGP6342
Rauchgasteil
Anschluss flex.-flex. PP 80
Distanzstück PP 80 auf 100 mm
90-Grad-Kniestück 60 mm
45-Grad-Kniestück 60 mm
Verlängerungskanal 60 mm
B33 Rauchgassatz
4.9
So befüllen Sie das System mit
Wasser
ACHTUNG
Die Wasserbefüllung muss erfolgen, während sich der
Kessel im Standbymodus befindet.

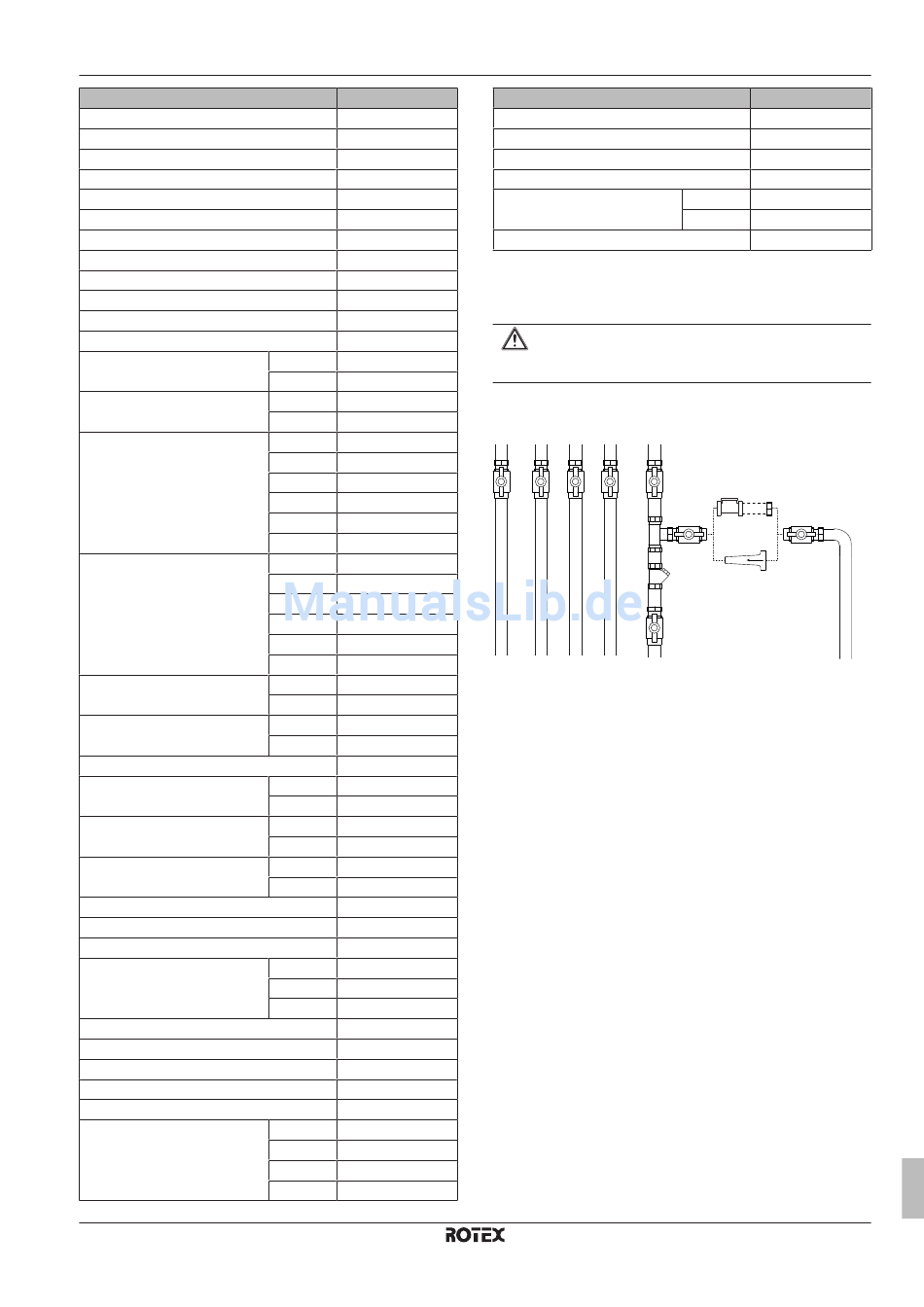

Methode 1
(Für Modelle R2TND028A4AA und R2TND035A4AA)
F
E
D
B
A
1
2
3
4
6
a
Verwenden Sie einen Trennschalter oder ein
Doppelrückschlagventil entsprechend den lokalen
Vorschriften.
Nachdem alle Systemanschlüsse mit Sorgfalt hergestellt wurden,
führen Sie die folgenden Schritte durch:
1 Schließen Sie das Gerät an die Hauptstromversorgung an.
Durch den niedrigen Druck wird der Fehlercode "Err HJ-09" in
der Bedieneinheit angezeigt und die Statusanzeige leuchtet rot.
2 Öffnen Sie alle Heizkörperventile.
3 Setzen Sie alle Absperrventile in die geschlossene Position.
4 Schließen Sie ein Frischwasserversorgungsrohr an Ventil 5 an.
5 Öffnen Sie die Ventile 1, 2, 3, 4, 5, 6.
6 Drehen Sie langsam das Ventil 7 in die geöffnete Position, bis
der Druck einen Wert um 0,8 Bar für Systemhöhen bis zu
6 Metern erreicht hat. Bei größeren Systemhöhen schlagen Sie
unter
"4.5 Anforderungen Zentralheizungssystem" auf Seite 10
nach, um den Fülldruck zu bestimmen. Der Füllvorgang sollte
langsam erfolgen. Wenn der Druck 0,8 Bar übersteigt, erlischt
der Fehlercode und die Statusanzeige leuchtet blau. Drehen
Sie das Ventil 7 zu.
7 Drehen Sie das Ventil 5 zu. Entfernen Sie die Einfüllleitung,
wenn dies aufgrund der lokalen Vorschriften erforderlich ist.
8 Überprüfen Sie den Zentralheizungskreislauf, insbesondere die
Anschlussstücke des Kreislaufs, auf Undichtigkeiten.
9 Stellen Sie sicher, dass die automatischen Entlüftungsventile
an der Pumpe und am Wärmetauscher geöffnet sind. Entlüften
Sie die Installation über die manuellen Entlüftungsschrauben an
den Heizkörpern. Stellen Sie sicher, dass die Schrauben nach
dem Entlüften wieder festgezogen werden.
10 Wenn der Druck nach dem Entlüften unter 0,8 Bar fällt, füllen
Sie Wasser nach, bis der Druck wieder 0,8 Bar erreicht.
4 Installation
Bestellcode
EKFGP6324
EKFGP6333
DR90ELBOW60AA
DR45ELBOW60AA
500 mm
DREXDUC0500AA
1000 mm
DREXDUC1000AA
DRB33FLUKITAA
7
5
a
Installationsanleitung
23
