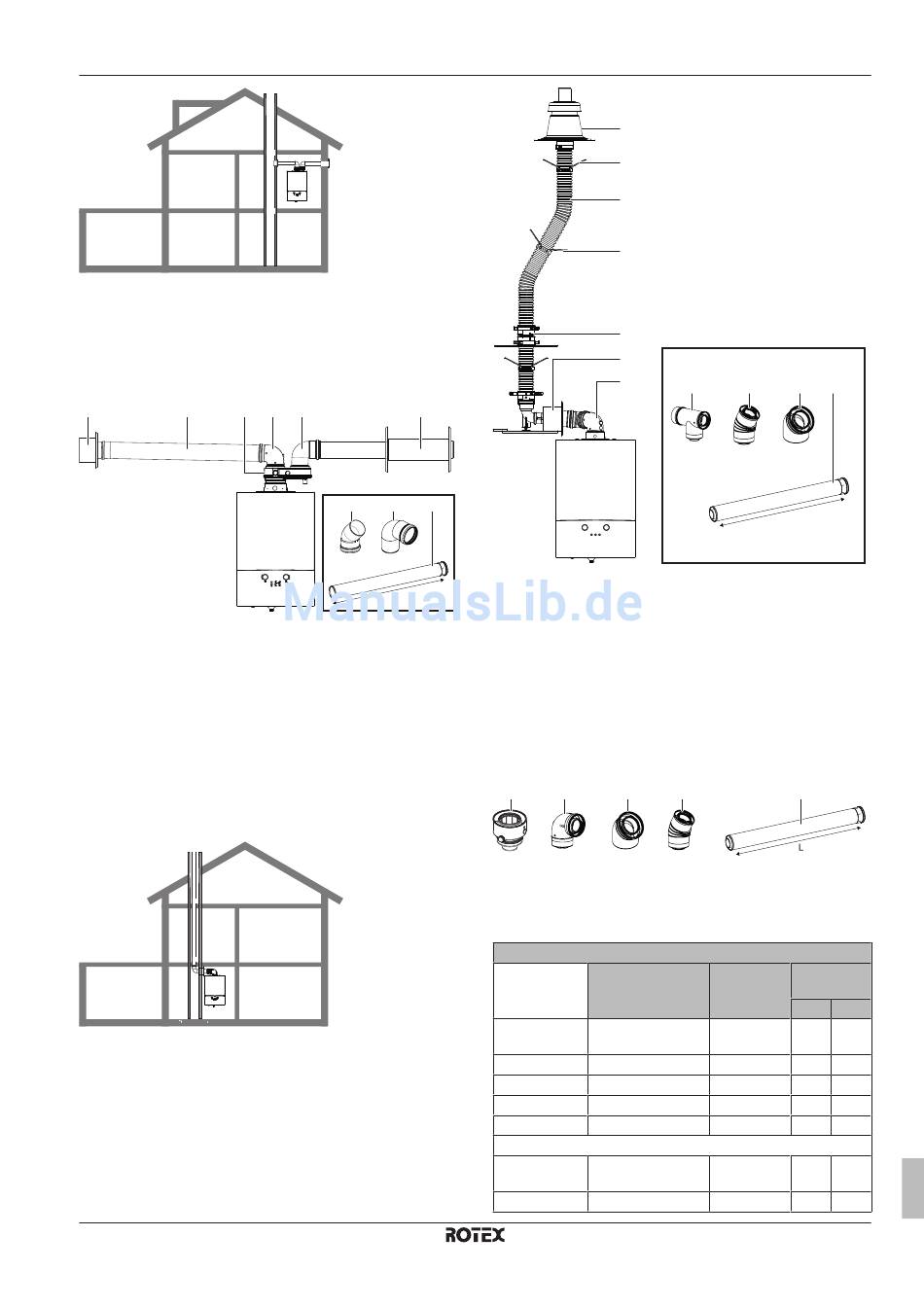

Der mehrfach bediente Kamin ist ein System, das Teil des
Gebäudes ist und eine separate CE-Kennzeichnung aufweist. Die
Verbindung zwischen dem Kessel und dem Schacht und die
Verbindung zwischen dem Kessel und dem Lufteinlasssystem muss
von ROTEX beschafft werden.
Bei Geräten vom Typ C83x ist kein Kondensatfluss in das Gerät
zulässig.
a
b
c
a
Wandplatte
b
Verlängerung 80 mm
c
60/100-auf-80/80-Adapter
d
90-Grad-Kniestück 80 mm
e
Lufteinlass 80 mm
Optional:
f
45-Grad-Kniestück 80 mm
g
90-Grad-Kniestück 80 mm
h
Verlängerung 80 mm
L = 500-1000-2000 mm
Typ C93x
Der Kessel zieht Verbrennungsluft über den Ringspalt im Schacht
(Kamin) von außen und stößt das Rauchgas über das Rauchgasrohr
über dem Dach aus.
R2CND028+035A4AA + R2TND028+035A4AA
Wandmontierter Brennwertkessel
3P469346-6E – 2017.07
d
d
e
f
g
h
L
a
b
c
b
d
e
f
a
Flex. Kit PP Dn 60-80 oder Dn 80
b
Distanzstück
c
Verlängerung flex. PP 80 mm
d
Anschluss flex.-flex. PP 80 mm
e
Kaminanschluss 60/100 oder 80/125
f
90-Grad-Kniestück 60/100
Optional:
g
Verzweigung 60/100 mit Messpunkt
h
30-Grad-Kniestück 60/100
i
45-Grad-Kniestück 60/100
j
Verlängerung 80/125
L = 500-1000 mm
Statt 60/100 können 80/125-Rauchkanäle am Auslass des Kessels
verwendet werden. In diesem Fall werden die unten aufgeführten
Teile verwendet:
a
b
c
a
60/100-auf-80/125-Adapter
b
90-Grad-Kniestück 80/125
c
45-Grad-Kniestück 80/125
d
30-Grad-Kniestück 80/125
e
Verlängerung 80/125
L = 500-1000 mm
Zulässige Abzugslänge für C93x
Schaft
60/100
kreisrund und glatt
Konzentrisch
DN 60 flex.
kreisrund und rau
DN 60 flex.
kreisrund und rau
DN 60 flex.
quadratisch und rau
DN 60 flex.
quadratisch und rau
80/125
kreisrund und glatt
Konzentrisch
DN 80 flex.
kreisrund und rau
4 Installation
g
h
i
j
L
d
e
Parameter
Kaminquers
C3
chnitt
"3"
"5"
100
8,0
21
106
3,7
9,8
100
2,7
7,0
95
3,8
9,9
90
2,8
7,4
124
34
100
140
18,2
53,5
Installationsanleitung
21
