Zulässige Abzugslänge für C33x
Konzentrisch 80/125 mm
Äquivalentlänge der Optionen
90-Grad-Kniestück 60/100 mm
45-Grad-Kniestück 60/100 mm
30-Grad-Kniestück 60/100 mm
90-Grad-Kniestück 80/125 mm
45-Grad-Kniestück 80/125 mm
30-Grad-Kniestück 80/125 mm
Die vertikale 60/100-Abzugslänge kann bis auf 20,7 Meter gesteigert
werden, indem der Parameter C3 über die Bedieneinheit auf 5
angepasst wird. Beachten
Instandhaltungsanweisungen.
Die vertikale 80/125-Abzugslänge kann bis auf 99 Meter gesteigert
werden, indem der Parameter C3 über die Bedieneinheit auf 5
angepasst wird. Beachten
Instandhaltungsanweisungen.
Subtrahieren Sie den Äquivalenzlängenwert der Biegungen vom
zulässigen Abzugslängenwert.

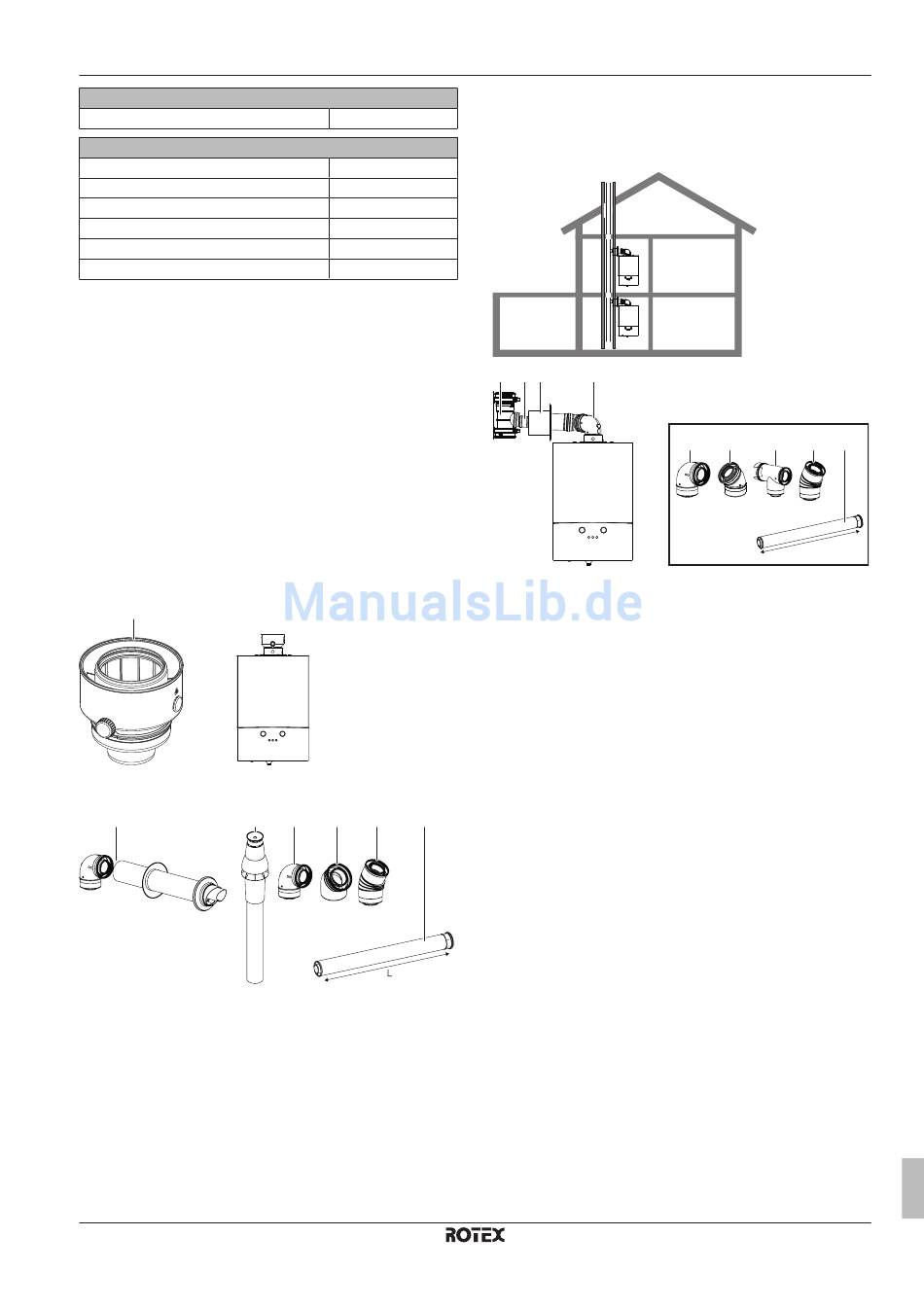

80/125-mm-Abzugssystem
Um die maximal zulässige Abzugskanallänge zu erhöhen, können
statt 60/100 mm konzentrische Abzugskanäle mit 80/125 mm
verwendet werden. In diesem Fall sollten C13x- und C33x-
Abzugssysteme mit einem 60/100-auf-80/125-Adapter beginnen, der
an den Abzugsauslass gekoppelt ist.
a
a 60/100-auf-80/125-Adapter
Die zu verwendenden 80/125-Abzugsteile sind unten dargestellt:
a b
a 80/125 Wandanschluss-Kit (Typ C13)
b 80/125 Dachanschluss-Kit (Typ C33)
c 90-Grad-Kniestück 80/125
d 45-Grad-Kniestück 80/125
e 30-Grad-Kniestück 80/125
f Verlängerung 80/125
L = 500-1000 mm
Typ C43x (konzentrisches Abzugssystem)
Mehrere Wärmequellen ziehen Verbrennungsluft über den Ringspalt
des raumversiegelten ausgeglichenen Abzugssystems von außen
und stoßen Rauchgas
feuchtigkeitsresistente interne Rohrleitung nach außen aus.
R2CND028+035A4AA + R2TND028+035A4AA
Wandmontierter Brennwertkessel
3P469346-6E – 2017.07
34,4 m
1,5 m
1,0 m
1,0 m
1,5 m
1,0 m
1,0 m
Sie bei diesem Vorgang
Sie bei diesem Vorgang
c d e f
über das Dach und
Der mehrfach bediente Kamin ist ein System, das Teil des
Gebäudes ist und eine separate CE-Kennzeichnung aufweist. Die
Verbindung zwischen dem Kessel und dem Schacht und die
Verbindung zwischen dem Kessel und dem Lufteinlasssystem muss
von ROTEX beschafft werden.
die
a b c d
die
a T-Stück flex. Kesselanschluss-Satz 100 oder 130
b Verlängerung 60 mm
c Kaminanschluss 60/100
d Kniestück 60/100 90°
Optional:
e 90-Grad-Kniestück 60/100
f 45-Grad-Kniestück 60/100
g Verzweigung 60/100 mit Messpunkt
h 30-Grad-Kniestück 60/100
i Verlängerung 60/100
L = 500-1000 mm
Die maximal zulässige Länge des Abzugskanals bis zu
gängigen Kaminen liegt bei 2 Metern + 1 60/100 90-Grad-
Kniestück.
Bei Geräten vom Typ C43x ist kein Kondensatfluss in das Gerät
zulässig.
Typ C63x (konzentrisches Abzugssystem)
Um den Kessel als C63x-Option zu montieren, müssen die
folgenden Daten verwendet werden, um den korrekten Durchmesser
und die korrekte Länge des Abzugssystems zu bestimmen.
für R2C/TND028
▪ Verbrennungsprodukte-Nenntemperatur: 83,4°C
▪ Verbrennungsproduktmasse-Durchflussmenge: 12,35 g/s
▪ Verbrennungsprodukt-Überhitzungstemperatur: 92,2°C
▪ Verbrennungsprodukt-Minimaltemperatur: 30,8°C
▪ Maximal zulässige
Verbrennungslufteinlass und Rauchgasauslass (einschließlich
Winddruck): 135 Pa
für R2C/TND035
▪ Verbrennungsprodukte-Nenntemperatur: 88,4°C
▪ Verbrennungsproduktmasse-Durchflussmenge: 15,47 g/s
▪ Verbrennungsprodukt-Überhitzungstemperatur: 99,5°C
eine
▪ Verbrennungsprodukt-Minimaltemperatur: 31,2°C
4 Installation
e f g h i
L
Druckdifferenz zwischen
