5
Installation
▶ Anschluss an das Abwassersystem gemäß der Anleitung der
Neutralisationseinrichtungen und den örtlichen Vorschriften
vornehmen.

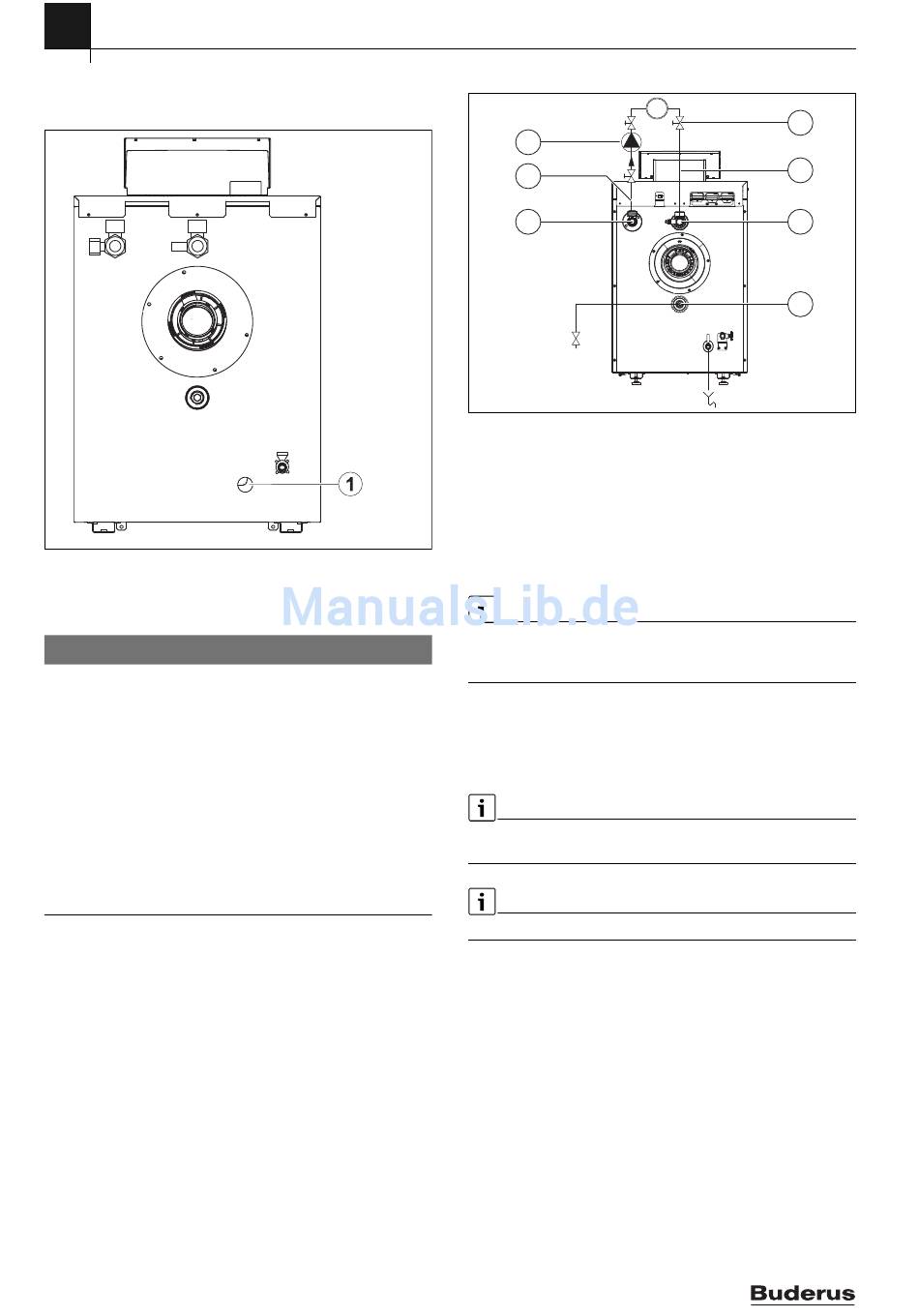

Bild 12 Kondensatschlauch montieren
[1] Anschluss Kondensatschlauch
5.8

Hydraulischer Anschluss

HINWEIS:
Sachschaden durch undichte Anschlüsse!
Undichte Anschlüsse können zu Fehlfunktionen und Anlagenschäden
führen.
▶ Vor der Installation: Dichtungen, Dichtflächen und Anschlüsse der
Rohrverbindungen auf eventuelle Beschädigungen prüfen.
▶ Anschlussleitungen spannungsfrei an den Anschlüssen des Heizkes-
sels installieren.
▶ Wenn Rohrverbindungen gelöst wurden: Neue Dichtungen verwen-
den.
▶ Zum Schutz der gesamten Heizungsanlage empfehlen wir, einen Was-
serfilter in den Rücklauf einzubauen.
▶ Unmittelbar vor und nach dem Wasserfilter eine Absperrung für die
Filterreinigung einbauen.
14
5.8.1
Bild 13 Anschlussschema Hydraulik
[1] Vorlauf-Anschlussstutzen / Sicherheits-Anschluss
[2] Vorlauf
[3] Pumpe
[4] Wartungshahn
[5] Rücklauf
[6] Rücklauf-Anschlussstutzen
0010004150-001
[7] Anschluss Füll- und Entleerhahn sowie Ausdehnungsgefäß
(optional)
Optional kann am Entleeranschluss eine Baugruppe mit einem Füll- und
Entleerhahn und der Anschlussmöglichkeit für ein Ausdehnungsgefäß
angeschlossen werden.
5.8.2
Der Heizkessel ist so konstruiert, dass ein Überströmventil mit einem
Differenzdruckregler nicht benötigt wird.
5.8.3
Für Wartung und Instandhaltung des Heizkessels einen Wartungshahn in
Vorlauf und Rücklauf einbauen.
Rücklauf- und Vorlauf-Anschlussstück sind werkseitig montiert.
▶ Vorlaufrohr spannungsfrei am Vorlauf [1] montieren.

Anschlussschema Hydraulik

3
2
1

Mindest-Heizwassermenge

Vorlauf und Rücklauf anschließen
Logano plus – 6720862200 (2017/05)
4
5
6
7
0010011116-001
