8
7
6
9
10
11
6
5
4
3
2
12
13
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei
Ihrem Scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern so-
wie Typ und Baujahr des Gerätes an.

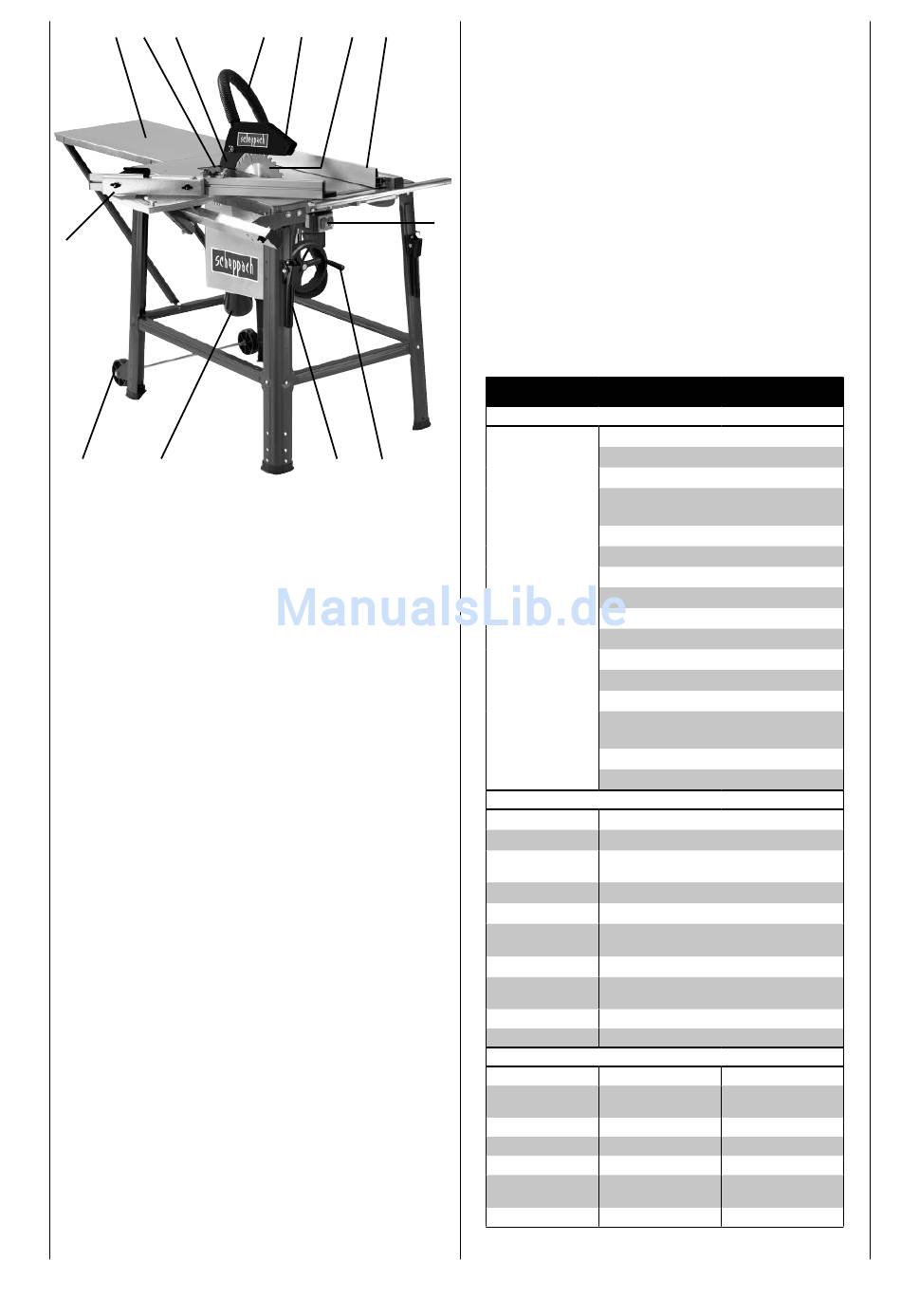

1.
Ein-Ausschalter
2.
Längsanschlag
3.
Sägeblatt
4.
Schutzhaube
5.
Absaugschlauch
1
6.
Spaltkeil
7.
Tischeinlage
8.
Tischverbreiterung
9.
Schiebeschlitten
10. Fahrvorrichtung
11. Absaugstutzen
12. Transportgriff
13. Höhenverstellung
Lieferumfang
Technische Daten
Baumaße L x B x H
Tischgröße
Tischgröße mit
Verbreiterung
Tischhöhe
ø Sägeblatt
Höhenverstellung
90°/45°
Schwenkbereich
Schnittgeschwindig-
keit m/sec
Längsanschlag
Gewicht
Antrieb
Motor V/Hz
Aufnahmeleistung
P1
Betriebsart
Drehzahl
Motorschutz
Unterspannungs-
Auslösung
Stecker
Technische Änderungen vorbehalten!
Geräuschkennwerte
HS120
Tischkreissäge HS120
Längsanschlag mit Winkelschiene
Schiebeschlitten
Sägeblattschutz mit Schraube und
Flügelmutter
Spaltkeil
Schiebestock
Tischverlängerung
2 Tischverlängerungsstützen
2 Tischverbreiterungsstützen
2 Rad- und Lascheneinheiten
Sägeblatt ø 315 x 30 x 3,0/2 24 Z
Sägeblattschlüssel
Schiebegriff
Absaugschlauch und
Befestigungsklemme
Beipackbeutel
Bedienungsanweisung
1110 x 600 x 1050 mm
800 x 550 mm
950 x 800 mm
800 mm
315 x 30 x 3,0/2 24 Z
0–83/0–49 mm
90°–45°
46
580 mm
48 kg
230 V/50 Hz
400 V/50 Hz
2200 W
2800 W
S 6/40 %
S 6/40 %
2800 1/min
2800 1/min
ja
ja
ja
ja
Schuko
CEE 16 A
