Scheppach 3901302949 Originalbetriebsanleitung Seite 150

Fig. 7 .2
Fig. 7.3
11
Fig. 8
Fig. 9
4
150
11
14
13
16
5

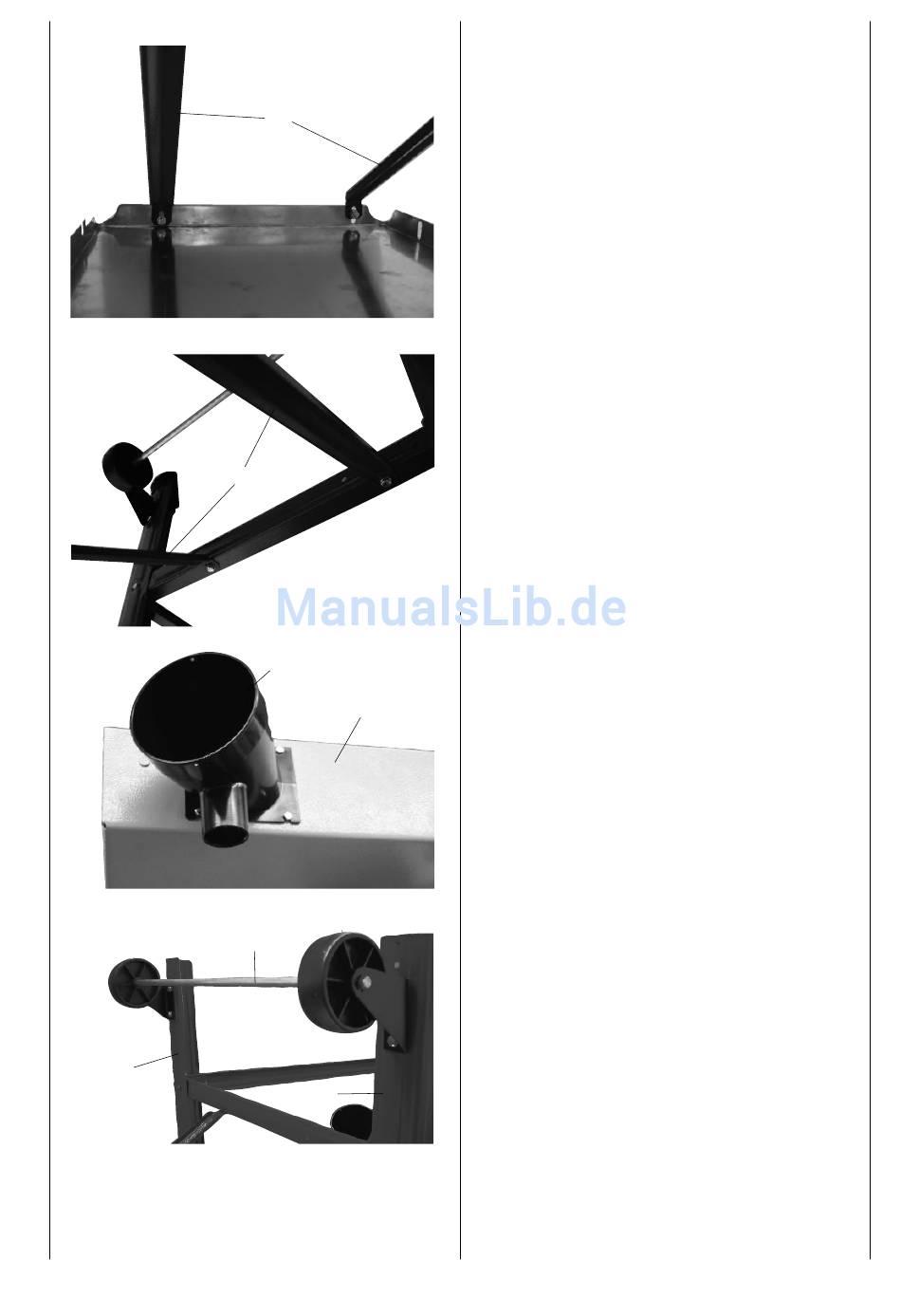

Sl. 8
Montirajte sesalni nastavek 14 na spodnji ščitnik žaginega
lista 13 s 4 šestrobnimi vijaki M4 x 10.
Sl. 9
Montirajte napravo za premikanje 16 na spodnje noge
stojala 4 in 5 s 4 šestrobnimi vijaki M6 x 16, 4 podložkami
6 in 4 maticami M6.
Vijake rahlo zategnite z roko
