Scheppach 3901302949 Originalbetriebsanleitung Seite 154

Fig. 13
Fig. 14
20
18
Fig. 15
20
Fig. 16
Fig. 16.1
154
19
21

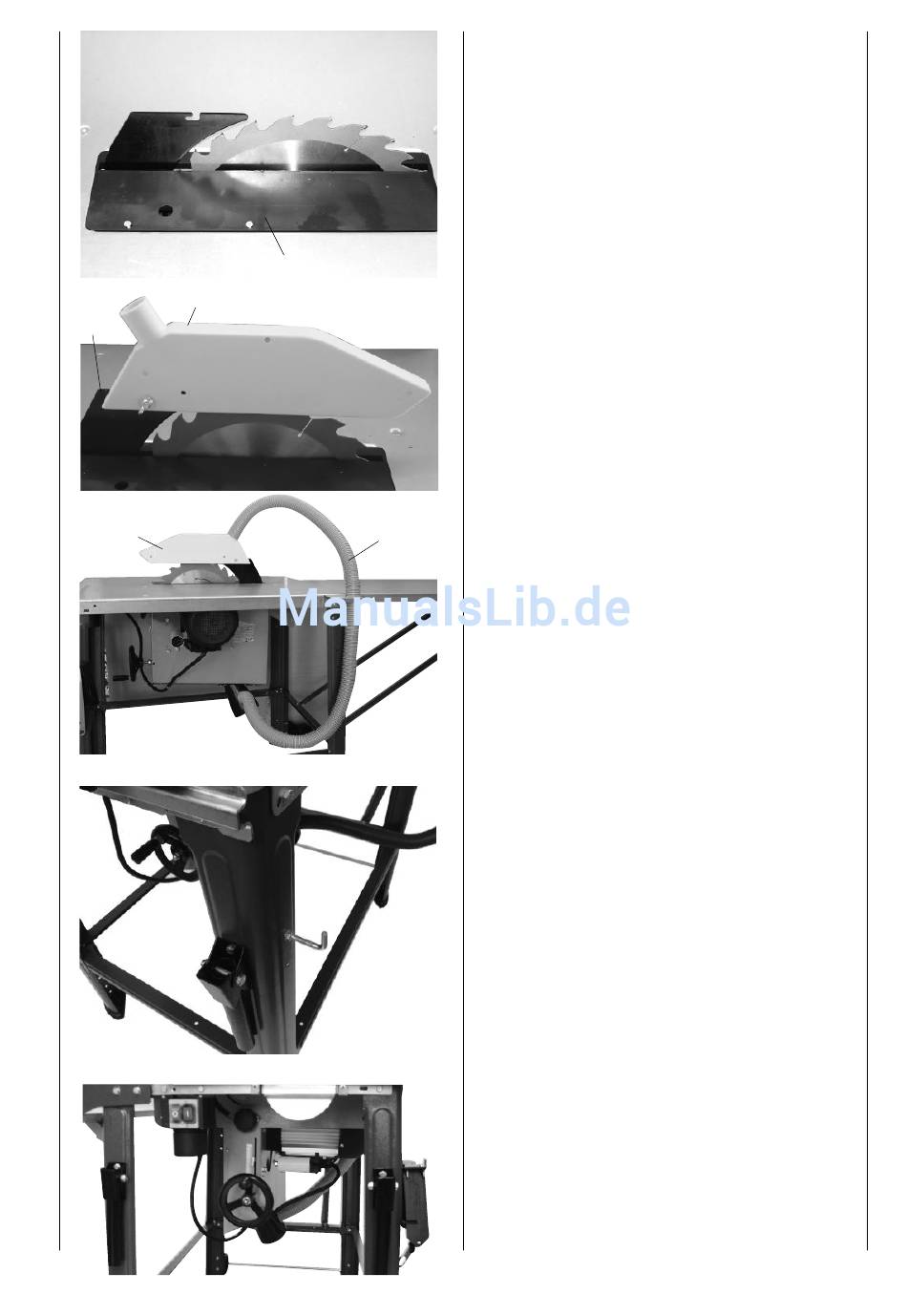

Sl. 13
Po nastavitvi cepilnika vložek žaginega lista 19 ponovno
pritrdite s 4 ploščatimi vijaki M6 x 16.
Sl. 14
Pokrov 20 montirajte z vijakom z okroglo glavo M6 x 25,
podložko 6 in varnostno matico na cepilnik 18.
Sl. 15
Držalo gibljive cevi 21 montirajte na mizno ploščo z
2 šestrobnima vijakoma M6 x 16, 2 podložkama 6, 2
šestrobnima maticama M6 in sesalno gibljivo cev 21
povežite s sesalnikom in sesalnim nastavkom.
Sl. 16/16.1
Pritrdilne vijake z 2 podložkama 6, 2 maticama M6
pritrdite na desno stran noge. Na njej sta obešena ključ
žaginega lista in primež.
Dva transportna ročaja se montirajo na sprednji strani
žage, na nogah levo in desno s 4 šestrobnimi vijaki M6 x
16, 4 podložkami 6, 4 maticami M6.
