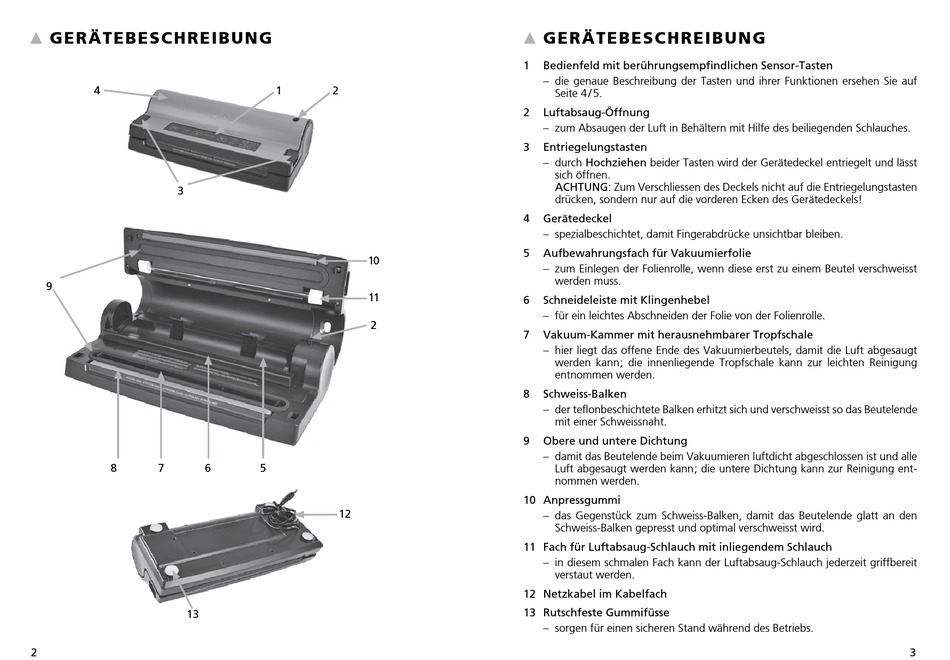

GERÄ TE BE S CH REIBU N G
s
4
3
9
8 7 6
13
2
1 2
10
11
2
5
12
GERÄ TEB ESC H REI B U NG
s
1 Bedienfeld mit berührungsempfindlichen Sensor-Tasten
– die genaue Beschreibung der Tasten und ihrer Funktionen ersehen Sie auf
Seite 4 / 5.
2 Luftabsaug-Öffnung
– zum Absaugen der Luft in Behältern mit Hilfe des beiliegenden Schlauches.
3 Entriegelungstasten
– durch Hochziehen beider Tasten wird der Gerätedeckel entriegelt und lässt
sich öffnen.
ACHTUNG: Zum Verschliessen des Deckels nicht auf die Entriegelungstasten
drücken, sondern nur auf die vorderen Ecken des Gerätedeckels!
4 Gerätedeckel
– spezialbeschichtet, damit Fingerabdrücke unsichtbar bleiben.
5 Aufbewahrungsfach für Vakuumierfolie
– zum Einlegen der Folienrolle, wenn diese erst zu einem Beutel verschweisst
werden muss.
6 Schneideleiste mit Klingenhebel
– für ein leichtes Abschneiden der Folie von der Folienrolle.
7 Vakuum-Kammer mit herausnehmbarer Tropfschale
– hier liegt das offene Ende des Vakuumierbeutels, damit die Luft abgesaugt
werden kann; die innenliegende Tropfschale kann zur leichten Reinigung
entnommen werden.
8 Schweiss-Balken
– der teflonbeschichtete Balken erhitzt sich und verschweisst so das Beutelende
mit einer Schweissnaht.
9 Obere und untere Dichtung
– damit das Beutelende beim Vakuumieren luftdicht abgeschlossen ist und alle
Luft abgesaugt werden kann; die untere Dichtung kann zur Reinigung ent-
nommen werden.
10 Anpressgummi
– das Gegenstück zum Schweiss-Balken, damit das Beutelende glatt an den
Schweiss-Balken gepresst und optimal verschweisst wird.
11 Fach für Luftabsaug-Schlauch mit inliegendem Schlauch
– in diesem schmalen Fach kann der Luftabsaug-Schlauch jederzeit griffbereit
verstaut werden.
12 Netzkabel im Kabelfach
13 Rutschfeste Gummifüsse
– sorgen für einen sicheren Stand während des Betriebs.
3
