Einstellung Pumpenkennlinie
Automatische
Nachtabsenkung und
manueller Sommer-
betrieb

7.9 Bypassventil

A
1
2
Q
min.
A ALP
3

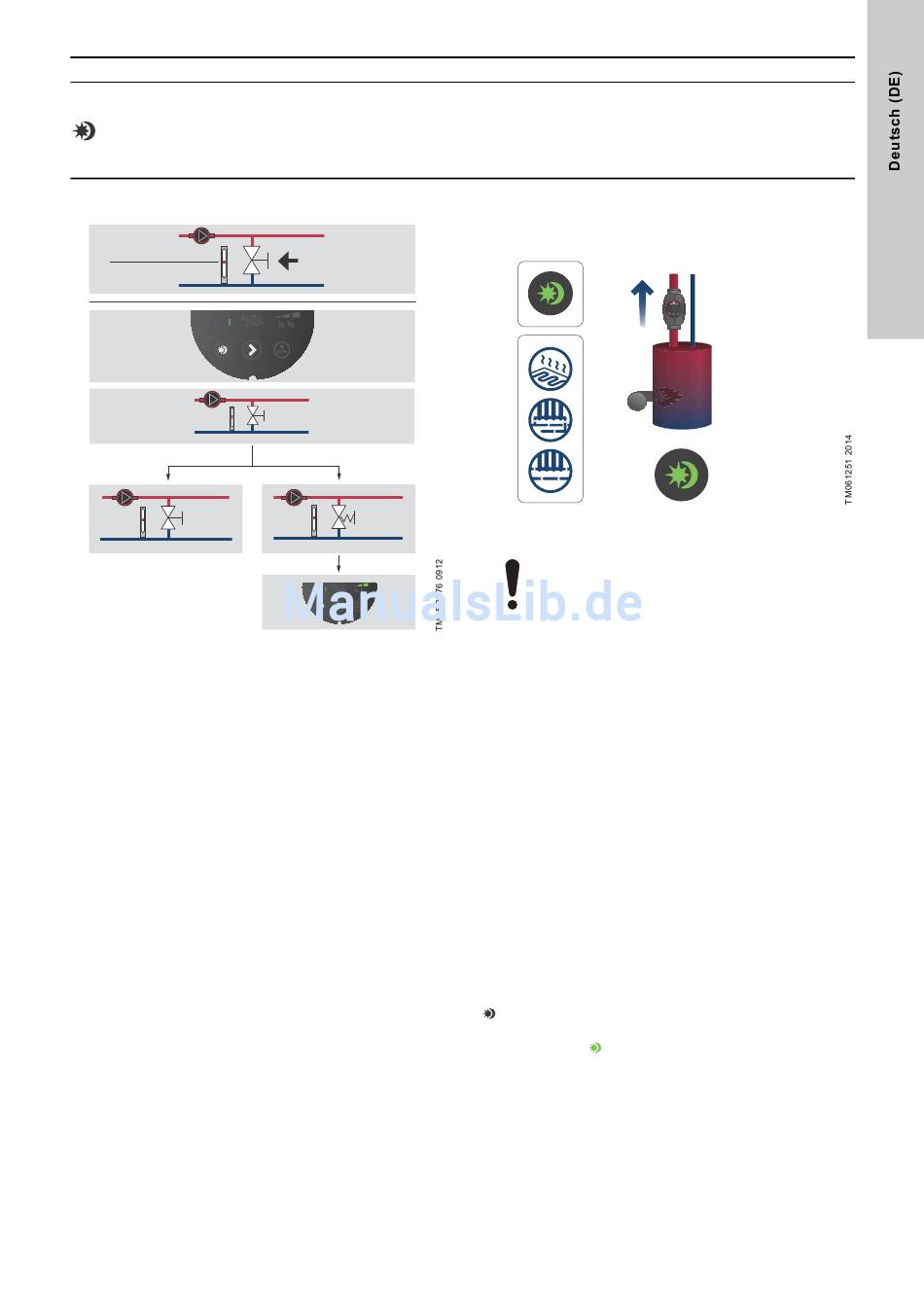

Abb. 29 Anlagen mit Bypassventil
Mit einem Bypassventil wird sichergestellt, dass die Wärme vom
Kessel verteilt werden kann, wenn alle Ventile in den Fußboden-
heizkreisen und/oder die thermostatischen Heizkörperventile
geschlossen sind.
Anlagenkomponenten:
• Bypassventil
• Durchflussmesser, Pos. A.
Der Mindestförderstrom muss gewährleistet sein, wenn alle Ven-
tile geschlossen sind.
Die Pumpeneinstellung ist abhängig vom Bypassventiltyp, d. h.
handbetätigt oder thermostatisch geregelt.
7.9.1 Einstellen des Bypassventils
7.9.2 Handbetätigt
1. Beim Einstellen des Bypassventils muss die Pumpe mit der
Einstellung I (Drehzahlstufe I) laufen.
2. Beachten Sie den für die Anlage erforderlichen Mindestförder-
strom. Anweisungen des Herstellers befolgen.
3. Nach dem Einstellen des Bypassventils nehmen Sie die Pum-
peneinstellung entsprechend
7.9.3 Automatisch betätigt, thermostatisch geregelt
1. Beim Einstellen des Bypassventils muss die Pumpe mit der
Einstellung I (Drehzahlstufe I) laufen.
2. Beachten Sie den für die Anlage erforderlichen Mindestförder-
strom. Anweisungen des Herstellers befolgen.
Wenn das Bypassventil eingestellt ist, stellen Sie die Pumpe auf
die untere oder obere Konstantdruck-Kennlinie ein. Weitere Infor-
mationen zum Zusammenhang zwischen den Pumpeneinstellun-
gen und den Leistungskennlinien finden Sie in Abschnitt
9. Störungsübersicht.
Bedeutung
Wenn die entsprechenden Voraussetzungen erfüllt sind, wechselt die Pumpe auf die Kennlinie
für die automatische Nachtabsenkung, d. h. auf minimale Leistung und Leistungsaufnahme. Im
manuellen Sommerbetrieb wird die Pumpe angehalten, um Energie zu sparen. Es wird nur noch
die Elektronik betrieben. Um Kalkablagerungen und ein Blockieren der Pumpe zu vermeiden,
wird die Pumpe regelmäßig eine kurze Zeit lang eingeschaltet. Siehe Abschnitt
9. Störungsübersicht.
BYPASS
HA2 L
3
AUTO
vor.
7. Regelfunktionen

8. Betrieb des Produkts

8.1 Automatische Nachtabsenkung aktiviert

Abb. 30 Automatische Nachtabsenkung aktiviert
Verwenden Sie die automatische Nachtabsenkung
nicht, wenn die Pumpe in der Rücklaufleitung der
Heizungsanlage eingebaut ist.
Die automatische Nachtabsenkung ist deaktiviert, wenn die
Pumpe auf Drehzahlstufe I, II oder III eingestellt ist.
Nach einem Abschalten der Stromversorgung muss die automati-
sche Nachtabsenkung nicht erneut aktiviert werden.
Wird die Stromversorgung unterbrochen, während die Pumpe auf
der Kennlinie für die automatische Nachtabsenkung läuft, startet
die Pumpe wieder im Normalbetrieb. Siehe Abschnitt
9. Störungsübersicht.
Die Pumpe wechselt in den automatischen Nachtabsenkungsbe-
trieb, sobald die Bedingungen für die automatische Nachtabsen-
kung wieder erfüllt sind. Siehe Abschnitt
automatischen Nachtabsenkung.
Wenn die Heizungsanlage "unterversorgt" ist (unzureichende
Wärme), überprüfen Sie, ob die automatische Nachtabsenkung
aktiviert ist. In diesem Fall müssen Sie die Funktion deaktivieren.
Um die optimale Funktion der automatischen Nachtabsenkung
sicherzustellen, müssen die folgenden Voraussetzungen erfüllt
sein:
• Die Pumpe muss in die Vorlaufleitung eingebaut sein. Siehe
Abb. 30, Pos. A.
• Der Heizungskessel muss mit einer automatischen Vorlauf-
temperaturregelung ausgestattet sein.
Drücken Sie zum Aktivieren der automatischen Nachtabsenkung
. Siehe Abschnitt

7.5 Taste zum Aktivieren oder Deaktivieren

der automatischen Nachtabsenkung.
Leuchtet das Feld , ist die automatische Nachtabsenkung akti-
viert.
8.2 Funktionsweise der
