Förderleistung - Grundfos ALPHA2 Montage- Und Betriebsanleitung

7.8 Förderleistung
Zusammenhang zwischen Pumpeneinstellung und Pumpenleis-
tung
Abb. 28 zeigt den Zusammenhang zwischen der Pumpeneinstel-
lung und Förderleistung anhand der Kennlinien. Siehe auch
Abschnitt
11. Leistungskennlinien.
H

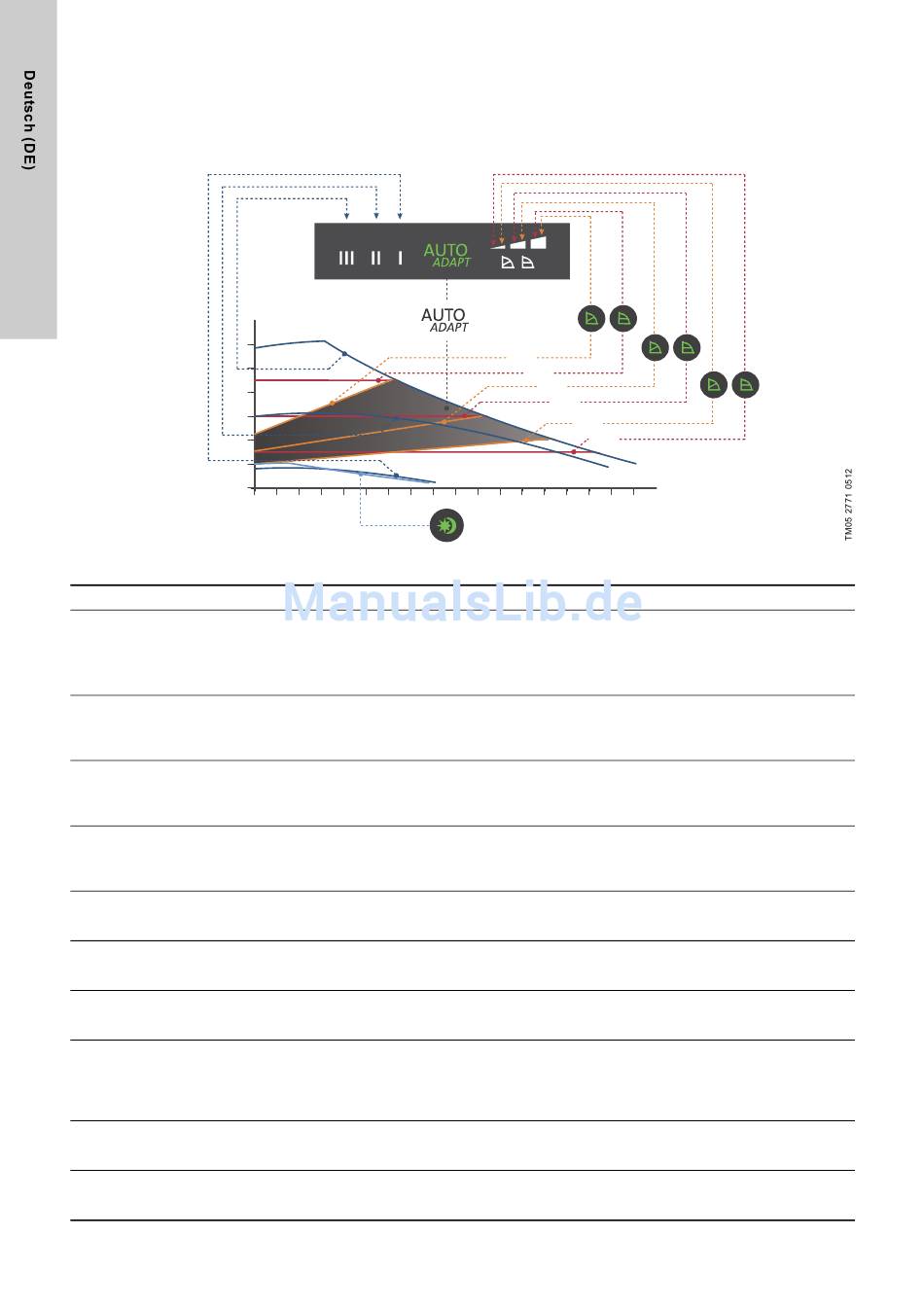

Abb. 28 Zusammenhang zwischen der Pumpeneinstellung und der Förderleistung
Einstellung Pumpenkennlinie
Bereich zwischen
AUTO
ADAPT
oberer und unterer
Werkseinstel-
Proportional-
lung
druck-Kennlinie
Untere Proportional-
PP1
druck-Kennlinie
Mittlere Proportional-
PP2
druck-Kennlinie
Obere Proportional-
PP3
druck-Kennlinie
Untere Konstant-
CP1
druck-Kennlinie
Mittlere Konstant-
CP2
druck-Kennlinie
Obere Konstant-
CP3
druck-Kennlinie
III Drehzahlstufe III
II Drehzahlstufe II
I Drehzahlstufe I
16
I
Bedeutung
Die AUTO -Funktion ermöglicht der Pumpe, die Pumpenleistung automatisch in einem vor-
ADAPT
gegebenen Leistungsbereich zu regeln. Siehe Abb. 28.
• Anpassen der Pumpenleistung an die Anlagengröße
• Anpassen der Pumpenleistung an den zeitlich schwankenden Wärmebedarf
Bei der Einstellung AUTO
ADAPT
Der Betriebspunkt der Pumpe bewegt sich abhängig vom Wärmebedarf auf der unteren Proporti-
onaldruck-Kennlinie auf und ab. Siehe Abb. 28.
Die Förderhöhe wird mit abnehmendem Wärmebedarf reduziert und mit zunehmendem Wärme-
bedarf erhöht.
Der Betriebspunkt der Pumpe bewegt sich abhängig vom Wärmebedarf auf der mittleren Propor-
tionaldruck-Kennlinie auf und ab. Siehe Abb. 28.
Die Förderhöhe wird mit abnehmendem Wärmebedarf reduziert und mit zunehmendem Wärme-
bedarf erhöht.
Der Betriebspunkt der Pumpe bewegt sich abhängig vom Wärmebedarf auf der oberen Proporti-
onaldruck-Kennlinie auf und ab. Siehe Abb. 28.
Die Förderhöhe wird mit abnehmendem Wärmebedarf reduziert und mit zunehmendem Wärme-
bedarf erhöht.
Der Betriebspunkt der Pumpe bewegt sich abhängig vom Wärmebedarf auf der unteren Kons-
tantdruck-Kennlinie hin und her. Siehe Abb. 28.
Die Förderhöhe wird unabhängig vom Wärmebedarf konstant gehalten.
Der Betriebspunkt der Pumpe bewegt sich abhängig vom Wärmebedarf auf der mittleren Kons-
tantdruck-Kennlinie hin und her. Siehe Abb. 28.
Die Förderhöhe wird unabhängig vom Wärmebedarf konstant gehalten.
Der Betriebspunkt der Pumpe bewegt sich abhängig vom Wärmebedarf auf der oberen Konstant-
druck-Kennlinie hin und her. Siehe Abb. 28.
Die Förderhöhe wird unabhängig vom Wärmebedarf konstant gehalten.
Die Pumpe läuft mit konstanter Drehzahl und damit auf einer konstanten Kennlinie.
Auf Drehzahlstufe III läuft die Pumpe unter allen Betriebsbedingungen mit maximaler Drehzahl
und damit auf der oberen Kennlinie. Siehe Abb. 28.
Indem die Pumpe kurzzeitig auf Drehzahlstufe III eingestellt wird, kann eine Schnellentlüftung
der Pumpe erreicht werden. Siehe Abschnitt
Die Pumpe läuft mit konstanter Drehzahl und damit auf einer konstanten Kennlinie.
Auf Drehzahlstufe II läuft die Pumpe unter allen Betriebsbedingungen mit mittlerer Drehzahl und
damit auf der mittleren Kennlinie. Siehe Abb. 28.
Die Pumpe läuft mit konstanter Drehzahl und damit auf einer konstanten Kennlinie.
Auf Drehzahlstufe I läuft die Pumpe unter allen Betriebsbedingungen mit minimaler Drehzahl und
damit auf der unteren Kennlinie. Siehe Abb. 28.
PP3
CP3
PP2
CP2
PP1
CP1
III
II
läuft die Pumpe mit Proportionaldruckregelung.
5.2 Entlüften der Pumpe.
