3. Elektrische Einstellung

D i e S e r i e C H 0 2 / C H 0 3 m u ß g e m e i n s a m m i t d e r
verwendeten Maßstabseinheit elektrisch eingestellt
werden. Diese Einstellung ist entsprechend dem
nachfolgend beschriebenen Verfahren durchzuführen. Die
e l e k t r i s c h e E i n s t e l l u n g e r f o l g t , u m d a s P M
(Phasenmodulations-) Signal vom Maßstab zu optimieren.
Wenn daher die Einstellung nicht nach Vorschrift erfolgt,
wird die in den Technischen Daten angegebene
Genauigkeit nicht erreicht.
Erforderliche Werkzeuge
• Oszilloskop
( Empfindlichkeit
Frequenzbandbreit
Eingangsempfindlichkeit : 0,1 V Wechselspannung/div
Horizontale Ablenkung
Triggerquelle
Triggerbetriebsart
• Normaler Schraubendreher (zum Drehen der Trimmung)
• Kreuzschlitzschraubendreher
(zum Aus- und Einbau des oberen Gehäuses)
(zum Öffnen und Schließen der Abschirmungsabdeckung)
28
: 0,01 V oder mehr,
: 1 MHz oder mehr)
(bei einer Meßsonde 10 : 1)
: 50 ms/div bis 0,5 ms/div
: INT
: AUTO
〈1〉 Ausbau des oberen Gehäuses
Die zwei M2,6-Schrauben entfernen, mit denen das obere
Gehäuse der Interpolationsbox befestigt ist, und das obere
Gehäuse entfernen.
Sorgfältig darauf achten, daß hierbei die Schrauben nicht
verlorengehen.

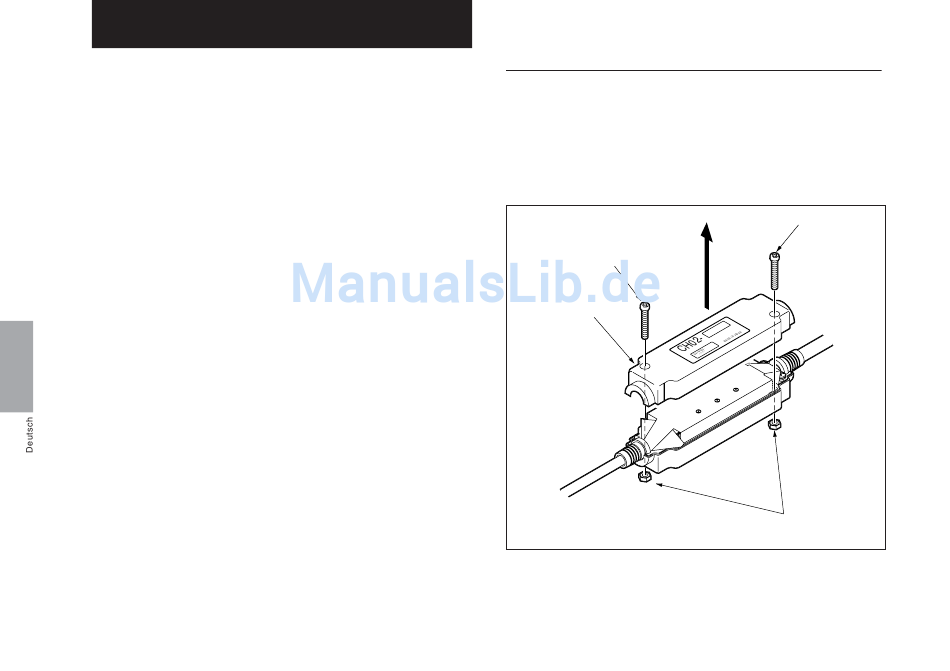

M2.6
Obere Gehäuse
Abb. 1
M2.6
Muttern
