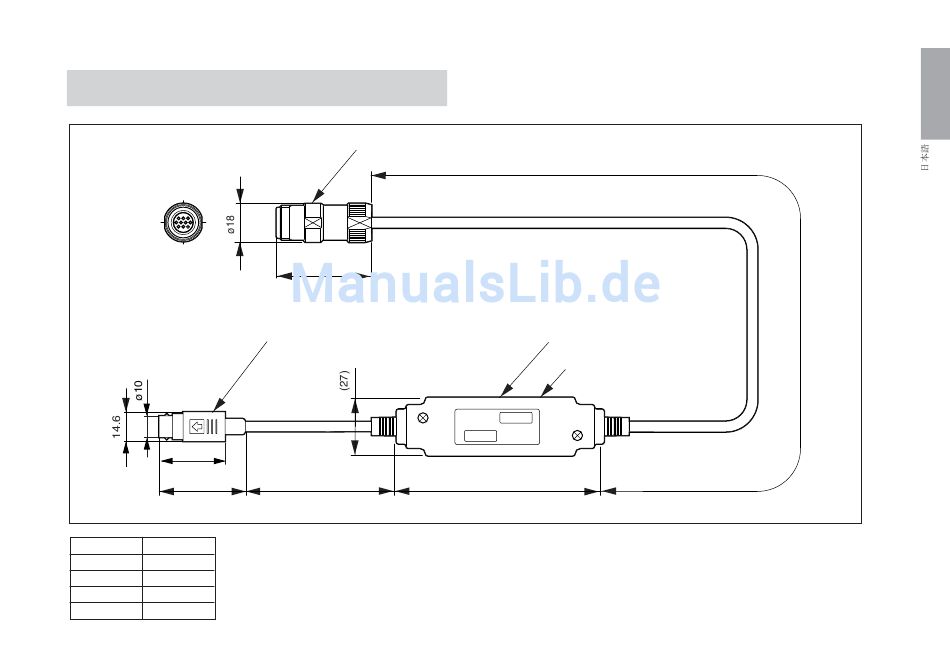

2-2. CH03（外形寸法図）
3 2 1
7 4
10 9 8
33.7
43.7
型名
ケーブル長
CH03-01
1 m
CH03-03
3 m
CH03-05
5 m
CH03-10
10 m
丸型コネクタ (メス) ;日本航空電子工業 (株) JB1HB10SL2
44
10ピンミニDINコネクタ (オス)
(ホシデン株式会社 TCP8938)
300
インターポレーションBOX
厚さ t=21
C H 0 3 -
S e r i a l Ｎｏ．
******
MADE IN JAPAN
(101)
ケーブル長
単位 : mm
5
