〈5〉アッパーケース取付け
表示ユニットの電源をOFFにします。
開いたシールドカバーをM2 (3本) ねじで取付けます。

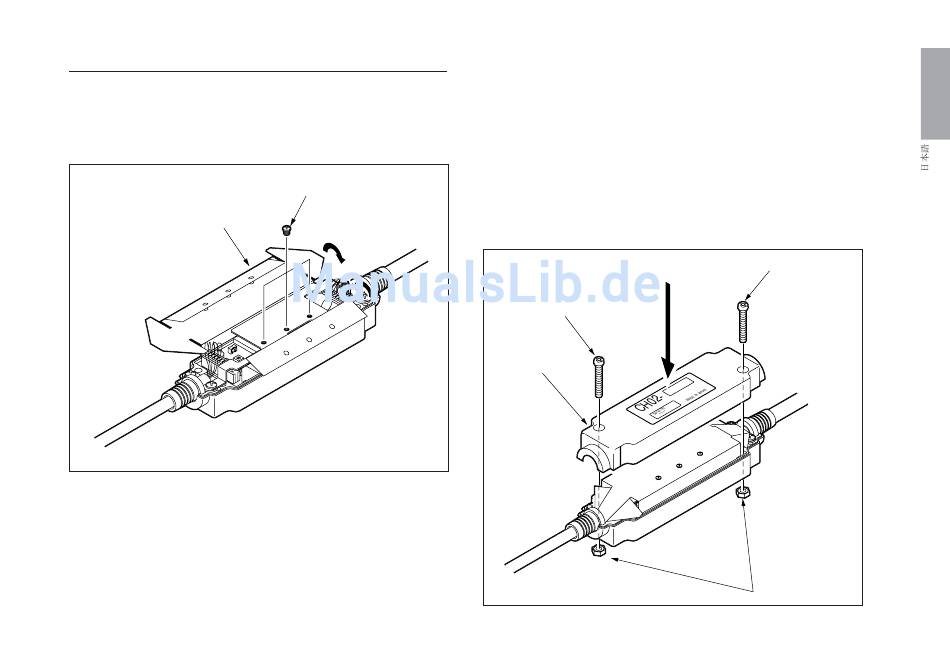

シールドカバー
図10.
M2
アッパーケースを、M2.6 (2本) ねじおよびナットで取付け
ます。
このとき、シールドカバーがアッパーケースとアンダー
ケースにはさまらないよう、注意して取付けてください。
上下のケースが隙間なく閉まっていることを確認してくだ
さい。
M2.6
アッパーケース
図11.
M2.6
ナット
