2. Name and Function of Each Part (Dimensions)

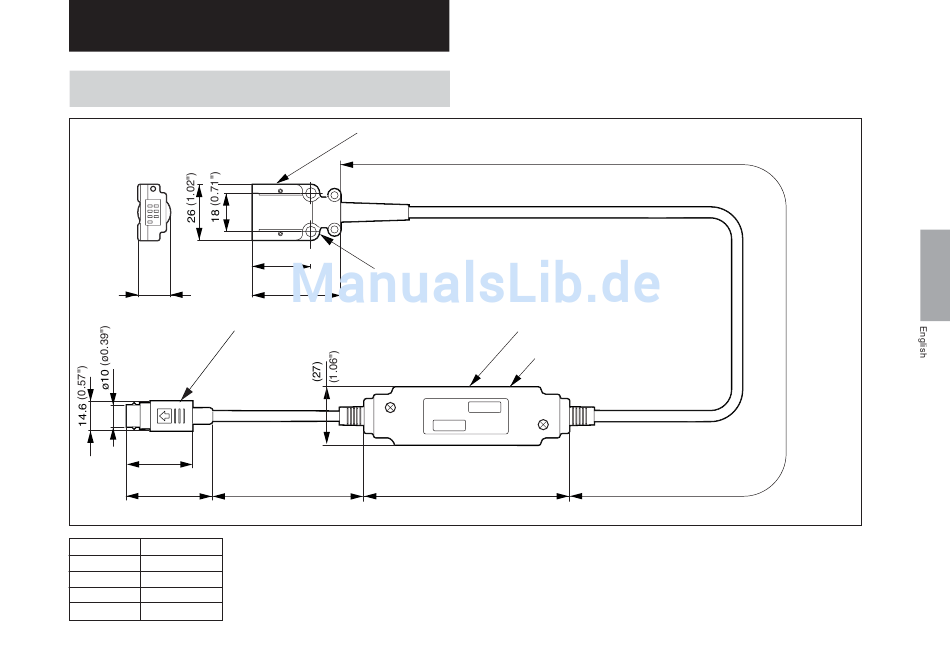

2-1. CH02 (Dimensions)

14
(0.51")
10-pin mini-DIN connector (male)
(Hosiden Corporation TCP8938)
33.7
(1.33")
43.7
(1.72")
Model
Cable length
CH02-01
1 m (39.37")
CH02-03
3 m (118.11")
CH02-05
5 m (196.85")
CH02-10
10 m (393.70")
7-pin connector (female); HIROSE: F2-7P
26.5
(1.04")
2-ø4.8 (ø0.19") (mounting hole)
40
(1.57")
C H 0 2 -
S e r i a l No.
******
(101)
300
(11.81")
(3.98")
Interpolation box
Thickness
t=21 (0.83")
MADE IN JAPAN
Cable length
Unit : mm (in)
