3. 電気調整について
CH02/03シリーズは、使用するスケールユニットと必ず一体
で電気調整する必要がありますので、以下の手順に従い調整
してください。
電気調整は、スケールからのPM信号 (位相変調信号) を最適
化するために行ないます。したがって、規定通りに調整さ
れない場合、スケール精度仕様が満足されません。
準備するもの
• オシロスコープ
(感度0.01 V以上, 周波数帯域1 MHz以上のもの)
入力感度 : AC0.1 V/div (10 : 1プローブ使用)
水平軸掃引 : 50 ms/div∼0.5 ms/div
トリガソース : INT
トリガモード : AUTO
• マイナスドライバ (トリマ回転用)
• プラスドライバ (アッパーケース取付・取外し用)
(シールドカバー開閉用)
6
〈1〉アッパーケース取外し
インターポレーションBOXのアッパーケースを取付けてい
るM2.6 (2本) ねじを取外し、アッパーケースを外します。
この際、ナットが外れますので、なくさないように注意し
てください。

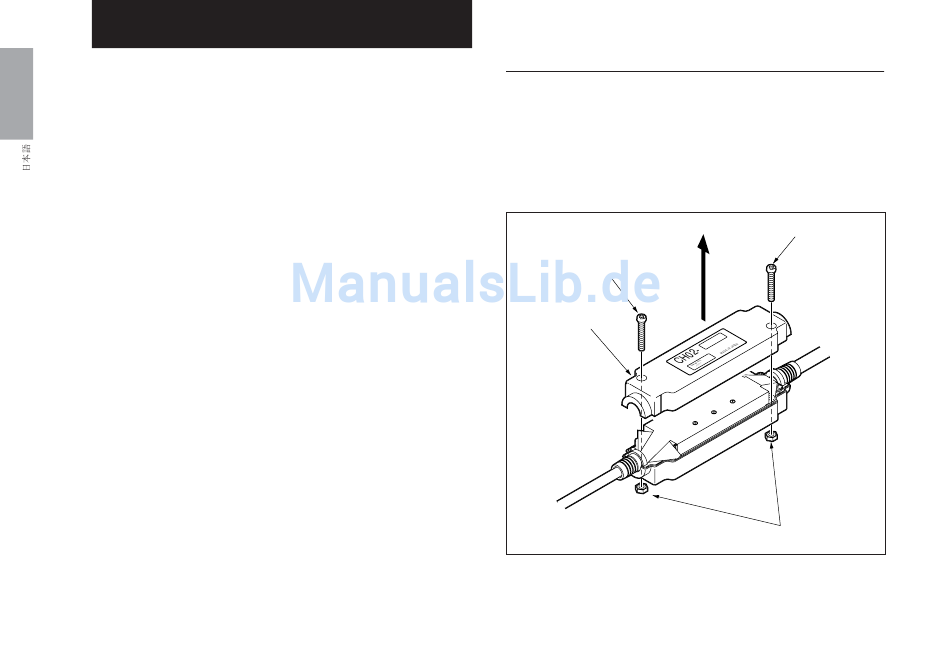

M2.6
アッパーケース
図1.
M2.6
ナット
