2. 各部の名称（外形寸法図）

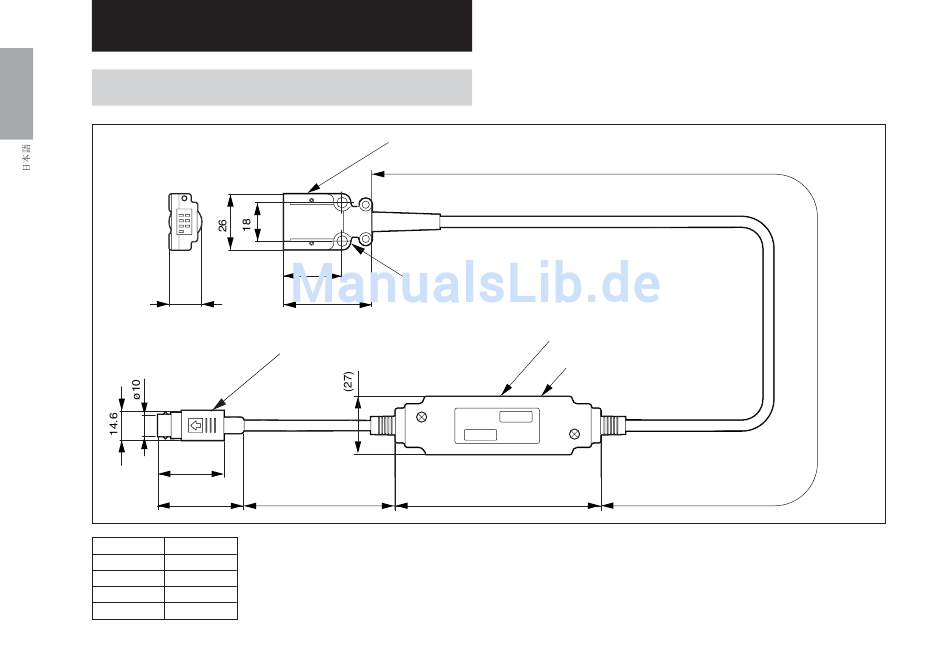

2-1. CH02（外形寸法図）
14
33.7
43.7
型名
ケーブル長
CH02-01
1 m
CH02-03
3 m
CH02-05
5 m
CH02-10
10 m
4
ヒロセ7ピンコネクタ (メス) :F2-7P
26.5
2-ø4.8 (取付穴)
40
10ピンミニDINコネクタ (オス)
(ホシデン株式会社 TCP8938)
300
インターポレーションBOX
厚さ t=21mm
C H 0 2 -
S e r i a l Ｎｏ．
******
MADE IN JAPAN
(101)
ケーブル長
単位 : mm
