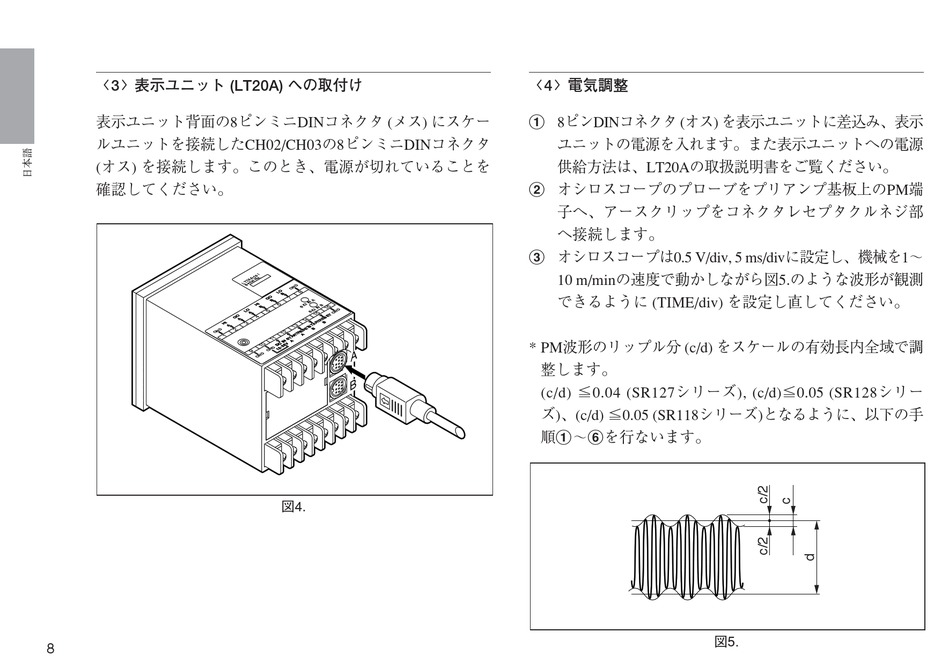

〈3〉表示ユニット (LT20A) への取付け
表示ユニット背面の8ピンミニDINコネクタ (メス) にスケー
ルユニットを接続したCH02/CH03の8ピンミニDINコネクタ
(オス) を接続します。このとき、電源が切れていることを
確認してください。
8
A
B
図4.
〈4〉電気調整
1 8ピンDINコネクタ (オス) を表示ユニットに差込み、表示
ユニットの電源を入れます。また表示ユニットへの電源
供給方法は、LT20Aの取扱説明書をご覧ください。
2 オシロスコープのプローブをプリアンプ基板上のPM端
子へ、アースクリップをコネクタレセプタクルネジ部
へ接続します。
3 オシロスコープは0.5 V/div, 5 ms/divに設定し、機械を1∼
10 m/minの速度で動かしながら図5.のような波形が観測
できるように (TIME/div) を設定し直してください。
* PM波形のリップル分 (c/d) をスケールの有効長内全域で調
整します。
(c/d) ≦0.04 (SR127シリーズ), (c/d)≦0.05 (SR128シリー
ズ)、(c/d) ≦0.05 (SR118シリーズ)となるように、以下の手
順1∼6を行ないます。
図5.
