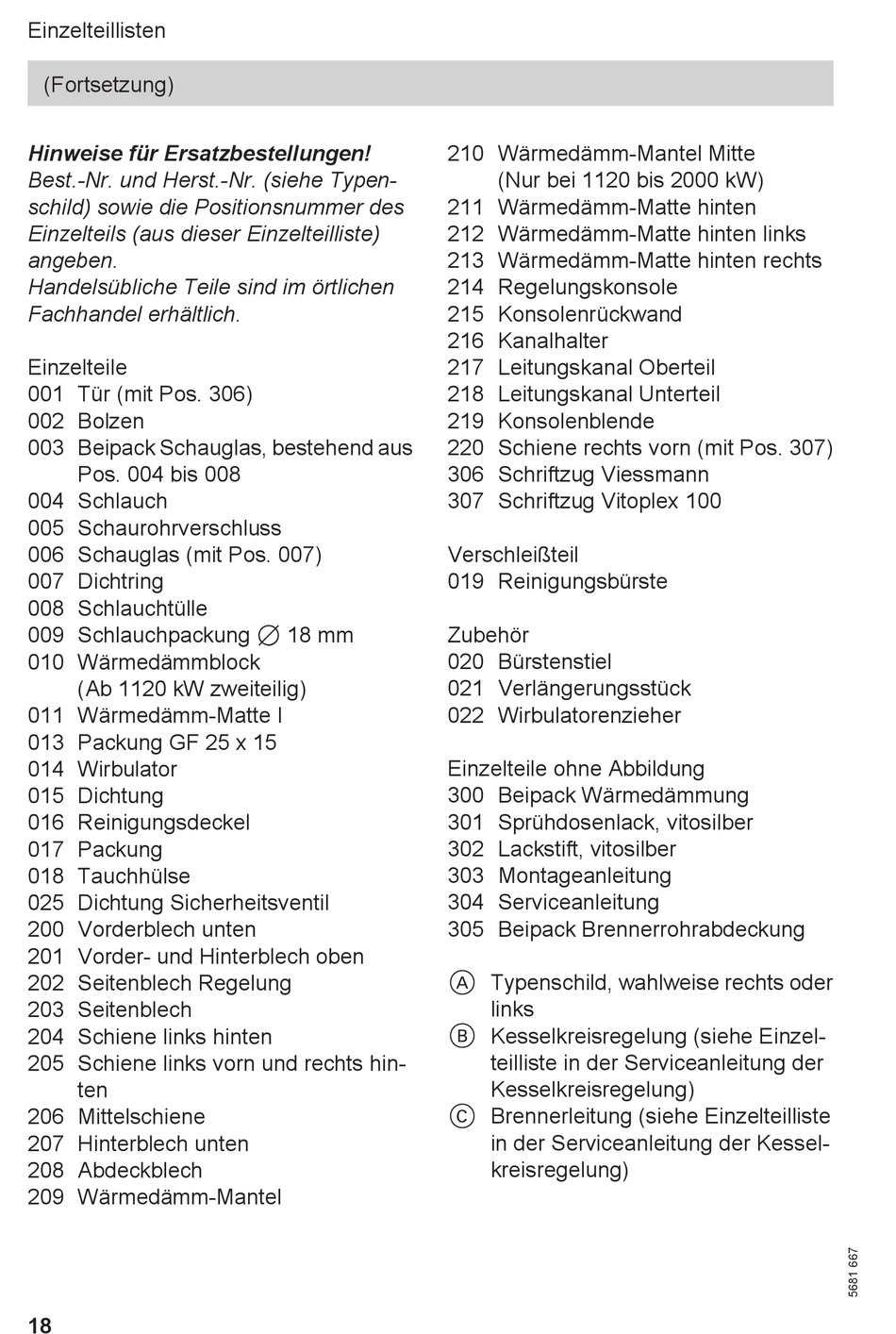

Einzelteillisten

(Fortsetzung)
Hinweise für Ersatzbestellungen!
Best.-Nr. und Herst.-Nr. (siehe Typen-
schild) sowie die Positionsnummer des
Einzelteils (aus dieser Einzelteilliste)
angeben.
Handelsübliche Teile sind im örtlichen
Fachhandel erhältlich.
Einzelteile
001 Tür (mit Pos. 306)
002 Bolzen
003 Beipack Schauglas, bestehend aus
Pos. 004 bis 008
004 Schlauch
005 Schaurohrverschluss
006 Schauglas (mit Pos. 007)
007 Dichtring
008 Schlauchtülle
009 Schlauchpackung 7 18 mm
010 Wärmedämmblock
(Ab 1120 kW zweiteilig)
011 Wärmedämm-Matte I
013 Packung GF 25 x 15
014 Wirbulator
015 Dichtung
016 Reinigungsdeckel
017 Packung
018 Tauchhülse
025 Dichtung Sicherheitsventil
200 Vorderblech unten
201 Vorder- und Hinterblech oben
202 Seitenblech Regelung
203 Seitenblech
204 Schiene links hinten
205 Schiene links vorn und rechts hin-
ten
206 Mittelschiene
207 Hinterblech unten
208 Abdeckblech
209 Wärmedämm-Mantel
18
210 Wärmedämm-Mantel Mitte
(Nur bei 1120 bis 2000 kW)
211 Wärmedämm-Matte hinten
212 Wärmedämm-Matte hinten links
213 Wärmedämm-Matte hinten rechts
214 Regelungskonsole
215 Konsolenrückwand
216 Kanalhalter
217 Leitungskanal Oberteil
218 Leitungskanal Unterteil
219 Konsolenblende
220 Schiene rechts vorn (mit Pos. 307)
306 Schriftzug Viessmann
307 Schriftzug Vitoplex 100
Verschleißteil
019 Reinigungsbürste
Zubehör
020 Bürstenstiel
021 Verlängerungsstück
022 Wirbulatorenzieher
Einzelteile ohne Abbildung
300 Beipack Wärmedämmung
301 Sprühdosenlack, vitosilber
302 Lackstift, vitosilber
303 Montageanleitung
304 Serviceanleitung
305 Beipack Brennerrohrabdeckung
A Typenschild, wahlweise rechts oder
links
B Kesselkreisregelung (siehe Einzel-
teilliste in der Serviceanleitung der
Kesselkreisregelung)
C Brennerleitung (siehe Einzelteilliste
in der Serviceanleitung der Kessel-
kreisregelung)
