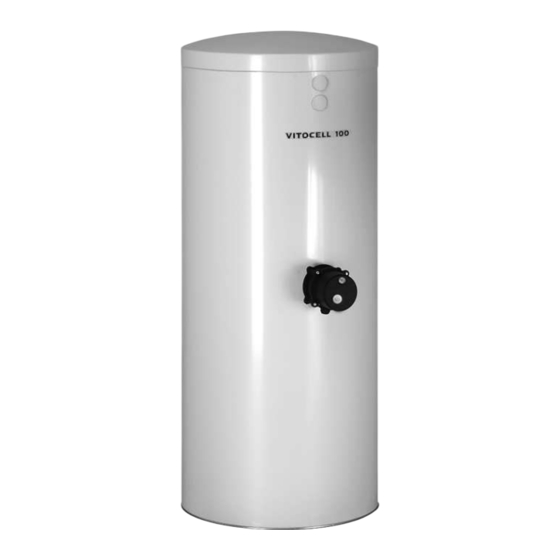

Viessmann Vitocell 100-V Typ CVS Montageanleitung
Elektro-solarspeicher
200 und 300 liter inhalt
mit elektro-heizeinsatz
Vorschau ausblenden
Andere Handbücher für Vitocell 100-V Typ CVS:
- Montage- und serviceanleitung (28 Seiten) ,
- Serviceanleitung (28 Seiten) ,
- Serviceanleitung für die fachkraft (24 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-V Typ CVS
Inhaltszusammenfassung für Viessmann Vitocell 100-V Typ CVS
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-V Typ CVS Elektro-Solarspeicher 200 und 300 Liter Inhalt mit Elektro-Heizeinsatz VITOCELL 100-V Nach Montage entsorgen! 5352 942 3/2008...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, die berufsgenossenschaftlichen Angaben mit dem Wort Hinweis ent-... -
Seite 3: Produktinformation
Produktinformation Emaillierter, innenbeheizter Speicher- Elektro-Heizeinsatz Wassererwärmer zur Trinkwasser- gemäß DIN EN 60 335-1 erwärmung in Verbindung mit Solar- (VDE 0700-1), VDE 0700-253 und anlagen und Elektro-Heizeinsatz für DIN EN 50 366 bivalenten Betrieb. zur Erwärmung von Trinkwasser Inhalt: 200 und 300 Liter Der Elektro-Heizeinsatz ist nur bei Geeignet für Anlagen nach DIN 1988, sehr weichem bis mittelhartem Was-... - Seite 4 Produktinformation (Fortsetzung) Anschlüsse A Anschluss für Thermometerfühler B Magnesiumanode mit Masselei- tung C Warmwasser D Zirkulation E Muffe für Elektro-Heizeinsatz F Vorlauf Solar G Rücklauf Solar/Speichertempera- tursensor (mit Einschraubwinkel) H Kaltwasser/Entleerung...
- Seite 5 Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung Achtung Die Wärmedämmung darf nicht Um Materialschäden zu ver- mit offener Flamme in Berüh- meiden, Speicher-Wasser- rung kommen. erwärmer in einem Vorsicht bei Löt- und Schweiß- frostgeschützten und zugfreien arbeiten. Raum aufstellen. Andernfalls muss der Spei- cher-Wassererwärmer bei Frostgefahr entleert werden, wenn er nicht betrieben wird.
- Seite 6 Speicher-Wassererwärmer 200 und 300 Liter Thermometerfühler (falls vorhanden) einbauen...
-
Seite 7: Anodenanschluss Prüfen Und Deckel Anbauen
Speicher-Wassererwärmer 200 und 300 Liter (Fortsetzung) Fühler außen an der Andrückfeder der Sensorbefestigung (nicht in der Kehle) so befestigen, dass er vorn mit der Feder abschließt. Fühler nicht mit Isolierband umwi- ckeln. Sensorbefestigung mit Fühler bis zum Anschlag in die Tauchhülse stecken. -
Seite 8: Speichertemperatursensor Einbauen (Falls Vorhanden)
Speichertemperatursensor einbauen (falls vorhanden) Bei Solarbetrieb Speichertempera- tursensor mit einem Einschraubwin- kel (Zubehör) in den Heizungsrücklauf (Solar-Rücklauf) einbauen. Speichertemperatursensor bis zum Anschlag in die Tauchhülse einfüh- ren. Solarseitig anschließen Alle Rohrleitungen mit lösbaren Ver- Zulässige Temperatur bindungen anschließen. (Solarmedium): 160 °C Nicht benötigte Anschlüsse mit Rot- Zulässiger Betriebsdruck: 10 bar... - Seite 9 Solarseitig anschließen (Fortsetzung) Erwärmung des Trinkwassers durch Sonnenkollektoren über Heizwendel und/oder durch Elektro-Heizeinsatz A Sonnenkollektor F Warmwasser B Befüllarmatur G Luftabscheider C Solar-Handfüllpumpe H Vorlauf Solar D Speicher-Wasserwärmer K Rücklauf Solar E Elektro-Heizeinsatz L Kaltwasser 1. Bei Solar-Vorlauftemperaturen 2. Regelung der Wärmezufuhr ein- über 95 ºC: Abdeckrosetten von bauen.
-
Seite 10: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen Für den trinkwasserseitigen Zirkulationsleitung mit Zirkulations- Anschluss die DIN 1988 und die pumpe, Rückschlagklappe und Zeit- DIN 4753 beachten. schaltuhr ausrüsten. Alle Rohrleitungen mit lösbaren Ver- Zirkulationspumpe über Schaltuhr bindungen anschließen. anschließen. Nicht benötigte Anschlüsse mit Rot- gusskappen verschließen. Zulässige Temperatur: 95 °C Zulässiger Betriebsdruck:... -
Seite 11: Potenzialausgleich Anschließen
