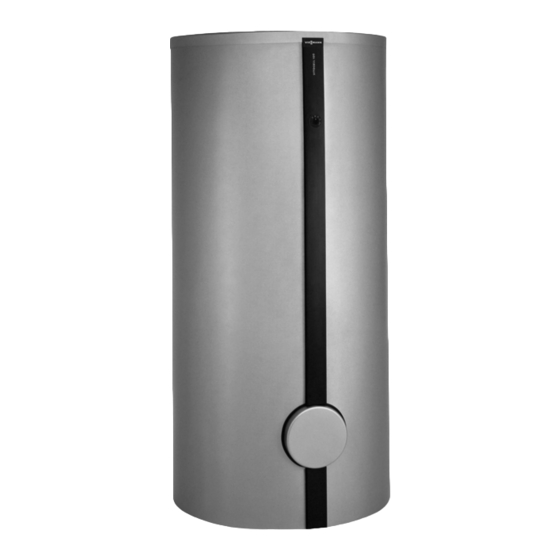

Typ cvl speicher für trinkwassererwärmungsanlagen im speicherladesystem 500 bis 1000 l inhalt
Vorschau ausblenden Andere Handbücher für VITOCELL 100-L:

Werbung

VIESMANN
Montageanleitung
für die Fachkraft
Vitocell 100-L
Typ CVL
Speicher für Trinkwassererwärmungsanlagen im Speicherladesystem
500 bis 1000 l Inhalt
VITOCELL 100-L
Nach Montage entsorgen!
5672 087
3/2015

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOCELL 100-L

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-L Typ CVL Speicher für Trinkwassererwärmungsanlagen im Speicherladesystem 500 bis 1000 l Inhalt VITOCELL 100-L Nach Montage entsorgen! 5672 087 3/2015...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Information ........................Montagehinweise Anschlüsse .................... Hinweise zur Aufstellung ............... Speicher mit Elektro-Heizeinsatz aufstellen ........■ Speicher mit Ladelanze aufstellen ............■ Montageablauf 500 l: Speicher aufstellen und Anodenanschluss prüfen ....... 750 und 1000 l: Speicher aufstellen und Anodenanschluss prüfen ..Wärmedämm-Mantel anbauen ..............
  • Seite 4: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 5: Bestimmungsgemäße Verwendung

    Information (Fortsetzung) Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw.
  • Seite 6: Anschlüsse

    Anschlüsse Abb. 1 500 l Abb. 2 750 und 1000 l Magnesiumanode Magnesiumanode Warmwasser Warmwasser Warmwassereintritt vom Wärmetauscher Warmwassereintritt vom Wärmetauscher Zirkulation Zirkulation Tauchhülse für Speichertemperatursensor oder Tauchhülse für Speichertemperatursensor oder Temperaturregler Temperaturregler Kaltwasser Kaltwasser Entleerung Entleerung Hinweise zur Aufstellung Achtung ■...
  • Seite 7: Speicher Mit Elektro-Heizeinsatz Aufstellen

    Hinweise zur Aufstellung (Fortsetzung) Speicher mit Elektro-Heizeinsatz aufstellen Mindestabstand einhalten. Speicherinhalt Leistung Elektro-Heiz- Maß a einsatz 500 l 6 kW 650 mm 750 und 1000 l 6 kW 1000 mm 750 und 1000 l 12 kW 1000 mm Hinweis Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min.
  • Seite 8: 500 L: Speicher Aufstellen Und Anodenanschluss Prüfen

    500 l: Speicher aufstellen und Anodenanschluss prüfen Abb.5 Typenschild Masseleitung Magnesiumanode...
  • Seite 9: 750 Und 1000 L: Speicher Aufstellen Und Anodenanschluss Prüfen

    750 und 1000 l: Speicher aufstellen und Anodenanschluss prüfen Abb.6 Typenschild Magnesiumanode Einzelteile Stellfüße Masseleitung 3. Stellfüße bis zum Anschlag in die Standfüße ein- schrauben. Speicher mit den Stellfüßen ausrichten. Hinweis Stellfüße nicht über 35 mm herausdrehen.
  • Seite 10: Wärmedämm-Mantel Anbauen

    Wärmedämm-Mantel anbauen Hinweis ■ Es dürfen keine Vliesreste durch die Speicheran- schlüsse in den Speicher-Wassererwärmer geraten. Für die folgenden Arbeiten sind 2 Personen erforder- ■ lich. Abb.7 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Die Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben.
  • Seite 11: Thermometer (Falls Vorhanden) Und Abdeckleisten Anbauen

    Thermometer (falls vorhanden) und Abdeckleisten anbauen Abb.8 Typenschild Speicher 1. Wärmedämm-Mantel durch Klopfen gleichmäßig an 4. Abdeckleiste vorn anbauen. den Speicherkörper anlegen. 5. Abdeckleiste hinten anbauen. 2. Thermometerleitung durch die Abdeckleiste vorn und den Wärmedämm-Mantel führen. 6. Typenschild aufkleben. 3. Thermometerfühler bis zum Anschlag in den Klemmbügel schieben.
  • Seite 12: Deckel Anbauen

    Deckel anbauen Abb.10 Schriftzug Mehrzellige Speicherbatterie anschließen Hinweis Temperaturregler in die letzte Speicherzelle vom ■ Warmwasser und Kaltwasser können entgegen der Kaltwassereintritt aus gesehen einbauen. Abbildung auch zur anderen Seite hin angeschlossen Der Warmwassereintritt vom Wärmetauscher muss ■ werden. immer umgekehrt zur Kaltwasserführung verlaufen. 500 l Speicherinhalt 750 und 1000 l Speicherinhalt WW/WT...
  • Seite 13: Speichertemperatursensor Einbauen

    Speichertemperatursensor einbauen ■ Speichertemperatursensor liegt in der Verpackung ■ Sensor nicht mit Isolierband umwickeln. der Regelung. ■ Sensorbefestigung mit Sensor bis zum Anschlag in Sensorbefestigungen stecken in den Tauchhülsen. die Tauchhülse einführen. ■ Sensor außen an der Andrückfeder der Sensorbe- ■...
  • Seite 14: Potenzialausgleich Anschließen

    Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- : Den Potenzialausgleich nach den technischen bedingungen (TAB) des örtlichen Energieversorgungs- Vorschriften des örtlichen EWs und den SEV Bestim- unternehmens und den VDE-Bestimmungen ausfüh- mungen ausführen. ren. Inbetriebnahme Serviceanleitung...
  • Seite 15: Technische Daten

    Technische Daten Vitocell 100-L Speicherinhalt 1000 DIN-Registernummer 9W256-13 Bereitschaftswärmeaufwand kWh/ 1,95 3,59 4,26 bei 45 K Temperaturdifferenz 24 h Abmessungen Länge a ( ohne Wärmedämmung mit Wärmedämmung 1060 Breite b ohne Wärmedämmung 1059 mit Wärmedämmung 1045 1155 Höhe c ohne Wärmedämmung...
  • Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
