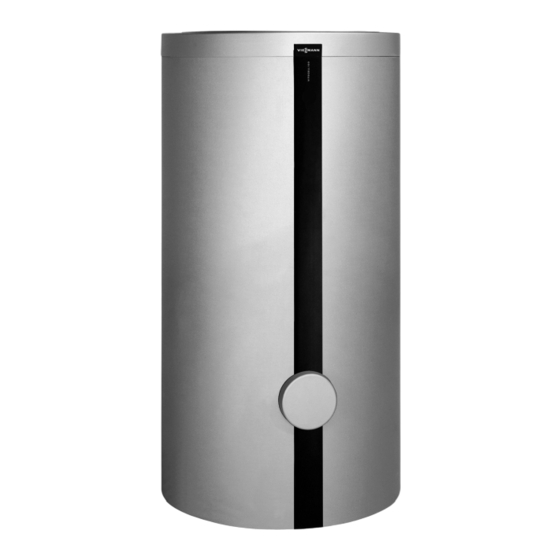

Viessmann Vitocell 100-V CVWA Serviceanleitung Für Die Fachkraft
Speicher-wassererwärmer 300, 390 und 500 l
Vorschau ausblenden
Andere Handbücher für Vitocell 100-V CVWA:
- Serviceanleitung (48 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (28 Seiten) ,
- Montageanleitung für die fachkraft (24 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-V CVWA
Inhaltszusammenfassung für Viessmann Vitocell 100-V CVWA

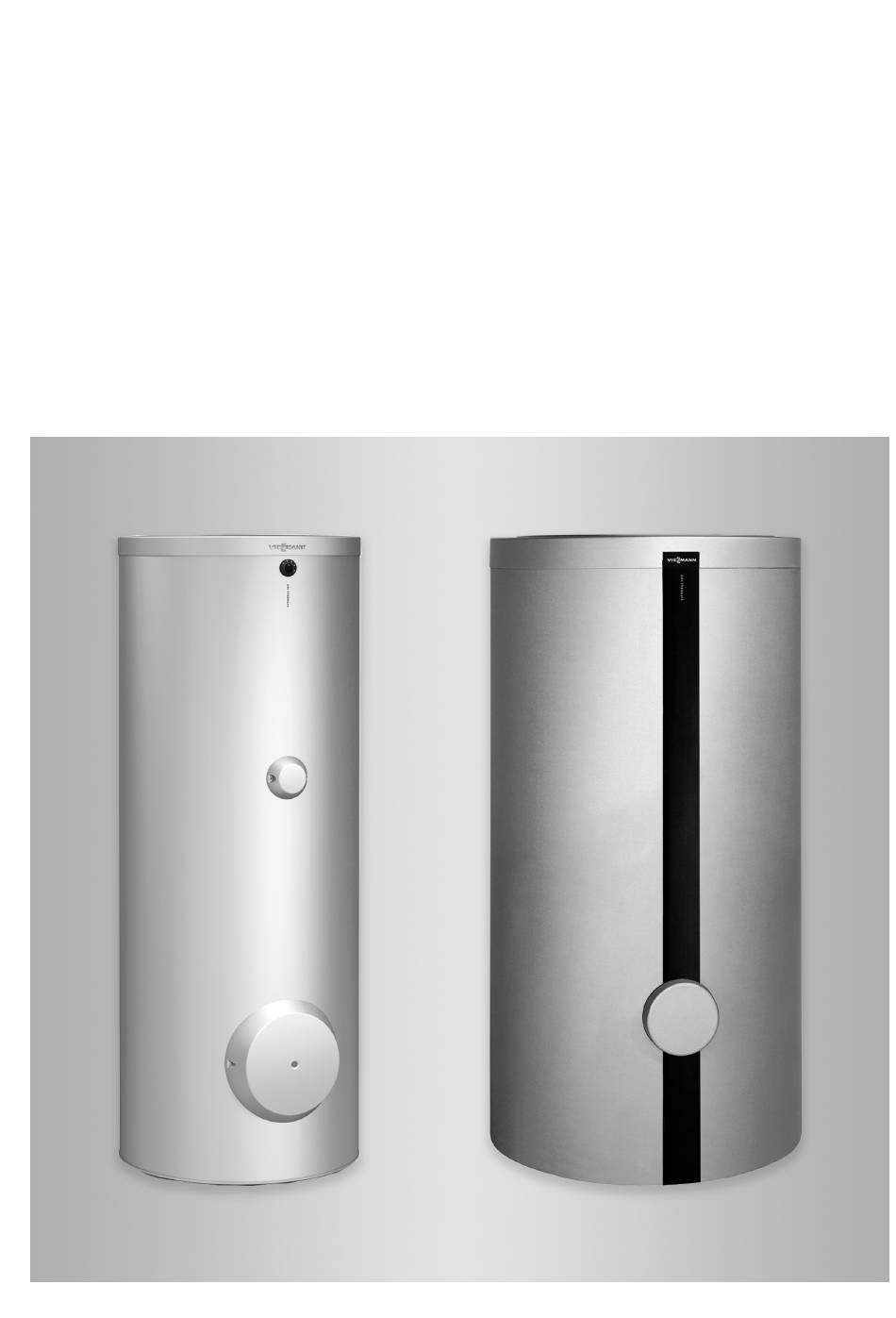

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-V Typ CVWA Vitocell 100-W Typ CVWA Speicher-Wassererwärmer 300, 390 und 500 l VITOCELL 100-V VITOCELL 100-W Bitte aufbewahren! 5813293 DE 2/2020...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
- Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Protokolle ........................ 12 Technische Daten ........................ 13 Anhang Endgültige Außerbetriebnahme und Entsorgung ........15 Bescheinigungen Konformitätserklärung ................ -
Seite 6: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 7: Produktinformation
Magnesium-Schutzanode. Die Funktionsprü- fung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anoden-Prüfgerät der Schutzstrom gemessen wird (siehe Seite 9). Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 8: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Anlage außer Betrieb nehmen • • 3. Sicherheitsventile auf Funktion prüfen •... -
Seite 9: Speicher-Wassererwärmer Füllen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen und Elektro-Heizeinsatz (falls vorhanden) auf Dichtheit Hinweis prüfen. Falls erforderlich, Verschraubungen nach- Wenn der Speicher-Wassererwärmer unter Druck ziehen. steht, Flanschdeckel mit einem Anzugsdrehmo- ment von 25 Nm nachziehen. 3. -
Seite 10: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen 3. Damit keine Reinigungsmittel und Verunreinigun- gen in das Rohrleitungssystem gelangen können, Speicher-Wassererwärmer vom Rohrleitungssys- tem trennen. 4. Lose anhaftende Ablagerungen mit einem Hoch- druckreiniger entfernen. Achtung Spitze und scharfkantige Reinigungsgeräte führen zu Schäden an der Speicherinnen- wand. -
Seite 11: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtungen an den Flanschdeckeln einlegen. 3. Oberen Flanschdeckel mit Masseleitungen unteren Flanschdeckel anbauen. Schrauben mit einem max. Anzugsdrehmoment von 25 Nm anzie- hen. -
Seite 12: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 13: Technische Daten
Technische Daten Technische Daten Vitocell 100-V und Vitocell 100-W Speicherinhalt Farbe Weiß Weiß Weiß ■ ■ ■ Vitosilber Vitosilber Vitosilber ■ ■ ■ DIN-Register-Nr. beantragt Bereitschaftswärmeaufwand kWh/24 h 1,65 nach EN 12 897: 2006 bei 45 K Temperaturdifferenz Abmessungen Länge ( mit Wärmedämmung ■... - Seite 14 Technische Daten Technische Daten (Fortsetzung) Technische Daten Elektro-Heizeinsatz-EHE Leistungsbereich max. 6 Nennaufnahme Normalbetrieb/Schnellaufheizung Nennspannung 3/N/PE 400 V/50 Hz Nennstrom Gewicht Schutzart IP 45...
-
Seite 15: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 16: Bescheinigungen Konformitätserklärung
