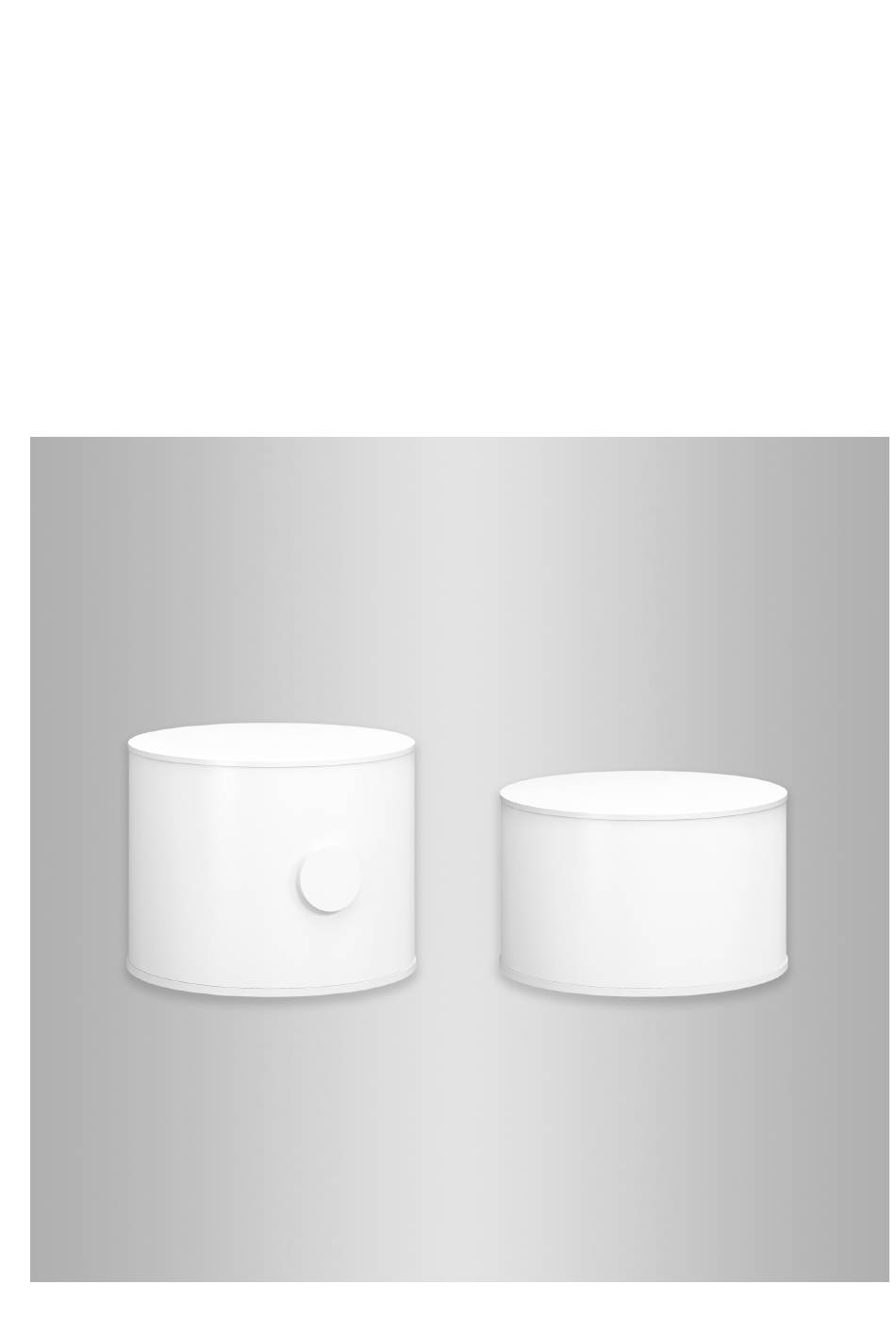

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocell 100-E
Typ MSCA
Heizwasser-Pufferspeicher
Vitocell Modular 100-VE
Typ
Kombination von Speicher-Wassererwärmer und Heizwasser-Pufferspeicher
VITOCELL 100-E
VITOCELL MODULAR 100-VE
Bitte aufbewahren!
6199483 DE
3/2023
Werbung
Verwandte Anleitungen für Viessmann Vitocell 100-E MSCA
Inhaltszusammenfassung für Viessmann Vitocell 100-E MSCA
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-E Typ MSCA Heizwasser-Pufferspeicher Vitocell Modular 100-VE Kombination von Speicher-Wassererwärmer und Heizwasser-Pufferspeicher VITOCELL 100-E VITOCELL MODULAR 100-VE Bitte aufbewahren! 6199483 DE 3/2023...
- Seite 2 Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
- Seite 3 Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
- Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
- Seite 5 Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformationen ................Vitocell 100-E, Typ MSCA ..............■ Anlagenbeispiele ................... Wartungsteile und Ersatzteile ..............Viessmann Partnershop ..............■ Viessmann Ersatzteil-App ..............■ Montagevorbereitung Auspacken und Einbringung ..............Anschlüsse .................... 10 Montageablauf Speicher aufstellen ................
- Seite 6 Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
- Seite 7 Verbindung mit Wärmepumpen, wahlweise mit Geeignet für Anlagen nach EN 12828 und DIN 4753. Elektrobeheizung (Elektro-Heizeinsatz) Farbe: Vitopearlwhite Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen. Viessmann Partnershop Login: https://shop.viessmann.com/...
- Seite 8 Information Wartungsteile und Ersatzteile (Fortsetzung) Viessmann Ersatzteil-App www.viessmann.com/etapp...
- Seite 9 Montagevorbereitung Auspacken und Einbringung Abb. 1...
- Seite 10 Montagevorbereitung Anschlüsse G1 IG Heizwasservorlauf Wärmeerzeuger (WP Ø16 mm Temperaturfühler unten (SPR2) Prozessinjektionsstopfen (nicht öffnen, nichts anschließen) G1 IG Heizwasserrücklauf Wärmeerzeuger (WP RL), tiefster Punkt/Entleerung G1 IG Heizwasserrücklauf Heizkreise (HK RL) G1 IG Heizwasserrücklauf Wärmeerzeuger 2 (WEZ 2 RL) G1 IG Heizwasservorlauf Heizkreise (HK VL), höchster Punk/Entlüftung Abb.
- Seite 11 Montageablauf Speicher aufstellen Achtung Hinweis Die Wärmedämmung darf nicht mit offener Bei Speichermontage auf Boden zum Ausrichten des Flamme in Berührung kommen. Speichers nur einen oder zwei der Stellfüße verstellen. Vorsicht bei Löt- und Schweißarbeiten Mindestens einen der Stellfüße vollständig einge- schraubt lassen.
- Seite 12 Montageablauf Speichertemperatursensor einbauen Abb. 7 Beispiel: 75 l Hinweis Beim Vitocell 100-E mit 50 l Inhalt ist nur 1 Tauchhülse vorhanden. Speichertemperatursensor Andrückfeder der Sensorbefestigung Hinweis Speichertemperatursensor liegt in der Verpackung der Regelung. 2. Speichertemperatursensor vorn bündig in die 4. Sensorbefestigung bis zum Anschlag in die Tauch- Feder der Sensorbefestigung legen.
- Seite 13 Montageablauf Installation und Positionierung (in Kombination mit Vitocell 100-V) Abb. 8 Transportgurt mit Handgriffen 1. Vergewissern, dass der Transportgurt mit Handgrif- 5. Gewählte Position durch Einschrauben der geschlossen und mit der Gewindemutter Schraube in eine der 5 Bohrungen des M10 gesichert ist. Vitocell 100-V fixieren.
- Seite 14 Montageablauf Installation und Positionierung (in Kombination… (Fortsetzung) 8. Entfernen der Anschlussverschlüsse aller hydrauli- Hinweis schen Anschlüsse (4 x 50 l, 6 x 75 l). Im Kühlbetrieb sind alle bauseitigen Leitungen bis an ■ Zum Aufbrechen des Anschlussverschlusses, die hydraulischen Anschlüsse des Vitocell 100-E diffu- den Clip biegen.
- Seite 15 Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:...
- Seite 16 Produktkennwerte Produktkennwerte Vitocell 100-E, Typ MSCA Speicherinhalt Bereitschaftswärmeaufwand kWh/24 h 0,67 0,83 bei 45 K Temperaturdifferenz Gesamthöhe Gesamtbreite Gesamtlänge Gesamtgewicht Vitocell Modular 100-VE - Gesamtabmessungen Vitocell 100-V CVWC Vitocell 100-E MSCA Gesamthöhe 1610 1728 1811 1929 2078 2196 Gesamtbreite Gesamtlänge Gesamtgewicht Hinweis Für die Montage des Vitocell 100-E auf dem Vitocell...
- Seite 17 Zubehör Technische Daten Elektro-Heizeinsatz Nennleistung bei Normalbetrieb Nennspannung 1/N/PE 3/PE 230 V/50 Hz 400 V/ 50 Hz Nennstrom 17,4 Aufheizzeit von 10 auf 60 °C 1,10 0,55 0,37 mit Elektro-Heizeinsatz aufheizbarer Inhalt...
- Seite 18 Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei...
- Seite 19 Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht. www.viessmann.ch/eu-conformity-fr Die Konformitätserklärung ist mit Hilfe der Herstell-Nr.
